經過多年的研究和設計，碳化硅 (SiC) 和氮化鎵 (GaN) 功率器件變得越來越可行。但是，這些設備雖然性能高，但也面臨挑戰，包括柵極驅動要求。SiC 需要更高的柵極電壓 (Vgs) 和用于關斷的負偏壓。另一方面，GaN 具有低得多的閾值電壓 (Vth)，需要緊密的柵極驅動設計。寬帶隙 (WBG) 器件，就其物理性質而言，還具有較高的體二極管壓降，這需要對死區時間和開啟/關閉轉換進行更嚴格的控制。

準確的電源和測量測試對于表征這些高壓設備至關重要，這樣才能及時做出正確的設計決策。增加設計余量和過度設計只會推高成本并降低性能。而且，通常涉及大于 200 V 的高壓，因此免受有害電壓的影響至關重要。

高壓設備測試

高壓半導體器件的基本表征通常涉及對擊穿電壓和漏電流的研究。這兩個參數幫助設備設計人員快速確定設備是否正確制造以及是否可以在目標應用中有效使用。

擊穿電壓測量

測量擊穿電壓是通過向器件施加增加的反向電壓直到達到表明器件處于擊穿狀態的特定測試電流來完成的。圖 1 說明了使用源測量單元 (SMU) 儀器（如 Keithley 的 2470 高壓 SourceMeter? SMU 儀器）對高壓二極管進行的擊穿測量。請注意 SMU 儀器如何連接到二極管的陰極以施加反向電壓。

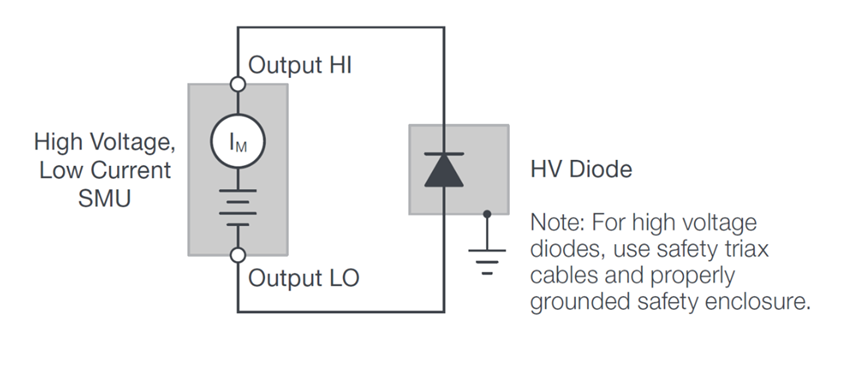

圖 1. 使用 2470 高壓 SMU 儀器測量高壓二極管的典型擊穿電壓。

在合格的擊穿電壓中，測量通常遠遠超出設備的預期額定值，以確保設備堅固可靠。具有 1100 V 源電壓能力的 2470 等 SMU 儀器通常足夠高，可以測試當今的許多 SiC 和 GaN 器件以及未來的器件設計。

安全注意事項

在高壓下進行測試時，安全至關重要，必須采取預防措施避免接觸不安全的電壓：

將被測設備 (DUT) 和任何外露連接封裝在正確接地的夾具中。

理想情況下，儀器將具有安全聯鎖功能。SMU 儀器的互鎖電路應連接到一個常開開關，該開關僅在系統中的用戶接入點關閉時才關閉，以確保操作員無法滿足與 DUT 的高壓連接。例如，打開測試夾具的蓋子應該打開斷開 2470 SMU 互鎖的開關/繼電器。

使用額定為系統中最大電壓的電纜和連接器。

泄漏電流測量

在典型的功率轉換應用中，半導體器件用作開關。泄漏電流測量表明半導體性能與理想開關的接近程度。此外，在測量設備的可靠性時，泄漏電流測量用于指示設備退化和預測設備壽命。

半導體研究人員正在尋找材料來制造更高質量的開關，并生產泄漏電流非常小的大功率設備。像 Keithley 2470 這樣的 SMU 儀器提供精確的低電流測量能力，測量分辨率低至 10 fA。

為防止在測量小于 1 μA 的電流時出現不必要的測量錯誤，請使用三軸電纜和靜電屏蔽。三軸電纜是必不可少的，部分原因是它們?cè)试S承載電流測量?jī)x器的保護端子。保護通過將系統泄漏電流遠離測量端子來消除系統泄漏電流的影響。使用靜電屏蔽將靜電荷從測量端子分流。靜電屏蔽是一個金屬外殼，包圍著電路和任何暴露的連接。安全測試外殼可以用作靜電屏蔽。
