示波器，以前稱為示波器，是一種 臺式儀器，可以圖形方式顯示電信號并顯示這些信號如何隨時間變化。工程師使用它們對電路進行故障排除和檢查信號質量。大多數工程師使用數字示波器，這是我們在這里要重點關注的。數字示波器采集并存儲波形，顯示信號的電壓、頻率、信號的噪聲部分、信號是否失真、信號之間的時序等。
但是，在選擇最佳示波器時，您如何知道哪種示波器適合您的應用？購買示波器時需要考慮 10 個主要因素。要快速了解最重要的因素，請觀看下面的短片。否則，請繼續閱讀有關如何為您的應用選擇示波器的完整詳細信息。
示波器帶寬
系統帶寬決定了示波器測量信號的能力。具體來說，它決定了儀器能夠準確測量的最大頻率。帶寬也是示波器價格的關鍵決定因素。
確定你需要什么——使用“五次規則”

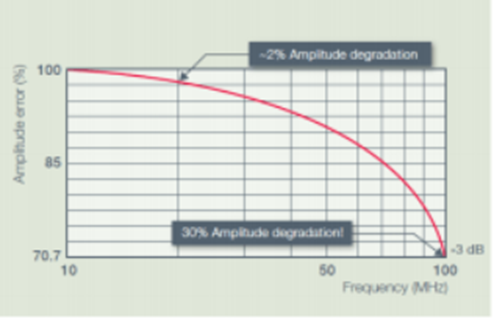

例如，100 MHz 示波器通常保證在 100 MHz 時衰減小于 30%。為確保優于 2% 的幅度精度，輸入應低于 20 MHz。對于數字信號，測量上升和下降時間是關鍵。帶寬以及采樣率決定了示波器可以測量的最小上升時間。
探頭和示波器組成一個具有總帶寬的測量系統。使用低帶寬探頭會降低總帶寬，因此請務必使用與示波器相匹配的探頭。
示波器上升時間
上升時間描述了示波器的有用頻率范圍，這是數字世界中的一項關鍵測量。在測量脈沖和階躍等數字信號時，通常會考慮上升時間。
確定你需要什么——使用“五次規則”
為了準確捕獲快速轉換的細節，示波器必須具有足夠的上升時間。準確的時間測量也需要快速上升時間。要計算您的信號類型所需的示波器上升時間，請使用以下公式：
示波器上升時間方程
例如，4 ns 的上升時間需要一個上升時間快于 800 ps 的示波器。注意：與帶寬一樣，并非總能實現此經驗法則。許多邏輯系列的上升時間（邊沿速度）比其時鐘速率建議的要快。具有 20 MHz 時鐘的處理器可能具有與 800 MHz 處理器相似的上升時間的信號。上升時間對于研究方波和脈沖至關重要。
示波器采樣率
示波器上的方波和脈沖
示波器的采樣率類似于電影攝影機的幀率。它決定了示波器可以捕獲多少波形細節。
確定你需要什么——使用“五次規則”
采樣率（每秒樣本數，S/s）是示波器對信號進行采樣的頻率。同樣，我們推薦“五次規則”。使用至少 5 倍于電路最高頻率分量的采樣率。
示波器具有從 1 到 200 GS/s 的各種采樣率，以滿足您的應用需求。
采樣速度越快，丟失的信息就越少，示波器就越能代表被測信號。但是，快速采樣也會很快填滿您的內存，從而限制您可以捕獲的時間。
示波器的通道密度
數字示波器對模擬通道進行采樣以存儲和顯示它們。一般來說，通道越多越好，盡管增加通道會增加示波器的價格。
確定你需要什么
選擇正確數量的示波器通道的人
您的應用程序?qū)Q定您是否需要選擇具有兩個、四個、六個甚至八個模擬通道的示波器。例如，兩個通道可讓您將組件的輸入與其輸出進行比較。四個模擬通道讓您可以比較更多的信號，并提供更多的靈活性來以數學方式組合通道（例如乘以得到功率，或減去差分信號）。具有六個或八個通道的示波器允許進行多總線分析，同時查看電源相關環境中的電壓或電流類型信號。
混合信號示波器添加了數字定時通道，這些通道指示高或低狀態，并且可以一起顯示為總線波形。無論您選擇什么，所有通道都應該具有良好的范圍、線性度、增益精度、平坦度和抗靜電能力。
一些儀器在通道之間共享采樣系統以節省資金。但請注意：您打開的通道數量會降低采樣率。
考慮兼容的示波器探頭
良好的測量始于探頭尖端。示波器和探頭作為一個系統一起工作，因此在選擇示波器時一定要考慮探頭。
在進行測量時，探頭實際上變成了電路的一部分，引入了改變測量結果的電阻、電容和電感負載。為盡量減少影響，最好使用專為您的示波器設計的探頭。
選擇具有足夠帶寬的無源探頭。探頭的帶寬應與示波器的帶寬相匹配。
范圍廣泛的兼容探頭將使您能夠在更多應用中使用示波器。
購買前請查看適用于示波器的產品。

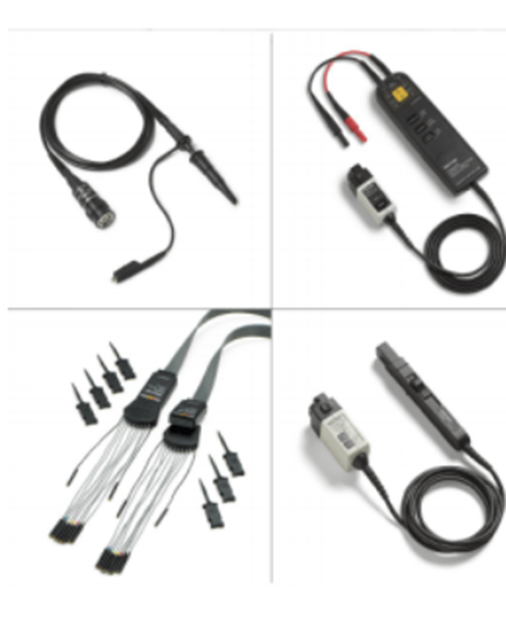

為工作使用正確的探頭
無源探頭：具有 10 倍衰減的探頭為您的電路提供受控阻抗和電容，適用于大多數以地為參考的測量。它們包含在大多數示波器中——每個輸入通道都需要一個。
高壓差分探頭：差分探頭允許以地為參考的示波器進行安全、準確的浮動和差分測量。每個實驗室都應該至少有一個。
邏輯探頭：邏輯探頭將數字信號傳送到混合信號示波器的前端。它們包括帶有附件的“飛線”，這些附件設計用于連接到電路板上的小測試點。
電流探頭：當然，添加電流探頭可以使示波器測量電流，但也可以計算和顯示瞬時功率。
示波器的觸發功能
所有示波器都提供邊沿觸發，大多數都提供脈沖寬度觸發。要獲取異常并充分利用示波器的記錄長度，請尋找能夠?qū)Ω咛魬?zhàn)性的信號提供高級觸發的示波器。
確定你需要什么

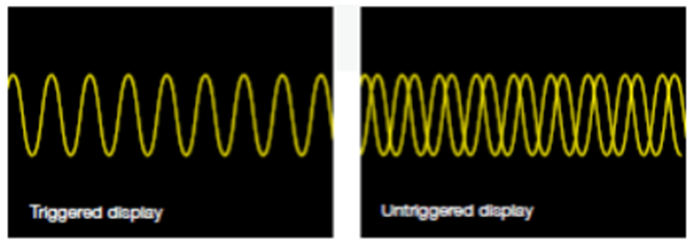

示波器觸發顯示
可用的觸發選項范圍越廣，范圍越廣泛（并且您找到問題的根本原因的速度越快）：

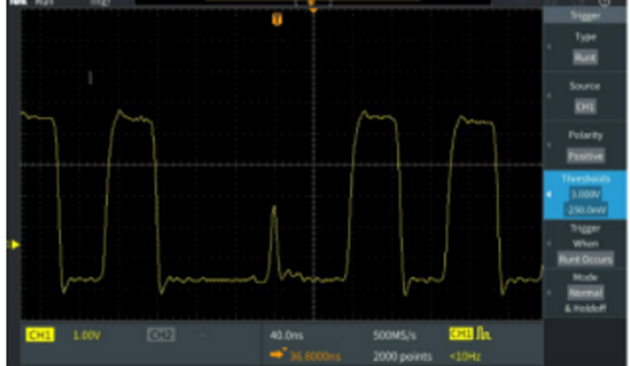

數字/脈沖觸發器：脈沖寬度、欠幅脈沖、上升/下降時間、建立和保持
邏輯觸發
串行數據觸發器：嵌入式系統設計同時使用串行（I2C、SPI、CAN/LIN……）和并行總線。
視頻觸發
示波器記錄長度

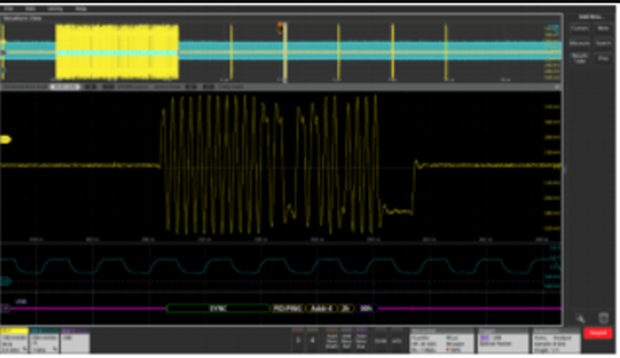

記錄長度是完整波形記錄中的點數。示波器只能存儲有限數量的樣本，因此一般來說，記錄長度越長越好。
確定你需要什么
捕獲時間 = 記錄長度/采樣率。因此，對于 1 Mpoints 的記錄長度和 250 MS/sec 的采樣率，示波器將捕獲 4 ms。今天的示波器允許您選擇記錄長度以優化您的應用程序所需的詳細程度。
例如，一個好的基本示波器將存儲超過 2,000 個點，這對于穩定的正弦波信號來說綽綽有余（可能需要 500 個點），而更高級的高端示波器最多可以存儲 1G 個點，這對于使用高速串行數據類型的應用。
示波器波形捕獲率
波形捕獲率，以每秒波形數（wfms/s）表示，是指示波器捕獲波形的速度。示波器的波形捕獲率差異很大，因此為您的應用找到合適的示波器非常重要。
確定你需要什么
具有高波形捕獲率的示波器可以顯著更直觀地洞察信號行為，并顯著提高示波器快速捕獲瞬態異常（如抖動、欠幅脈沖、毛刺和轉換錯誤）的可能性。
數字存儲示波器 (DSO) 采用串行處理架構來捕獲 10 到 5,000 wfms/s。一些 DSO 提供了一種特殊模式，可以將多次捕獲突發存儲到長內存中，暫時提供更高的波形捕獲率，然后是較長的處理死時間，從而降低捕獲罕見的間歇事件的可能性。
大多數數字熒光示波器(DPO) 采用并行處理架構來提供更高的波形捕獲率。一些 DPO 可以在幾秒鐘內采集數百萬個波形，顯著增加捕獲間歇性和難以捉摸的事件的可能性，并讓您更快地發現信號中的問題。
示波器可擴展性
隨著需求的變化，您需要一款能夠通過應用模塊和軟件更新滿足您需求的示波器。
確定你需要什么
如果您想隨著時間的推移擴展示波器的功能，請確保您的儀器具備您需要的一切。例如，某些示波器允許您：
向通道添加內存以分析更長的記錄長度
添加特定于應用程序的測量功能
用全系列探頭和模塊補充示波器的功能
使用流行的第三方分析和生產力
Windows 兼容軟件
添加配件，例如電池組和機架安裝件
示波器的連通性
在分析完示波器測量后，您需要記錄并分享您的發現。示波器的連通性提供了高級分析功能并簡化了結果的記錄和共享。
確定你需要什么
根據示波器的不同，您可以訪問標準接口（GPIB、RS-232、USB 和以太網）、網絡通信模塊或高級功能，這些功能允許您：
在示波器上創建、編輯和共享文檔，同時在您的特定環境中使用儀器
訪問網絡打印和文件共享資源
訪問 Windows? 桌面
運行第三方分析和文檔軟件
鏈接到網絡
連接網絡
發送和接收電子郵件
