一些電源設計可能在設計中內置了電流檢測（“分流”）電阻器用于反饋。一種電流測量技術是測量這種電阻兩端的差分壓降。這些通常是低值電阻器，通常小于 1 歐姆。

如果在電源中設計一個電流檢測電阻，這是最方便的方法。只要共模信號在探頭指定的工作范圍內并且壓降足夠大，使用有源差分探頭測量檢測電阻兩端的壓降將提供良好的結果。但是，在低電平信號上使用差分探頭需要注意測量系統中的噪聲降低。使用最低的可用探頭衰減并限制探頭或示波器的帶寬以降低測量系統噪聲。另外，請記住，探頭的電容和電阻將與檢測電阻器并聯，盡管它們旨在最大限度地減少對被測設備的影響，但您應該意識到它們的存在。

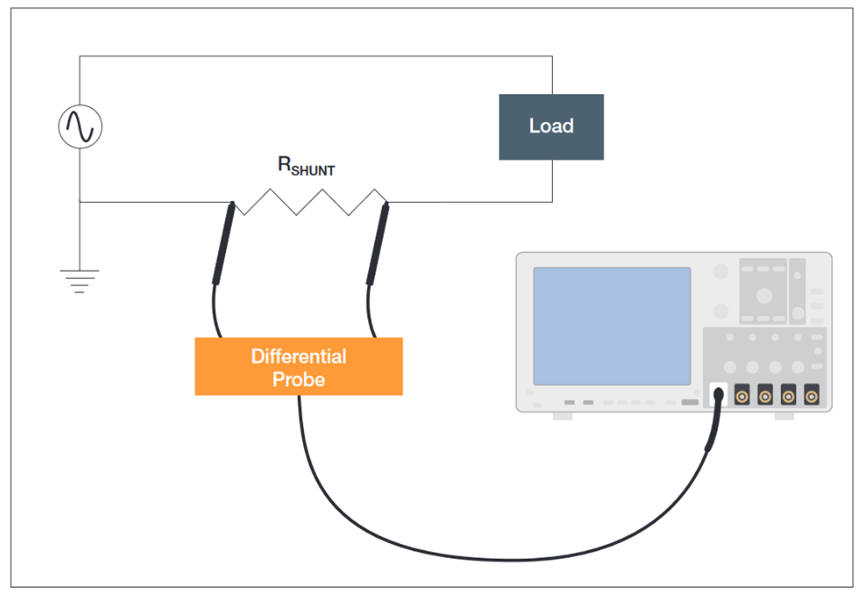

圖 1 通過分流電阻器上的壓降測量電流。

引入與負載串聯的檢測電阻器需要仔細的設計考慮。隨著電阻值的增加，每安培的電壓降根據歐姆定律增加，從而提高電流測量的質量。然而，電阻器中的功耗隨電流的平方而增加，因此必須考慮額外的壓降。此外，電阻器還會給電路增加感抗。而且，不要忘記差分探頭輸入電容與檢測電阻并聯，形成 RC 濾波器。

如果您確實在電路中添加了一個檢測電阻器，請嘗試將其添加到盡可能靠近地的位置，以最大限度地減少測量系統必須抑制的電阻器兩端的共模信號。而且，與高性能電流探頭不同，差分電壓測量的共模抑制性能往往會隨頻率下降，從而降低使用檢測電阻器進行高頻電流測量的準確性。

如果您使用電壓探頭測量通過已知電阻的電流，則測量本質上變成了電壓測量，并且適用進行精確電壓測量的指南。本應用筆記的其余部分將介紹鉗式電流探頭的使用。

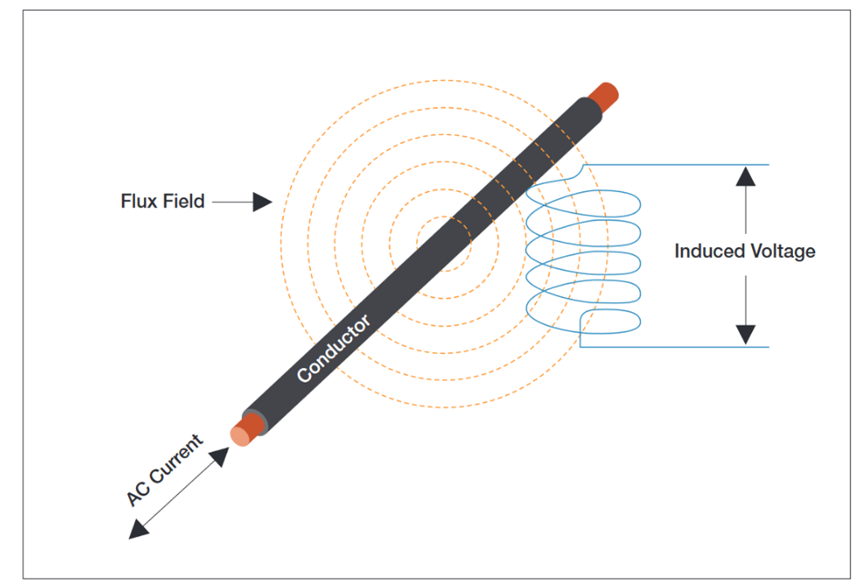

圖 2 交變磁通場在耦合線圈上感應電壓。
