一、概述

CWT Ultra-mini 線圈設計用于 -40 至 125?C 的寬工作溫度范圍。 本文檔提供了用于驗證工作溫度范圍和確定超微型線圈溫度系數的測試計劃的詳細信息。

2. 測試設置

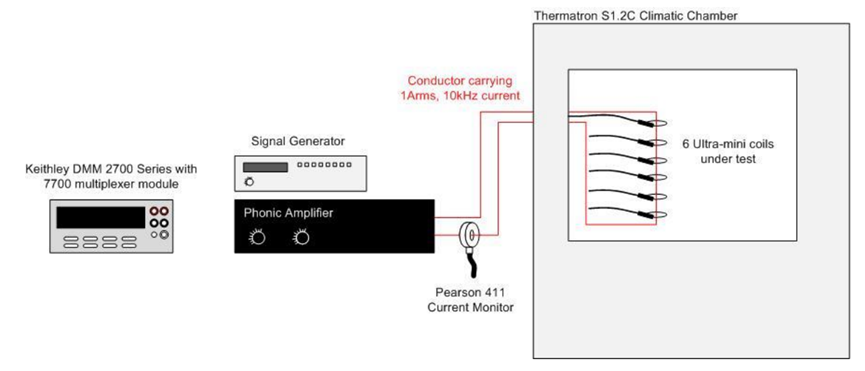

在整個溫度測試期間使用的設備如圖 1 所示。

信號發生器和聲音放大器用于產生 1Arms、10kHz 正弦電流。 Pearson 411 電流監視器用于設置激勵電流的幅度和頻率，并在整個測試過程中用作參考測量。 氣候室內的超迷你線圈也監測相同的電流。

每次測試期間，環境室中最多放置六個 Ultra-mini 線圈。

三個熱敏電阻放置在線圈之間，以提供對環境溫度的可靠測量。 Ultra-mini 線圈、勵磁電流回路和氣候室內熱敏電阻的位置如圖 2 所示。

圖 2. 勵磁線圈、被測線圈和熱敏電阻的位置

每個 Ultra-mini 線圈都連接到一個有源積分器（位于環境室外部），以在 10kHz 時提供大約 600mV/A 的靈敏度。

使用圖 1 所示的數字萬用表和多路復用器模塊，以 30 秒的間隔記錄 Pearson 電流監視器的輸出、三個熱敏電阻和所有六個積分器的輸出。

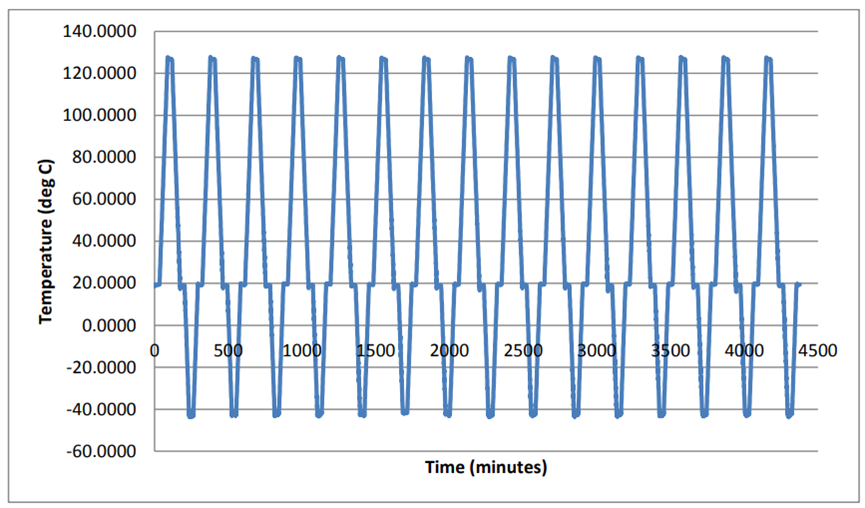

溫度室的熱曲線如圖 3 所示。曲線允許在 125、20 和 -40?C 下有 30 分鐘的穩定期，并且每個瞬態的升溫速率為 2?C/分鐘。 該程序包括從 125 到 -40?C 的 15 個完整循環。 六個線圈的每個完整測試的持續時間不到 75 小時。

圖 3. 恒溫箱的熱曲線

 3. 結果

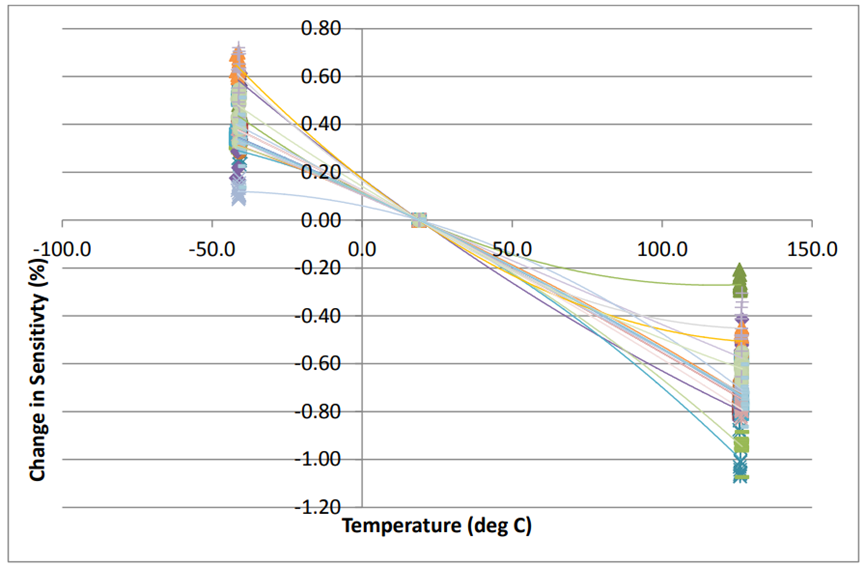

圖 4. 繪制了總共 18 個線圈在 15 個周期中每個周期的靈敏度變化。 趨勢線顯示每個線圈的典型溫度系數。 結果歸一化為在 20?C 記錄的線圈靈敏度

圖 4. 18 個線圈的結果，每個線圈測試 15 個周期

4。結論

在溫度測試期間，18 個線圈總共經歷了 330 次溫度循環（-40 到 125?C）和 1700 小時的測試，沒有出現故障。

從這個和之前的測試中可以知道，工作溫度的變化會導致線圈內的塑料材料膨脹和收縮。 膨脹沿線圈繞組的中心軸發生，并導致線圈靈敏度的變化與溫度的變化成反比。

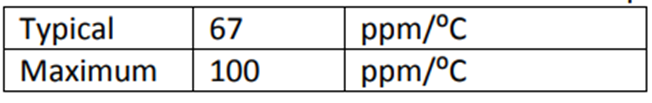

從第 3 部分的結果中，可以獲得超微型線圈在 -40 至 125?C 的工作溫度范圍內的以下典型和最大溫度系數：

假設線圈的最大溫度系數； 在整個工作溫度范圍內，靈敏度的最大變化僅為讀數的 1.65%。
