道路、越野、船舶和飛行器的電氣化；開發可再生能源電源和儲能；監測和提高現有電網、交通和工業設施的效率，可以從用于狀態監測和故障診斷的電隔離電流傳感器中受益。
基于固定孔徑磁芯的電流傳感器以出色的精度提供直流和交流響應，但它們通常難以安裝在現有系統上。分流式電流傳感器通常設計用于操作員的手持測量，而不是半固定或永久安裝，不適合在寬溫度范圍內、潮濕、骯臟或高振動環境中或可能出現高故障電流過載的情況下運行。通常，換能器孔徑是有限的，不適用于大電流、大橫截面的電纜或母線。
基于 Rogowski 線圈的電流傳感器可以設計用于非常高的峰值電流，并且具有長而小橫截面的線圈，可以包圍幾乎任何電流導體，并在惡劣的環境中運行。但 Rogowski 線圈響應與頻率成正比，因此響應不會擴展到直流，并且 S/N 在低頻時會降低。
GMW 開發了一系列電流傳感器，使用磁傳感器陣列來測量封閉電流產生的磁場。這種方法特別適用于測量頻率響應高達約 75kHz (-3dB) 的高直流和交流電流。沒有磁芯，因此沒有磁滯效應或脈沖或連續大電流過載造成的損壞。換能器橫截面很小，與磁芯換能器不同，它與額定電流無關。換能器孔徑幾何結構可以設計為與具有大孔徑的特定橫截面電流導體相匹配。
安培電路定律：

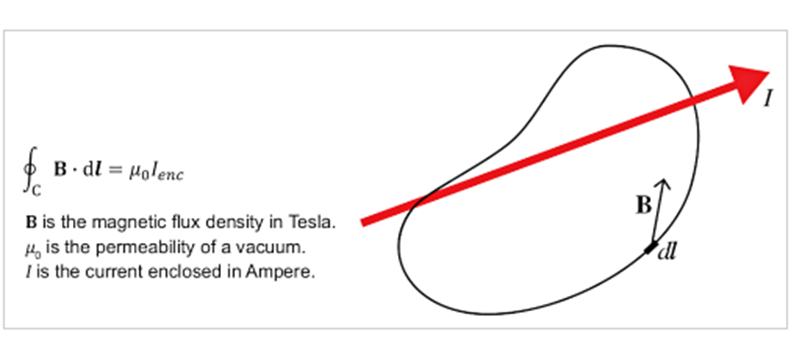

對于從直流到超過 2GHz 的頻率，提供與封閉電流精確成比例的輸出信號的磁芯或 Rogowski 線圈電流傳感器是安培電路定律的實現，如圖 1 所示。
圖 1. 安培電路定律。圖片由 Bodo's Power Systems提供
近似安培電路定律：

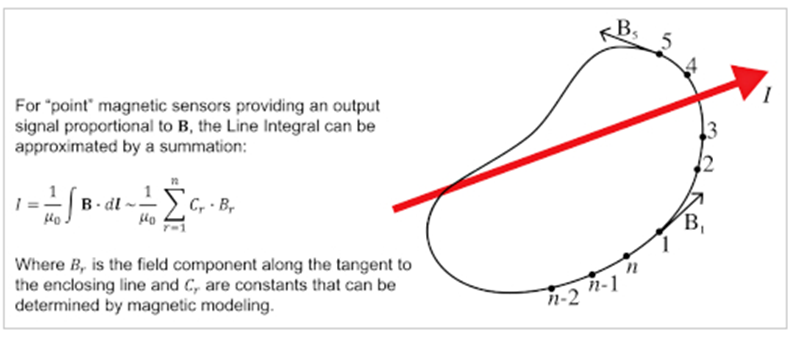

GMW 電流探頭利用一組“點”磁場傳感器，可以包圍要測量的電流。安培線積分可以通過在電流周圍點處進行的磁場測量值的總和來近似，參見圖 2。
圖 2. 安培電路定律的求和近似。圖片由 Bodo's Power Systems提供
不同的探頭幾何形狀：
安培定律適用于任何閉合曲線，因此可以根據初級導體和相關絕緣的形狀和尺寸定制無芯電流傳感器的幾何形狀。GMW 開發的幾何形狀包括：
CPC 電流探頭夾：
電流范圍：+/250A 至 +/-2000A。輸出信號：0 +/-2V。靈敏度準確度，+/-1%。孔徑：27mm 圓形。質量：30 克（1 盎司）。工作溫度：-40C 至 +100C。防塵和防潮：密封 IP65，EN60529。電源：+5V，<85mA（USB 端口）。
圖 3. CPC 電流探頭夾的極小尺寸使其能夠與 Rogowski 線圈并聯使用，以測量車輛充電電纜上的直流和低頻電流分量，而無需斷開任何電纜。由阿貢國家實驗室提供，Ted Bohn。圖片由 Bodo's Power Systems提供
CPCO 電流探頭，鉗式：
電流范圍：+/0.5kA 至 +/-16kA。輸出信號：電壓或電流。靈敏度準確度，+/-1%。孔徑：77mm 或 160mm 圓形。質量：120g 或 300g。工作溫度：-40C 至 +85C。防塵和防潮：密封 IP65，EN60529。功率：+11V 至 31V，<0.8W。
CCS 無芯電流傳感器，滑動式：
電流范圍：+/0.5kA 至 +/-12kA。輸出信號：0 +/-2V。靈敏度準確度，+/-1%。孔徑：U 形，30 毫米寬 x 90 毫米深。質量：65g。工作溫度：-40C 至 +85C。防塵和防潮：密封 IP65，EN60529。電源：+5V，<150mA。
沒有任何初級電流過載造成的偽影或損壞：
在過載初級電流期間，探頭的磁性傳感器電氣限制和探頭信號輸出電氣限制在標稱范圍的約 1.25 倍，不會因任何連續過載電流而造成過沖、下垂、振鈴或損壞。
圖 4. 四個 CPCO 鉗式、160mm 孔徑、12kA 電流探頭，用于監測電化學應用中的母線電流，并在惡劣環境中可靠運行。圖片由 Bodo's Power Systems提供
在初級電流小于 10us 的范圍內，輸出信號跟隨初級電流而沒有基線偏移。這使得即使可能存在非常高的故障電流峰值，也可以選擇無芯電流傳感器的電流范圍，以獲得正常工作電流的最佳信噪比。

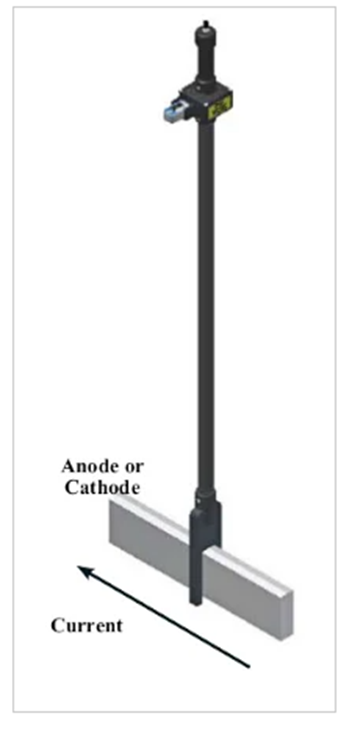

圖 5. 帶有滑動式 CSS、絕緣手柄和數據記錄器的手電流探頭組件，用于監測母線或電纜電流。圖片由 Bodo's Power Systems提供
外部磁場的電流探頭抑制：
安培定律的求和近似提供了對附近電流或磁性材料產生的外部磁場的高度抑制。
重復熱循環后的信號穩定性：
不同型號的 CPC 電流探頭夾和 CPCO 電流探頭夾在 -40C 和 +85C 之間經受了 50 個熱循環，觀察到的最大變化是：零偏移，滿量程的 +/-0.4%；靈敏度，+/- 0.5%。
圖 6a。 CPC 電流探頭夾的輸出信號，標稱范圍為 +/-250A，在 750Arms、+/-1060A、60Hz 初級電流下運行。示波器靈敏度為垂直200A/格，水平10ms/格。綠色跡線是使用磁通門傳感器測量的初級電流，黃色跡線是 CPC 250A 電流探頭信號，顯示與初級電流相同的符號且沒有偽影的干凈電氣限制。圖片由 Bodo's Power Systems提供
圖 6b。與圖 6a 相同的測量結果增加了垂直和水平靈敏度，表明在高電流過載后基線和相移可以忽略不計。圖片由 Bodo's Power Systems提供

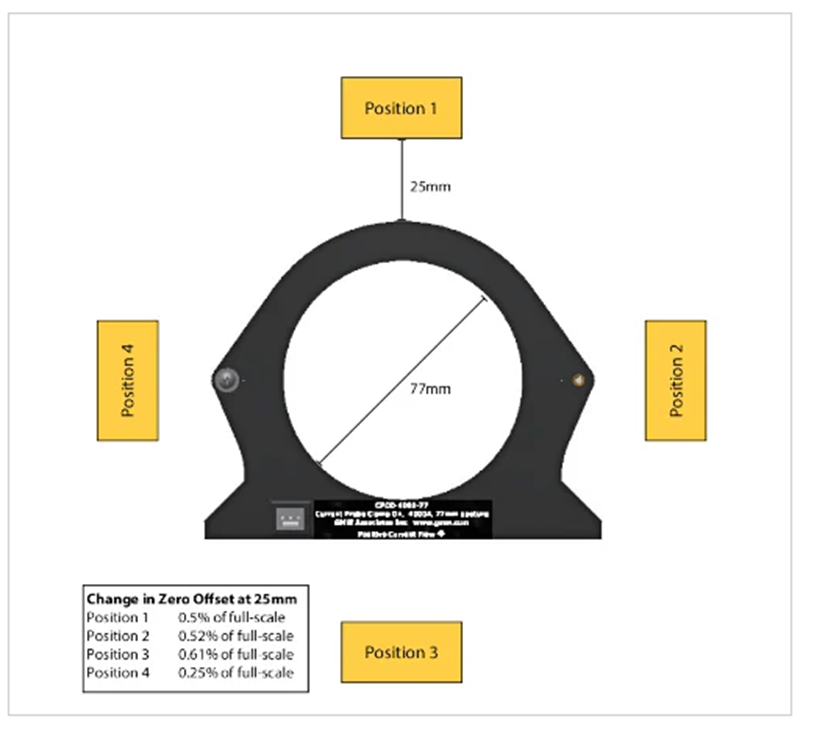

圖 7. 具有 77mm 孔徑和 +/-4kA 范圍的 CPCO 的零偏移變化是由距離 CPCO 表面 25mm 處的 1kA 直流電流引起的。圖片由 Bodo's Power Systems提供
低至直流的低信號噪聲：
無芯探頭的輸出信號噪聲沒有開關頻率峰值，并且可以在探頭之間重復，從而能夠?qū)﹄娏鬟M(jìn)行連續頻譜分析，以監測機械損壞、振動、絕緣退化或負載變化。可以在標稱交流初級電流上以高分辨率監測直流或低頻電流分量，以保護高效交流電源變壓器。
圖 8. CPC 電流探頭夾和 CPCO 電流探頭夾的溫度周期以測量零偏移和靈敏度穩定性。圖片由 Bodo's Power Systems提供

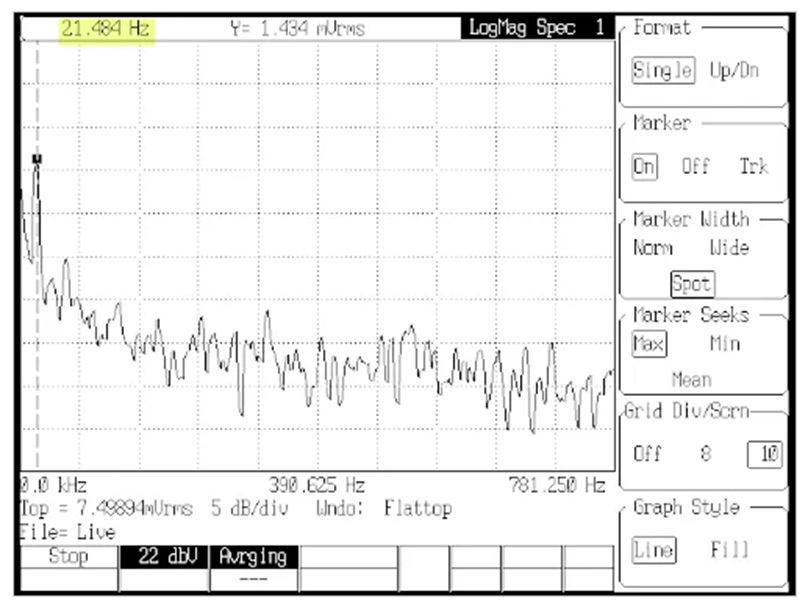

圖 9. 具有 77 mm 孔徑和 +/-4 kA 范圍的 CPCO 的噪聲頻譜，初級電流在 21Hz 時約為 0.15Arms。初級電流被清楚地分辨。圖片由 Bodo's Power Systems提供
結論
GMW 具有夾式、夾式或滑動式幾何形狀和大孔徑的空心杯電流傳感器可以提供對高電流的隔離和連續監測，而無需斷開空間受限和高磁場位置的現有導體與附近電流或變壓器的連接。準確的幅度和相位響應以及從直流到超過 40kHz(-3dB) 的低噪聲，即使在具有廣泛溫度變化、潮濕、灰塵和機械振動的惡劣環境中也能對電氣系統進行功率和頻譜狀態監測。
