電路中的交流電壓和電流值可以以峰值、平均值或 rms 值的形式給出。
當峰值或 RMS 值與正弦波的頻率一起給出時，就可以完整地描述 AC 電壓。例如，美國任何家庭使用的常用電壓值為 120 VAC，有效頻率為 60 Hz。由于電壓或電流的交流正弦波在整個周期中具有許多不同的瞬時值，因此我們需要定義不同交流值之間的關系。
峰值
正弦波交替或負正弦波交替的最大瞬時值是交流電流或電壓的峰值。假設我們的交流電壓是一個初始相位為零的正弦波，正峰值高于 0 V 基線并存在于 90°，而其負峰值低于 0 V 基線并存在于 270°（見圖 1）。

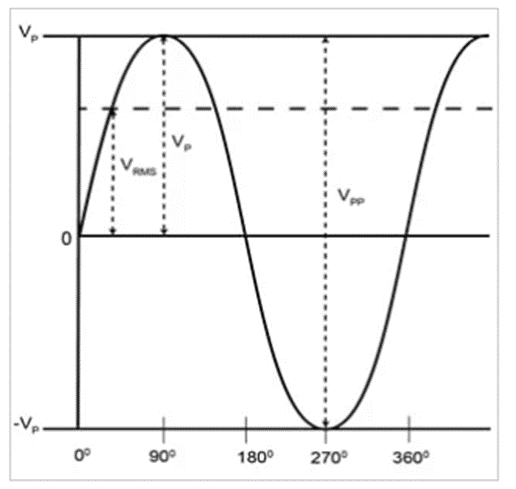

圖 1.初始相位為零的正弦波峰值出現在 90° 和 270°。正峰值出現在 90°，負峰值出現在 270°。
交流波形的峰峰值是從正峰到負峰測量的值。交流電路中的電壓和電流有時以峰峰值給出。因為平均值為零的純正弦波在 0 V 基線之上和之下具有相等的值，所以正峰值和負峰值的幅度相等。當已知電壓的正峰值或負峰值時，可以通過應用以下公式計算電壓的峰峰值：
V P-P = 2 × V P
在哪里
V P-P = 交流峰峰值（V）
V P = 交流正峰值（V）
示例：如果正峰值電壓值等于 170 V，則交流電壓的峰峰值是多少？
V P-P = 2 × V P
V P-P = 2 × 170V = 340 V
電壓公式同樣適用于交流電，用峰值電流 I P和峰峰值電流 I P-P代替 V P和 V P-P。在某些應用中，峰值是解釋電路或信號特性時的首選指標。例如，在橋式整流器中，濾波電容器充電至施加電壓的峰值。CRT 計算機監視器中電子束的偏轉響應于峰間電壓。通常，示波器上的垂直刻度根據峰峰值或峰值進行調整。
平均值
交流電路中交流電壓或電流的平均值是正弦波中所有瞬時值的數學平均值。對于某些交流應用，使用正弦波的平均值。可以表示電壓或電流。當信號關于 x 軸對稱時，當基線以上的平均值與基線以下的平均值相平均時，我們得到的平均值為零。在這些情況下，我們可以使用正弦波的一個半周期或一個交替的平均值。可以使用正或負交替（參見圖 2）。

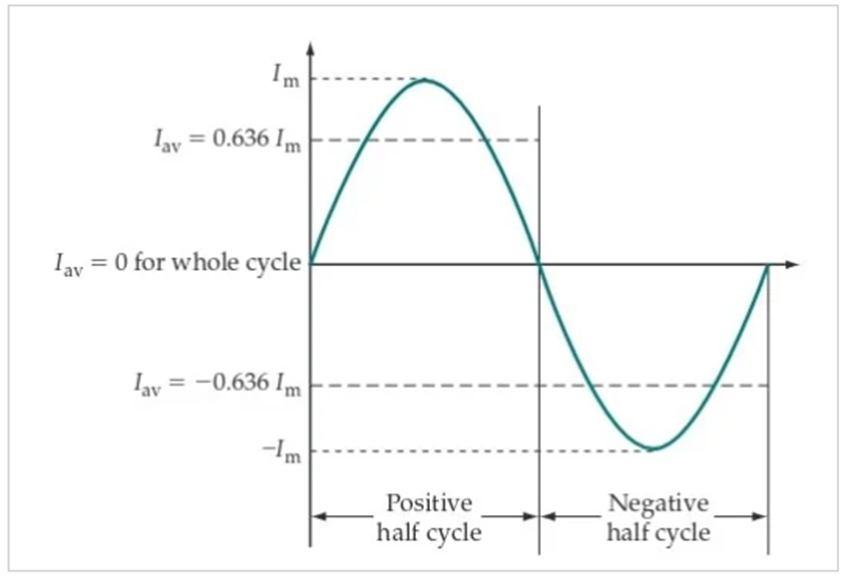

圖 2.一個半周期的平均值等于峰值乘以 0.636。
正弦波的平均電壓是一次交替的所有瞬時值的平均值。也就是說，如果將 0° 到 180° 的每個度數的正弦函數值相加，總和除以 180，將計算平均值的近似值。計算出的平均電壓值等于瞬時峰值乘以系數 0.636。可以通過應用以下公式計算平均電壓：
V AVG = V P × 0.636
在哪里
V AVG = 一個半周期的平均值（V）
V P = 峰值（V）
0.636 = 從 V P到 V AVG的轉換因子
示例：如果峰值電壓等于 170 V，正弦波的一個半周期的平均值是多少？
V AVG = V P × 0.636
V平均= 170 × 0.636 = 108.12 V
如果已知半周期平均值，則可以應用以下公式計算峰值：
V P =V AVG /0.636
在哪里
V AVG = 半周期平均電壓值（V）
V P = 峰值（V）
0.636 = 從 V P到 V AVG的轉換因子
示例：如果半周期平均值等于 108.12 V，則交流電壓的峰值電壓值是多少？
V P =V AVG /0.636
V P =V AVG /0.636= 108.12/0.636 =170V
均方根 (RMS) 值
交流電流或電壓的 RMS 值為我們提供了等效的直流電流或電壓值，當應用于純電阻負載時，它會產生與原始交流波形相同的加熱效果。例如，RMS 值為 1 A 的交流電流會產生與 1 A 直流電流相同的加熱效果。當交流電流過一個電阻時，消耗的功率隨著交流正弦波不斷變化。任何時刻消耗的功率可以通過應用以下公式來計算：
P D = I 2 × R
在哪里
P D = 功耗（W）
I = 電路電流（A）
R = 電路電阻（Ω）
示例：電阻為 10 Ω 的 4 A 電路消耗的功率是多少？
P D = I 2 × R
P D = I 2 × R = 4 2 × 10 = 160 瓦
消耗的功率始終為正值，即使當前值為負值。I 2的值始終為正，因為負值乘以負值產生正值。
計算 rms 值時，電流或電壓正弦波的峰值除以 2 的平方根。電流正弦波可通過以下公式計算：
在哪里
I RMS = 當前 RMS 值（以 A 為單位）
I P = 電流峰值（A）
√
2
= 1.414
由于 1.414 的倒數是 0.707，因此電流正弦波的 RMS 值也可以通過應用以下公式來計算：
I RMS = 0.707 × I P
在計算電壓正弦波時，用 V RMS代替 I RMS。
示例：如果峰值電壓等于 230 V，則 RMS 電壓是多少？
V RMS = 0.707 × V P
V RMS = 0.707 × 230 = 162.6 V

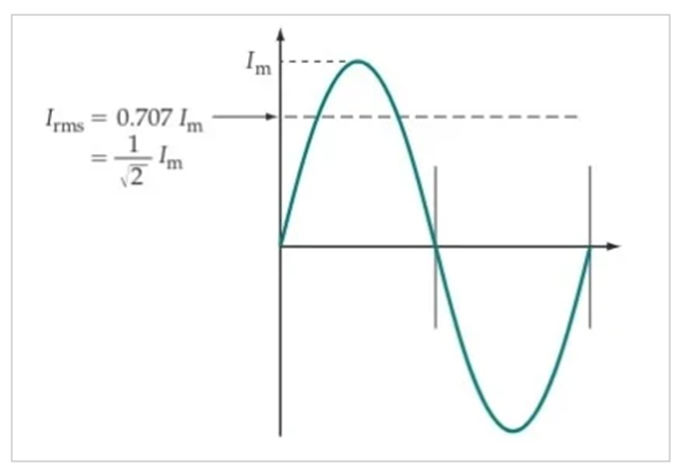

3.電壓或電流的有效值等于峰值乘以 0.707。
筆記：
當給出的交流電壓或電流額定值沒有任何限定符（例如峰值或平均值）時，暗示電壓或電流額定值是 RMS 值。例如，電器的額定值為 120VAC/10A/60Hz。RMS 值為 120VAC 和 10A。
