為了收集波特圖的數據，必須在一個低值注入電阻上使用兩個探頭。示波器測量刺激和響應幅度以計算增益，還測量刺激和響應之間的相位延遲

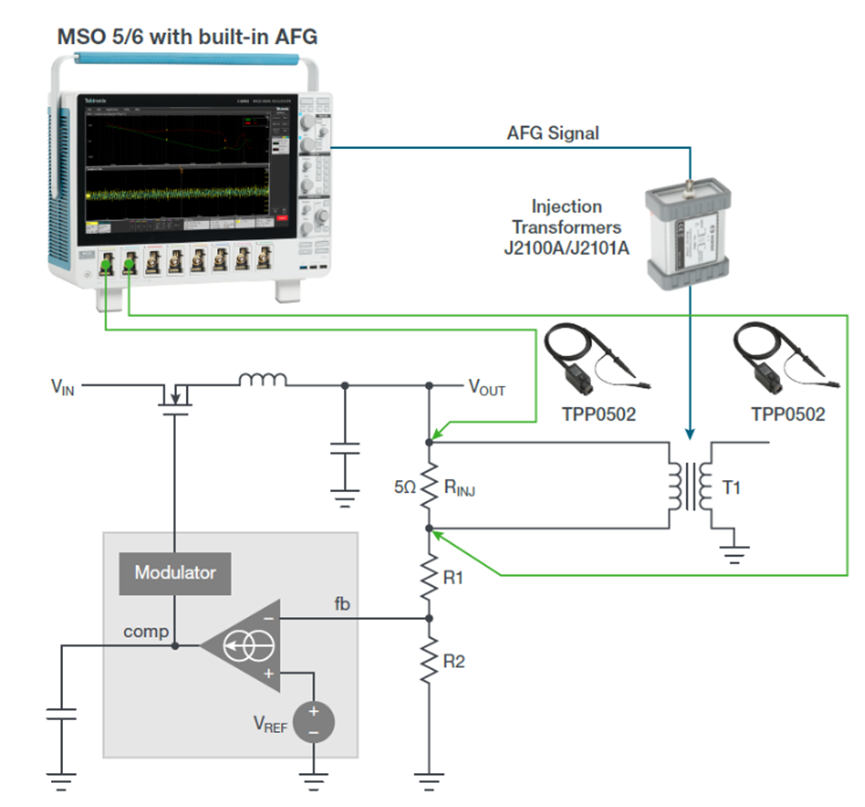

測量電源控制環路頻率響應的設置包括以下元素：

為了測量電力系統的響應，必須將已知信號注入反饋回路。4、5 和 6 系列 MSO 提供內置信號源，可用于通過變壓器將此類信號注入控制回路的反饋。  也可以使用 AWG31000 外部函數發生器 。

一個在寬帶寬上具有平坦響應的注入變壓器跨注入電阻器連接，將接地信號源與電源隔離。變壓器的選擇取決于控制回路響應的頻率范圍。例如，Picotest J2101A 注入變壓器的范圍為 10 Hz–45 MHz，與 4/5/6 系列 MSO 的函數發生器選項非常吻合。

對于電壓測量，建議使用具有低電容和低衰減的無源探頭，例如 TPP0502。這是因為低探頭衰減可實現良好的靈敏度，而低電容可最大限度地減少探頭負載效應。
