在過載初級電流期間,探頭的磁性傳感器電氣限制和探頭信號輸出電氣限制在標稱范圍的約 1.25 倍,不會因任何連續過載電流而造成過沖、下垂、振鈴或損壞。

圖 1:四個 CPCO 鉗式、160mm 孔徑、12kA 電流探頭,用于監測電化學應用中的母線電流,并在惡劣環境中可靠運行。
在初級電流小于 10us 的范圍內,輸出信號跟隨初級電流而沒有基線偏移。
這使得即使可能存在非常高的故障電流峰值,也可以選擇無芯電流傳感器的電流范圍,以獲得正常工作電流的最佳信噪比。

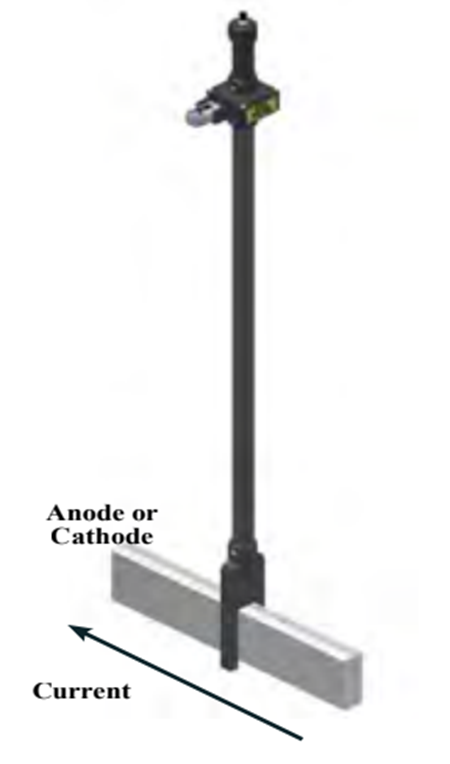

圖 2:帶有滑動式 CSS、絕緣手柄和數據記錄器的手電流探頭組件,用于監測母線或電纜電流。
