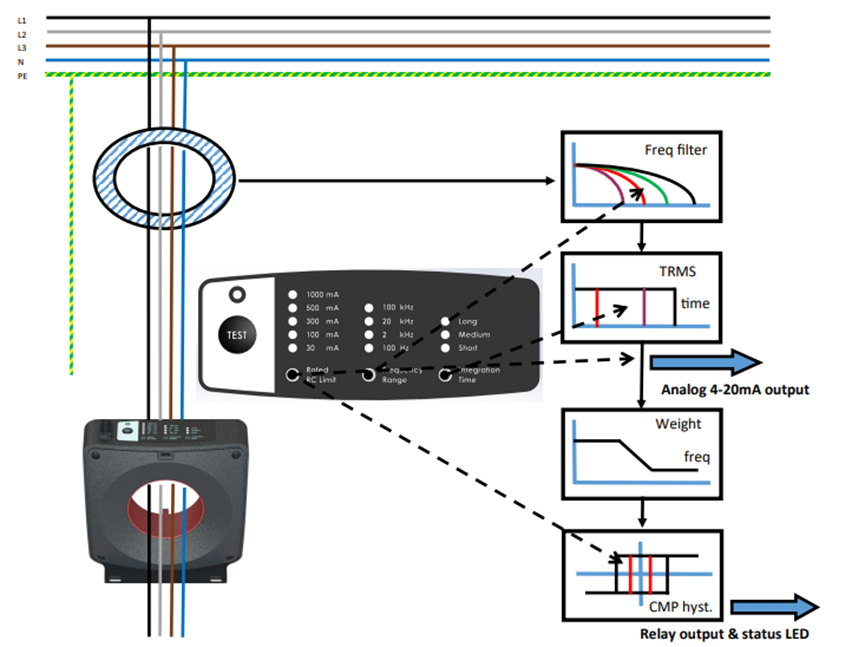

Danisense 剩余電流監測器使用帶有集成平衡磁通門檢測器的內置傳感器頭檢測直流和交流剩余電流的瞬時實時值。為了電力系統的功能保護，尤其是防火，RCM 實現了剩余電流的真有效值 (TRMS) 值，該值對應于絕緣體中耗散的熱量。為了在 RCM 的使用中提供高度的靈活性并盡可能適應盡可能多的潛在應用，該 RCM 配備了三個用戶可選參數，這些參數會影響在模擬 4-20mA 輸出上指示的最終 TRMS 值以及繼電器輸出和狀態 LED。

“頻率范圍 (FR)”參數限制了測量剩余電流的頻率帶寬。選擇感興趣的頻率范圍后，“積分時間 (IT)”參數確定 TRMS 值的積分窗口長度。最后，根據選定的“額定 RC 限制”將 TRMS 值縮放為兩個不同的范圍（電氣規格表中的詳細信息）。在這些中間步驟之后，剩余電流的 TRMS 值已準備好發送到模擬 4-20mA 輸出。繼電器輸出和狀態 LED 的行為雖然受到幾個額外處理塊的影響，如下所述。

“額定 RC 限制 (RL)”設置當超出加權 TRMS 時，繼電器輸出和狀態 LED 將切換狀態的水平。根據適用的產品標準，通過應用加權濾波器從 TRMS 值獲得加權 TRMS，該濾波器衰減較高頻率的剩余電流，同時完全通過低頻剩余電流。

這種選擇的原因是當快速變化的電壓施加到例如開關電源轉換器時，較高的高頻剩余電流值自然會出現在開關模式電源轉換器中。電纜絕緣、輸出 dv/dt 濾波器、輸入 EMC 濾波器和接地的 Y 電容器。

繼電器輸出狀態的判斷是通過具有滯后的比較器完成的，這意味著在繼電器激活后，剩余電流 TRMS 值需要減少一定的滯后，然后才能停用繼電器輸出。在繼電器重復激活和停用的情況下，它被鎖定到激活狀態，需要按下測試按鈕至少 3s 才能重置。
