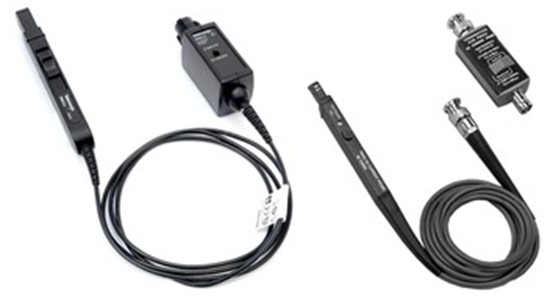

P6021 和 P6022 電流探頭提供多種交流電流測量。兩種探頭都能在很寬的頻率范圍內提供準確的電流測量。P6021 和 P6022 允許電流測量,而不會通過夾在載流導體上而斷開電路。當滑塊處于打開位置時,屏蔽探頭不會接地,從而消除了被測電路的意外接地。
關鍵性能規格
P6021A
120 赫茲至 60 兆赫
10.6 A RMS,250 A 峰值,10 mA 靈敏度
P6022
935 赫茲至 120 兆赫
2.12 A RMS,100 A 峰值,1 mA 靈敏度
主要特征
對于 1 MΩ 輸入
屏蔽探頭
僅交流電
分體式核心結構可輕松實現電路連接
1.5 m (5 ft) 電纜
應用
電機驅動
功率逆變器/轉換器
電源
航空電子設備
P6021A
對于通用應用,P6021A 提供具有出色低頻特性的寬帶性能。帶寬為 120 Hz 至 60 MHz。探頭范圍可在 2 mA/mV 和 10 mA/mV 之間切換。
P6022
P6022 的探頭尺寸為 0.47 英寸 x 0.25 英寸(10 毫米 x 6 毫米,約為 P6021A 尺寸的一半),帶寬為 935 Hz 至 120 MHz,是測量緊湊型高性能電流的理想選擇電路。無源終端輸出可在 1 mA/mV 和 10 mA/mV 之間切換。
