由于電流探頭的頭必須環繞導體，因此明智的做法是考慮在產品的測試設計要求中添加電流探頭訪問以進行關鍵測量。這種訪問可以包括單獨的載流電纜或載流跡線周圍的電路板切口。如果設計中包含這樣的通道，則可以很容易地在其周圍連接探頭，并且如果電纜或走線是設計的一個組成部分，則不太可能導致通過安裝臨時環路可能引入的那種問題.

如果沒有這樣的導體可用，則有必要添加一個線環或傾斜一個組件并串聯添加一根線以容納探頭。將線環添加到印刷電路組件時，有幾個注意事項：

在電路上定位環路和探頭時要小心，因為最終的環路面積將明顯大于原始電路中的連接，從而使電路更容易受到噪聲磁耦合的影響。

考慮添加到電路中的感應插入阻抗。一個典型的電流探頭可能會增加幾納亨的電感，但總插入的感抗（參見第 2 頁上的圖 1）可能主要是為容納電流探頭而添加的導線電感（約 20 nH/英寸）。

由于電流探頭會響應流過它們的總電流，因此可以通過在電流探頭周圍纏繞多匝導體來提高測量靈敏度，如圖 2（第 2 頁）所示。如果導體通過電流傳感器 N 次，則靈敏度會增加 N 倍。然后通過將總測量幅度除以 N 來確定實際電流值。

注意：在探頭上繞更多匝會增加插入阻抗（電感隨匝數的平方而增加）。這降低了探頭的帶寬上限。

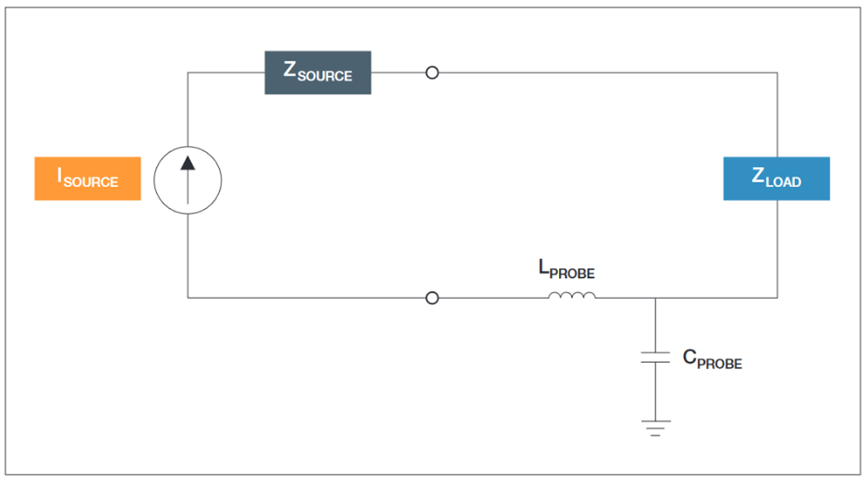

圖 1. 簡化模型表示電流探頭的電感插入阻抗和電容負載

選擇連接電流探頭的位置會對測量結果產生重大影響。以下是選擇連接點的一些注意事項：

考慮導體和電流探頭主體之間以及電流探頭主體和地之間的寄生電容。快速轉換速率電壓信號可以電容耦合到探頭主體中。盡可能在低阻抗節點上進行探測，以盡量減少對地電容耦合的負載效應。此外，在電路的接地側進行探測將使驅動寄生電容的信號轉換速率 (dV/dt) 降至最低。

要降低探頭對輻射噪聲的敏感性，請嘗試將探頭接地引線從電流探頭的接地連接連接到電路接地。這可能會增加探頭到地的寄生電容，但它應該使探頭的內部屏蔽更有效。

圖 2. 通過在電流探頭周圍纏繞 N 匝導體來提高電流靈敏度。

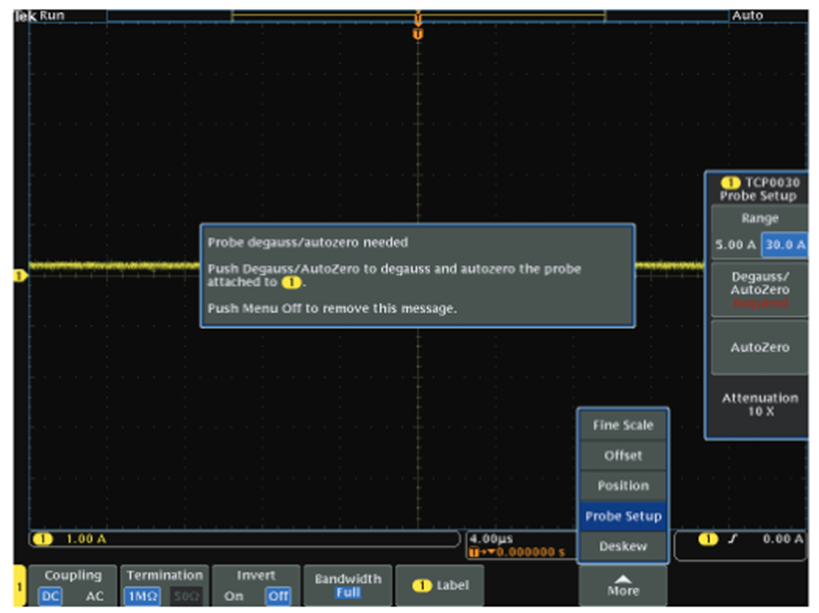

圖 3. 從 TCP0030 電流探頭發送到示波器顯示屏的消磁警告指示。
