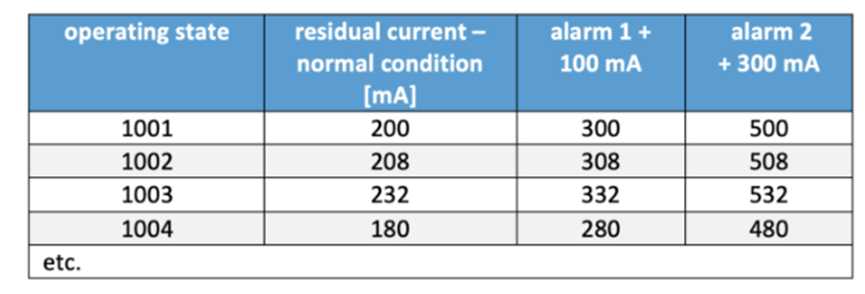

相對較大的電流值主要是由于單個設備的電容濾波電流。變頻器是造成這種情況的主要原因。如果這些測量的剩余電流值現在在 PLC 內部與設備的相應運行狀態相關聯，則可以定義設備的正常狀態。

被測剩余電流與機器狀態的鏈接

該程序允許對工廠進行智能監控。也可以通過這種方式將開啟峰值聲明為正常情況。不再需要對用于植物保護的單個設備進行昂貴的單獨監控。

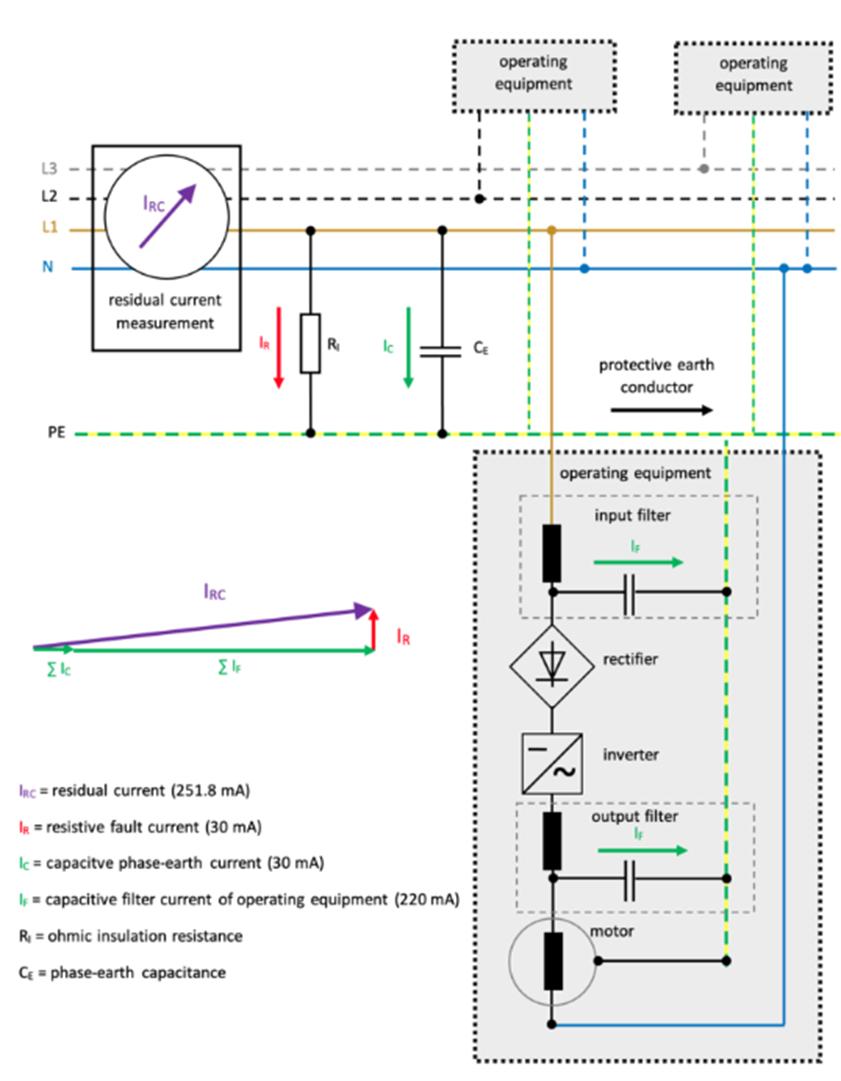

但是，一般而言，此處還應注意，此解決方案未被批準用于個人保護。由于添加了電容和電阻電流矢量，在 TRMS 信號中的高電容電平下幾乎無法檢測到 15 到 30 mA 的電平，如下圖所示。

如果沒有 30 mA 電阻組件 ( I R )，剩余電流為 250 mA ( I RC )。如果電阻分量增加到 30 mA，則總剩余電流僅為 251.8 mA。

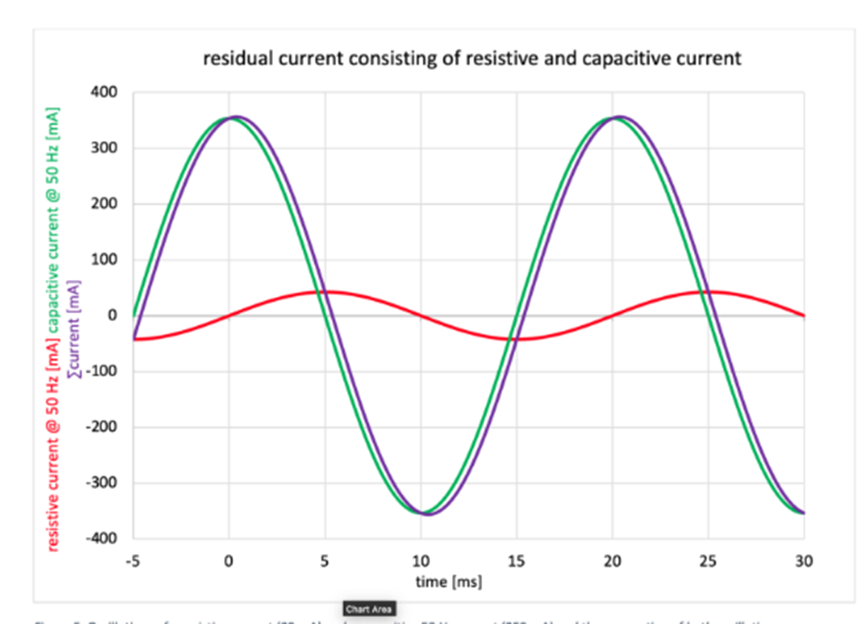

下面，將在具有相同 RMS 值的波形圖中說明該問題。

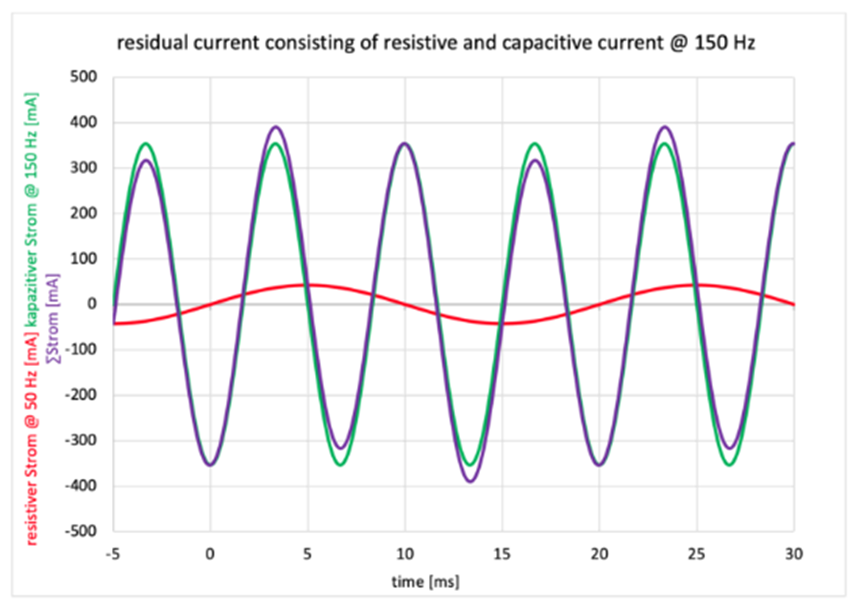

電容電流滯后電阻分量 90° 或 5 ms。如果電容泄漏電流是導體中普遍存在的 50 Hz 基頻的更高頻率和整數倍，如上述示例中的 150 Hz，則即使 50 Hz 和 150 Hz 信號之間存在不同的偏移，問題也幾乎不會改變。

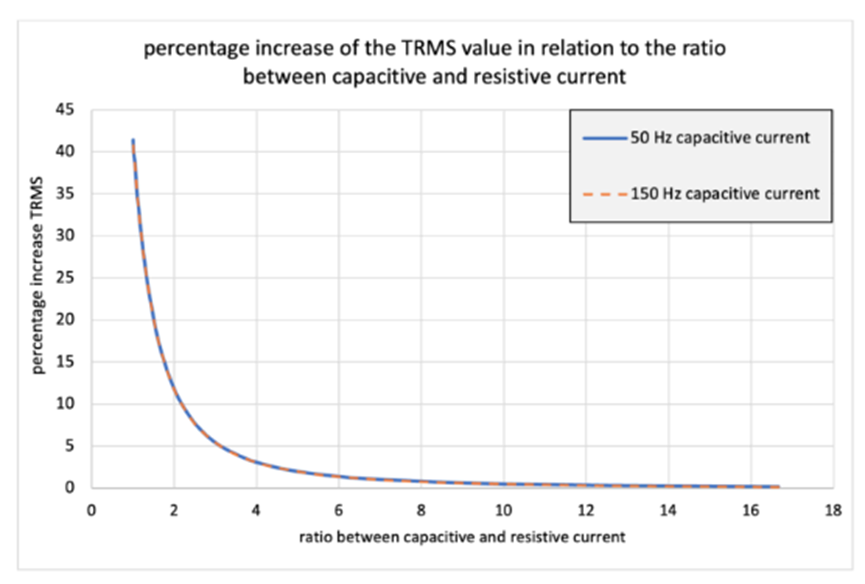

對于相位偏移為 90° 或 5 ms 且所有整數倍數為 50 Hz 的所有容性電流信號，TRMS 隨著電阻電流的增加而增加的百分比由以下公式給出。

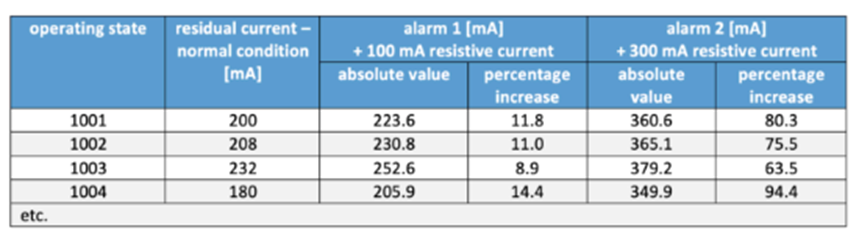

在選擇 PLC 控制系統中的報警閾值時應考慮這些關系。在我們的表中，如果相同的保護目標仍然有效，則必須按如下方式更改值。

在多個項目中，測量的剩余電流值通過電能測量模塊與相應的相電流一起額外連接到 PLC。

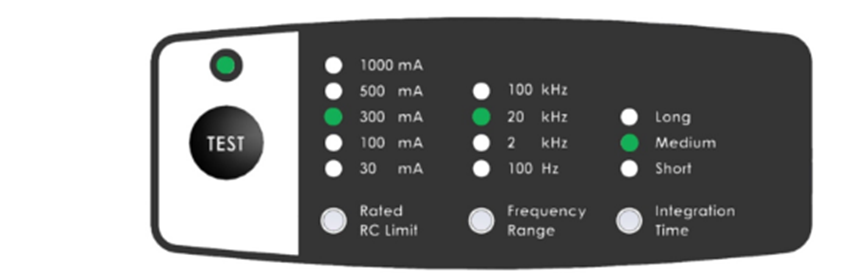

在某些應用中，超過 100 Hz 或 2 kHz 的頻率分量被故意省略。此設置可在 Danisense 剩余電流監測器的操作終端上進行。這樣，具有較高頻率的電容頻率分量僅以強阻尼形式在 TRMS 值中考慮。

通過這種方式，通常可以減少與系統相關的泄漏電流，并且更容易檢測電阻故障電流的變化。這個過程似乎是合法的，因為傳統 RCD 和 RCM 的繼電器功能也提供了符合標準的高頻分量的一般阻尼。
