生產工廠大多是復雜的電氣系統，是通過不同電氣設備的組合來實現的。在大多數情況下，PLC 接管控制。雖然單個電氣設備的系統相關泄漏電流受到標準的監管，但在復雜系統中可能會出現更大的系統相關泄漏電流。通常，這些是電容濾波電流，將諧波分量消散到保護接地導體。

生產工廠的剩余電流信號

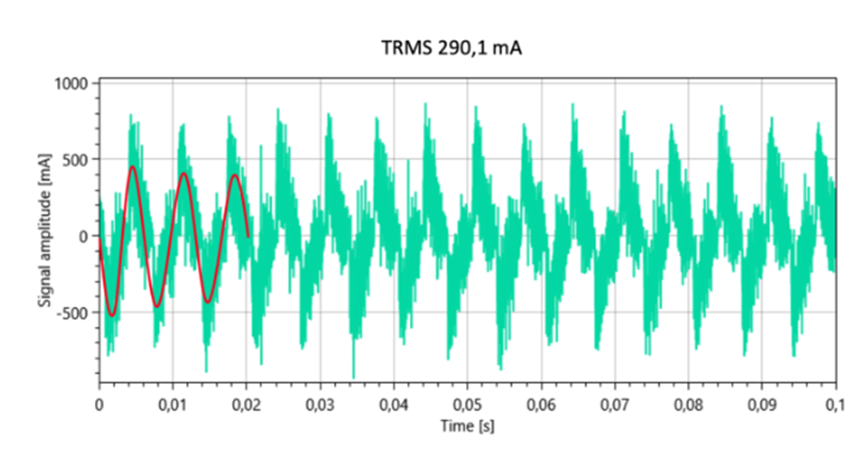

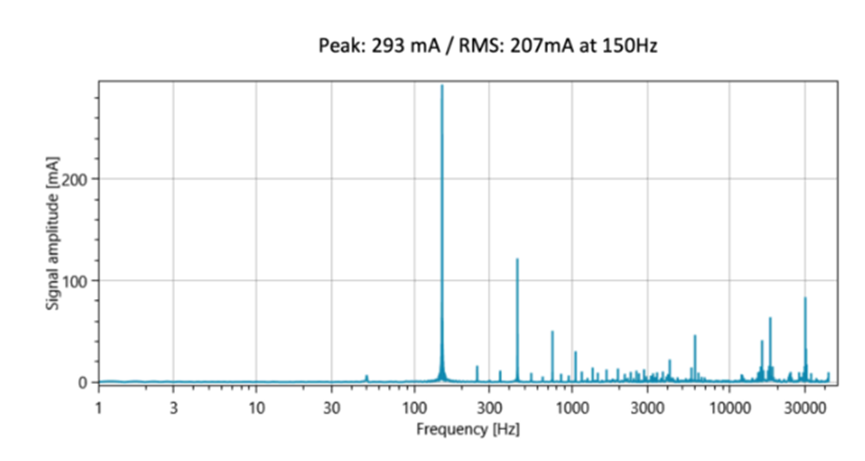

在工業環境中的生產工廠檢測到以下波形圖。可以檢測到基本振蕩，它在 20 ms 的時間間隔內振蕩 3 次。在 FFT 分析中，因此可以預期最大振幅為 150 Hz。

由于這些值通常很高，因此無法使用傳統的 RCD 來保護系統以進行人身保護或防火。出于這個原因，可自由訪問的插座和用于個人保護的相關 RCD 被簡單地省略了。

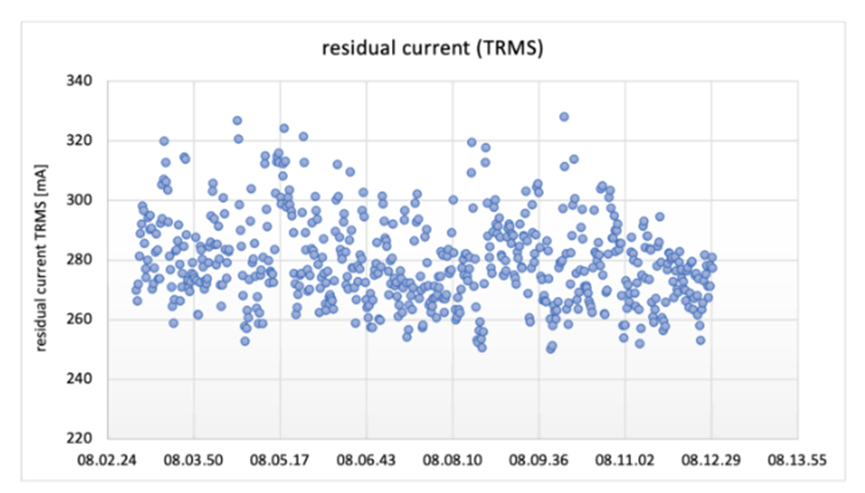

現在的問題是如何在剩余電流測量中處理更高的系統相關剩余電流，特別是因為在系統的各種運行狀態上很少建立穩定的幅度。下圖中顯示的測量值來自一家額定電流為 270 A 的大型制造廠。
