問題 ：

如何使用自動測量與光標來提高測量精度？

回答 ：

雖然光標在近似測量方面快速簡單，但使用自動測量可以為您提供更好和準確的測量結果。以下是一些成功進行準確測量的技術。

始終在光標上使用自動測量以獲得準確的結果。如果讓三個人進行光標上升時間測量，很可能會得到三個不同的結果。自動測量可減少這些差異，并幫助您以一致和準確的方式分析信號。

始終確保您的信號沒有欠采樣。這很重要，因?yàn)榍凡蓸訒?huì)導致在重構波形時進行更多猜測，有時這會導致波形實際執行的操作不準確。

始終確保最大化屏幕上的信號。模數轉換器 (ADC) 代表屏幕上的整個垂直范圍，因此在 8 位 ADC 上，這是 256 個數字化電平。每次屏幕上的信號減半時，您都會失去一點分辨率。例如，占據屏幕 1/4 的信號峰峰值就像使用 6 位 ADC。進行質量測量的一個好方法是通過使用 80% 到 100% 的垂直屏幕來最大化進入 ADC 的信號。如果您的信號超出屏幕，數據將被剪裁并丟失。不建議這樣做，因?yàn)樗鼤?huì)強調 ADC 需要恢復時間才能進行準確測量。

過濾不需要的噪音。您可以通過多種方式做到這一點，但首先了解信號的頻率內容很重要。如果您的信號頻率以 Hz 到 MHz 結束，則不需要 GHz 的帶寬，這會增加噪聲。打開帶寬濾波器（例如 20MHz 或 250MHz）可降低噪聲。一些有源探頭具有 BW 濾波器，因此請務必盡可能利用它們。

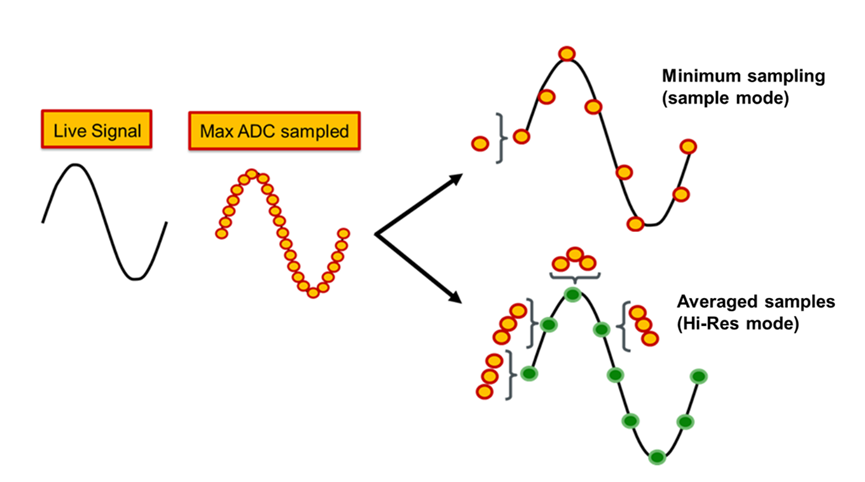

最大化您的示波器采樣模式。 默認情況下，您的示波器處于采樣模式。 另一種解決方案是高分辨率模式，因?yàn)?span> ADC 始終以最大速度運行。當您告訴它獲取較慢的采樣率時，示波器會丟棄數據點。我們可以利用這些額外的數據點，通過 boxcar 將它們平均到單個采集的顯示點中。對于可重復信號，請使用平均模式。這些選項可以將垂直分辨率提高到 12 位，有助于過濾噪聲并提高 測量 精度。
