大多數探頭設計用于匹配特定示波器型號的輸入。但是，示波器之間存在細微差異，甚至同一示波器的不同輸入通道之間也存在細微差異。為了在必要時處理這個問題，許多探頭，尤其是衰減探頭（10X 和 100X 探頭）都具有內置補償網絡。

如果您的探頭有補償網絡，您應該調整此網絡以補償您正在使用的示波器通道的探頭。為此，請使用以下過程：

將探頭連接到示波器。

將探頭尖端連接到示波器前面板上的探頭補償測試點（見圖 1）。

使用探頭隨附的調整工具或其他非磁性調整工具調整補償網絡，以獲得平頂、無過沖或圓角的校準波形顯示（見圖 2）。

如果示波器具有內置校準程序，請運行該程序以提高準確性。

圖 1。探頭補償調整可以在探頭上進行，也可以在補償盒連接到示波器輸入端進行。

未補償的探頭會導致各種測量誤差，尤其是在測量脈沖上升或下降時間時。為避免此類錯誤，請務必在將探頭連接到示波器后立即對其進行補償，并經常檢查補償。

此外，每當您更換探頭尖端適配器時，檢查探頭補償是明智的。

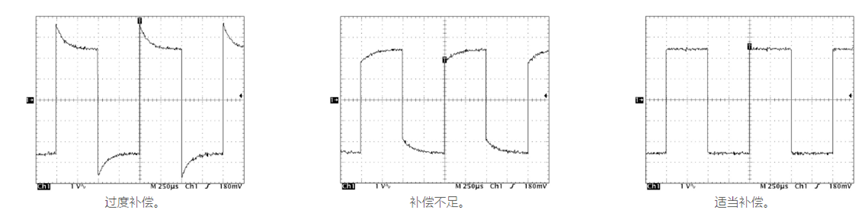

圖 2。探頭補償對方波的影響示例

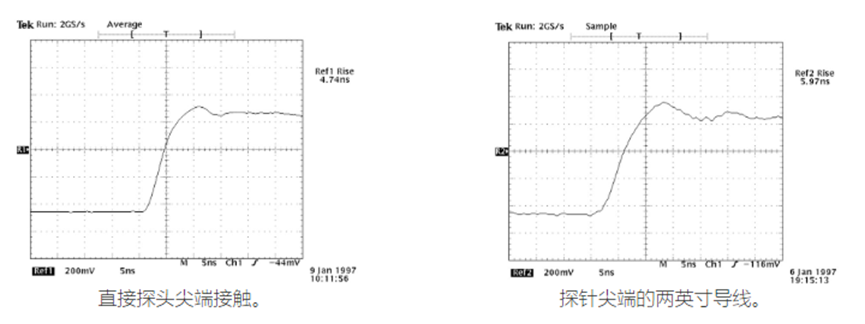

圖 3 即使是焊接到測試點的一小段導線也會導致信號保真度問題。在這種情況下，上升時間已從 4.74 ns 更改為 5.67 ns。

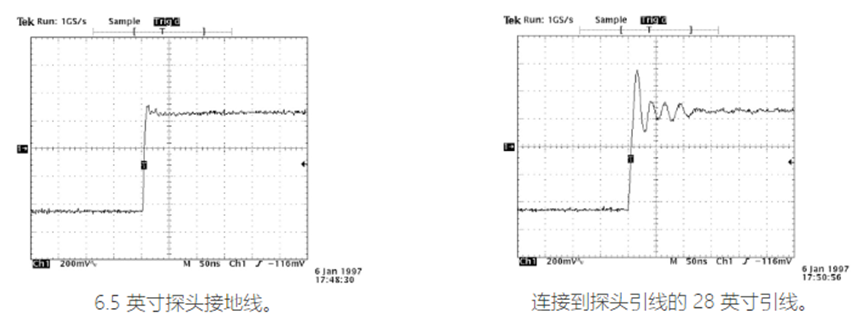

圖 4 延長探頭接地線的長度會導致脈沖出現振鈴
