問題 ：

“探頭動態范圍”是什么意思，5 和 6 系列 MSO 如何表示它？

回答 ：

包含有源電路的示波器探頭，尤其是信號路徑中的放大器，具有有限的動態范圍，在該范圍內探頭的行為是線性的。當輸入信號超出此范圍時，信號可能會失真。（此類探頭還具有“最大無損電壓”或絕對最大輸入范圍，超出該范圍探頭和/或示波器可能會永久損壞！）這兩個規格通常都顯示在探頭數據表中。

當示波器的模數轉換器 (ADC) 上的信號太大時，信號通常會被“削波”，信號的峰值變成平坦的水平線，通常位于示波器刻度的頂部和底部。然而，當信號超過探頭的動態范圍規格（但仍在最大無損電壓范圍內）時，失真可能會更加微妙。如果它未經校正，測量精度就會受到影響。

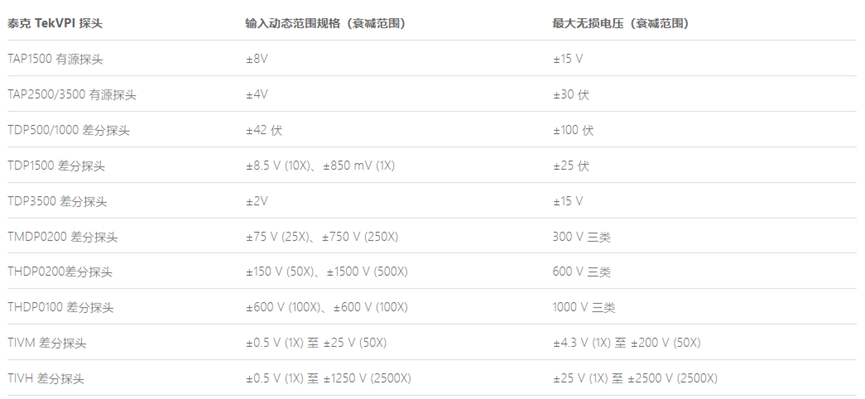

許多泰克 TekVPI 探頭包含動態范圍信息，并在連接探頭或打開示波器電源時將此值傳達給示波器。該信息可用于在示波器顯示屏上指示探頭的動態范圍，確保信號不會過度驅動探頭。當示波器設置為大于探頭動態范圍的垂直刻度值時，這一點尤其重要。

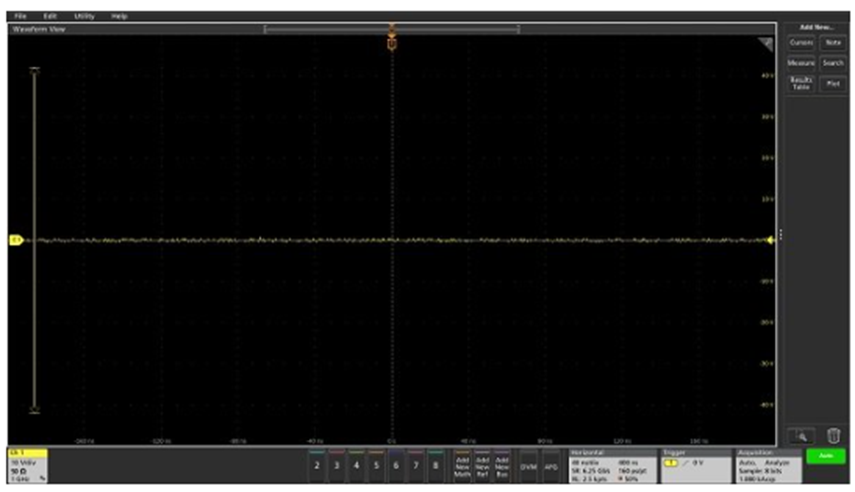

例如，當 TDP1000 差分探頭連接到示波器時，探頭動態范圍指示器如下所示，顯示探頭的動態范圍為 ±42 V
