通用無源探頭更注重耐用性而不是性能。這種權衡長期以來就足夠了，因為這些探頭主要用于可視化低速信號。由于在創建堅固、高性能且能夠測量數百伏電壓的探頭方面存在重大設計挑戰，因此也做出了這種權衡。

有源探頭通常從 1 GHz 帶寬開始，測量電壓低于 10 V（盡管一些 Tektronix 探頭高達 40 V），并且缺乏無源探頭的穩健性。無源探頭的頻率通常為 500 MHz 或更低，測量電壓為數百伏，并且堅固耐用。TPP1000、TPP0500B 和 TPP0250 是唯一提供日常使用所需的高性能、寬動態范圍和耐用性的探頭。

示波器和探頭的主要性能規格是帶寬。帶寬是頻率響應的量度，而示波器主要是時域儀器。示波器上顯示的數據是幅度與時間的關系圖，在頻域中看起來很小的差異可能在時域中產生很大的影響。

大多數示波器用戶需要具有出色階躍響應的示波器和探頭，因為它可以更好地指示探頭輸出在示波器顯示屏上的外觀。為了正確顯示系統階躍響應，將快速、干凈的階躍信號注入測量系統。探頭上升時間評估需要一個比探頭能夠提供的邊沿速率更快的信號。考慮圖 1 中的屏幕截圖，它比較了 Tektronix 的 TPP1000 探頭和 LeCroy 和 Agilent 的標準無源探頭的上升時間。

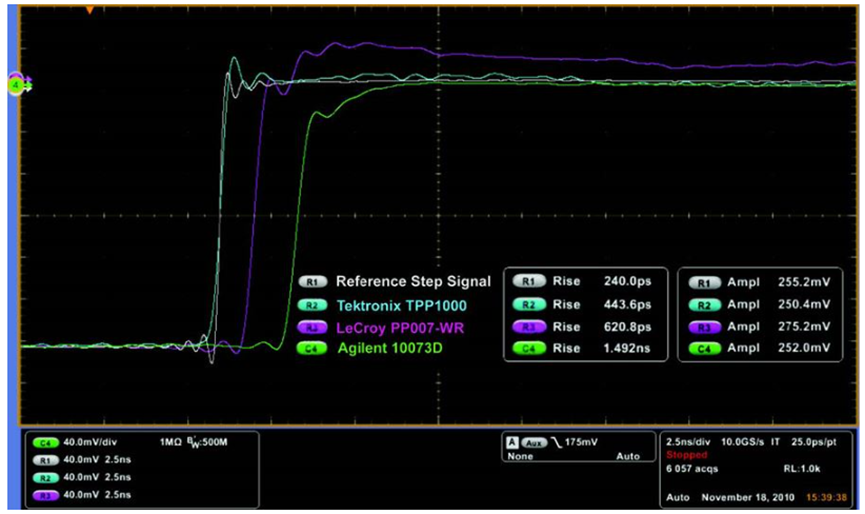

圖 1.泰克、力科和安捷倫標準無源電壓探頭的上升時間。

每個探針都使用探針的短接地彈簧連接到相同的測試夾具，以獲得最佳性能。如上面的屏幕截圖所示，建立了一個具有 240 ps 上升時間的快速、干凈的階躍信號，作為比較探頭階躍響應的參考。參考信號被標識為 R1 并且是白色跡線。

泰克的 TPP1000 具有最快的上升時間 (443.6 ps)，其波形與參考具有相同的幅度和形狀，但過沖較小。TPP1000 是最能夠以快速邊沿速率捕獲信號的無源探頭。

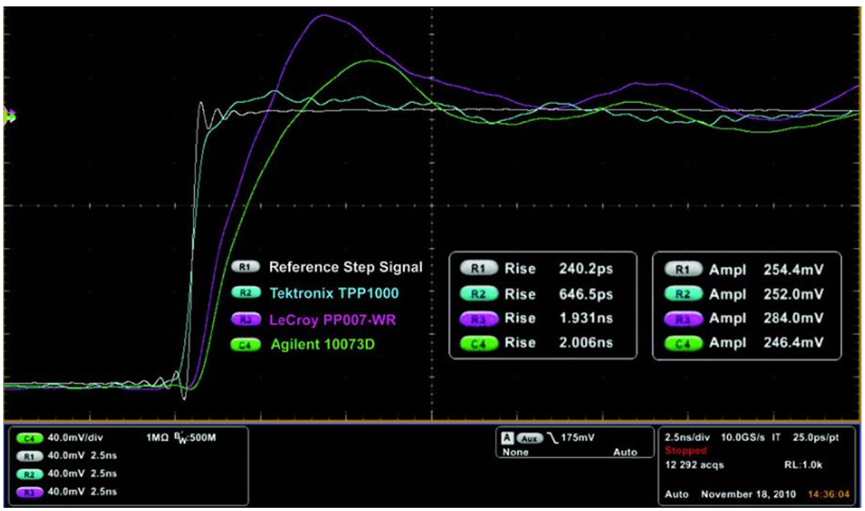

圖 2.連接長接地線的標準無源電壓探頭的上升時間。
