在本文中，我們將詳細探討在處理泰克的隔離式差分探頭（也稱為IsoVu? 探頭）時應遵循的一些最佳實踐。

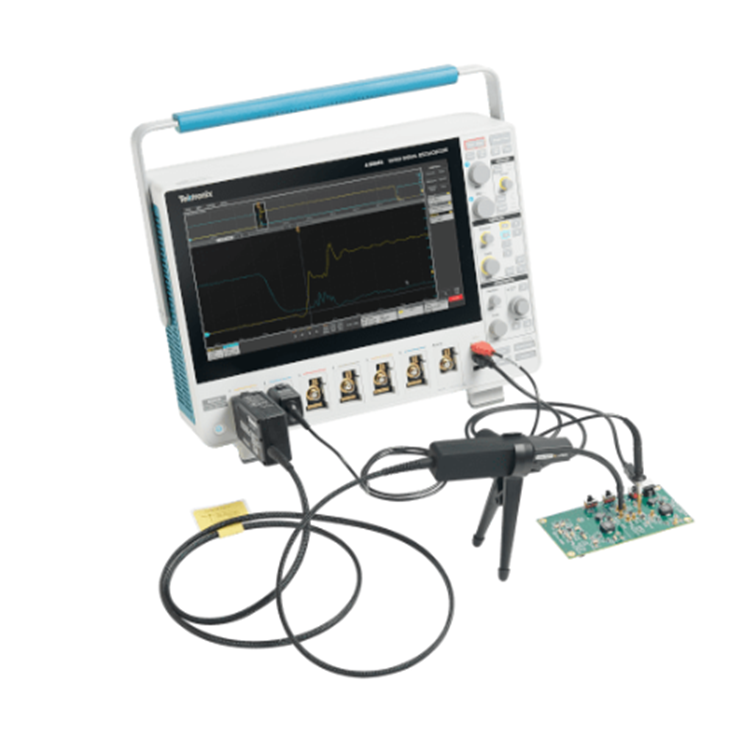

什么是 IsoVu？
IsoVu 是用于描述泰克隔離式差分探頭的品牌名稱。第一代 (TIVHx/TIVMx) 是幾年前發布的，第二代 (TIVPx) 是最近才問世的。IsoVu 探針最初設計用于對氮化鎵 (GaN)、碳化硅 (SiC) 和其他類似器件進行寬帶隙半導體測試。它們也非常適合更廣泛的應用——無論您希望在存在極大共模干擾的情況下進行相對較小的差分電壓測量的任何地方。
操作和處理 IsoVu 探頭的最佳實踐
以下是操作期間要遵循的一些最佳實踐，以及 IsoVu 探頭和探頭尖端的處理。
讓它暖和起來
建議對任何有源差分探頭進行預熱。這允許探頭系統內的所有組件預熱，并且通常在示波器上被視為捕獲波形中的直流偏移。由于 IsoVu 探頭的尺寸和內部光纖發射器和接收器的復雜性，建議使用比平時稍長的預熱時間（約 20 分鐘）。在此預熱期之后，用戶只需按下探頭補償框或示波器通道標記上的 SELF CAL 按鈕。然后探頭將執行自校準和自動歸零程序，直流偏移將被消除。如果探頭周圍的環境溫度變化 +/- 5 攝氏度，示波器屏幕上會顯示警告。發生這種情況時，最好重新校準探頭。
使用 MMCX 吸頭時，為計劃外的測試部分保持短線
泰克為 IsoVu 探頭提供了多種提示。在共模抑制方面表現最好的是 MMCX 或微型同軸尖端，它提供屏蔽桶式連接，電壓略低于 250 V。這些主要用于計劃的測試點。但是，在某些情況下，需要添加計劃外的測試點以適應此插座。泰克網站提供了有關如何使用 MMCX 連接器為表面貼裝和通孔版本創建計劃外測試點的詳細視頻。在將它們添加到表面貼裝連接時，請記住使從 MMCX 尖端脫落的電線盡可能短。
小心處理探頭尖端
一般而言，探頭可能對任何測試和測量設備具有一些最具破壞性的用途。它們往往會被扔進抽屜，承受超出其能力范圍的電壓和電流，從靈活性的角度來看會受到機械壓力等等。IsoVu 探頭和探頭尖端旨在實現最高的共模抑制性能，使其處理對其性能至關重要。
為了在 IsoVu 探頭能夠實現的共模抑制中實現高性能，我們在探頭尖端用導電金屬網從頭到尾屏蔽了整條電纜，從而使我們能夠將任何可能在測量周圍耦合的 EMI 接地，或探頭尖端。如果該網格以任何方式損壞或中斷，則可能導致故障。請注意，探頭尖端電纜的最小彎曲半徑為 2.0 英寸（5.1 厘米）。因此，重要的是要記住，即使這些尖端是靈活的，它們也會受到巨大的機械應力和應變，因此需要小心處理它們，而不是僅僅將它們扔進抽屜或過度拉緊超出其容量。
同樣重要的是不要對板上的 MMCX 表面貼裝連接施加任何壓力。將探頭尖端連接到 MMCX 筒式插座時要小心，并在必要時使用尖端三腳架支撐附件（Tek 部件號 352-1170-xx）。您可能還需要考慮一種將探頭尖端垂直懸掛在測試點上方的方法，以便在插座上幾乎沒有水平應變。
為不同的應用使用不同的吸頭、適配器和連接器
在性能方面，像 MMCX 這樣的屏蔽連接通常是首選，但它可能并不適合所有應用程序。因此，我們提供了各種不同的引線和適配器來滿足您的需求。例如，我們提供一些不同類型的連接器，包括間距為 0.1 英寸（2.54 毫米）的標準方形引腳和用于 2,500 V 尖端的間距為 0.2 英寸（5.08 毫米）的寬方形引腳連接，以及將 MMCX 轉換為方形的適配器銷，三腳架支撐以減少探頭尖端或焊接到 PCB 的連接點上的水平應力。我們還提供各種其他樣式的吸頭，可以適應 MMCX 或方針標準，例如 IC 抓取器、香蕉插孔、鱷魚夾等。請參閱我們完整的 IsoVu 吸頭配件選擇指南。
IsoVu 探頭的應用
一些可以使用 IsoVu 探頭并已成名的應用如下：
寬帶隙材料測試
在這里，IsoVu 探頭提供了您希望看到的確切信號的清晰圖像——甚至可能是您模擬的確切信號。這是因為它消除了共模電壓的影響，當您嘗試使用傳統差分探頭進行測量時，這通常會扭曲波形或表征能力。生成的捕獲波形允許開發人員對死區時間測量進行準確調整，從而在使用 GaN 和 SiC 時提高效率。
電源軌測量
在此應用中，IsoVu 探頭可以抑制探頭周圍環境中明顯的一些共模噪聲。例如，如果您試圖確定環境中的共模輻射對電源軌的影響，這將非常有用。使用傳統探頭，您可能會遇到振鈴，但使用 IsoVu 探頭，則不會出現振鈴。
高速串行應用
在高共模電壓掩蓋低壓串行總線的情況下，這些非常適合 IsoVu 探頭。在這里，IsoVu 探頭可以幫助確定發生的任何振鈴的來源，驗證它是否來自共模源。
浮動測量
否則，這些示波器是用未接地的或在接地探頭周圍有絕緣膠帶的示波器制成的。在這里，IsoVu 探頭可以通過電隔離類型的探測系統幫助使過程更安全。這還包括高浪涌、瞬態 EMI 合規性或調試應用。
汽車應用及其他
有時，在這些應用中，所進行的測量遠離范圍。IsoVu 探頭非常適合這些應用，因為我們為 IsoVu 探頭提供了 10 米長的光纖電纜選項，這將允許您在遠離示波器操作員的地方進行測量。TIVPx 探頭的小直徑還使用戶能夠通過端口孔和測功器室內部將探頭漏斗。
總之，在使用泰克 IsoVu 隔離差分探頭時，需要牢記幾個最佳實踐。它們包括讓探頭預熱和小心處理靈活的探頭尖端，以及根據應用使用不同的尖端，而不僅僅是考慮 MMCX 尖端。有關IsoVu 隔離探頭和規格的更多信息，請訪問我們的網站。
