隨著高級嵌入式設計采用更快的時鐘和高速串行總線，許多行業的設計人員，包括汽車、航空航天、醫療、工業和消費電子產品，都需要確保為其處理器、ASIC 和 FPGA 提供清潔電源。同時，對更高功率效率的推動正在降低信號幅度。來自開關（包括諧波）、串?dāng)_和其他來源的電源軌噪聲已成為我們?cè)S多人的一個更重要的問題。

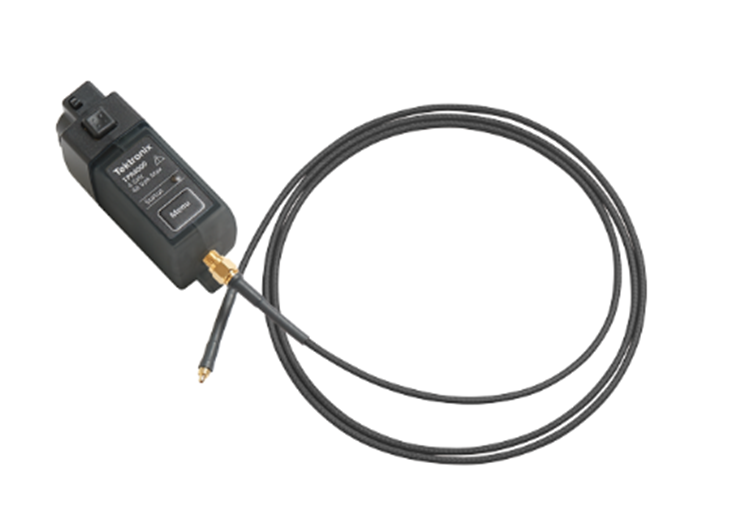

所有這些趨勢都表明仔細測量和分析電源軌的重要性。因此，泰克推出了TPR1000 和 TPR4000 電源軌探頭，它們與 12 位 5 或 6 系列 MSO 混合信號示波器相結合，可提供當今市場上任何電源軌測量解決方案中最低的系統噪聲。新探頭由一整套連接器支持，適用于小型、難以訪問的測試點，有助于減少連接挫敗感

新型 TPR1000 和 TRP4000 電源軌探頭與 5 或 6 系列 MSO 相結合，可提供市場上最低的系統噪聲。

幾個因素共同使準確的電源軌測量具有挑戰性：

示波器和探頭的噪聲與直流電源的噪聲和紋波無法區分

示波器通常沒有足夠的偏移量來將直流電軌轉移到顯示器上

低阻抗探頭可以降低電源軌的負載——改變它的執行方式。但高阻抗、高衰減探頭往往會產生噪音。完美的探頭對直流有高電阻，但對交流有 50 歐姆

探頭可能沒有足夠的帶寬來查看可能影響高速驅動器的 GHz 噪聲

新的 TPR1000 和 TPR4000 電源軌探頭解決了這些問題。探頭的超低噪聲貢獻可幫助您測量 DUT 上的噪聲——遠低于 1 毫伏。這些探頭提供高達 60 V 的偏移、1 V 的動態范圍和高達 4 GHz 的帶寬。

它們提供了覆蓋大多數場景的連接選項：

各種焊接尖端可可靠訪問難以觸及的敏感信號，并在高達 4 GHz 時具有最佳信號分辨率

為了連接到測試點，包括 SMA、MMCX、U.FL 和方形引腳

可選的手持式瀏覽器可進行高達 1 GHz 的快速測量

更多數據、更快信號和更高功率效率的趨勢將繼續存在。泰克低噪聲示波器與這些新型電源軌探頭提供的最低附加噪聲相結合，代表了您需要的測量解決方案，以確保您的設計中的電壓源干凈、無噪聲。
