基本原理

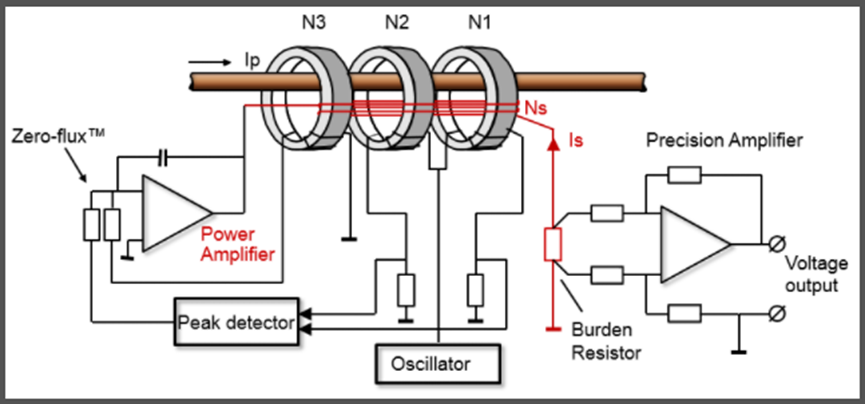

初級電流 lp 產生的磁通量將被

測量頭的次級繞組 INs) 中的電流 ls 抵消。

任何剩余的磁通都由位于次級繞組體積內的三個環形繞線磁芯感應。

其中兩個（N1、N2）用于l0感測剩余磁通的直流端口。N3 感應交流部分。一個振蕩器

將 Iwo 直流磁通感應磁芯驅動到相反方向的飽和狀態。

如果剩余的直流磁通為零，則產生的電流峰值在兩個方向上都是相等的。如果不為零，則它們的差異與殘余直流磁通成正比，零磁通 CT 具有一個雙峰檢測器來查找直流磁通。添加交流分量（N3）后，建立控制回路 l0 產生使磁通為零的次級電流。功率放大器將此電流 ls 提供給次級繞組 Ns。次級電流是初級電流的縮放圖像(1/Ns)，被饋送到負載電阻以將信號轉換為電壓。信號整個負載被放大以使信號可用于進一步使用。零通量 CT 系統的獨特設計提供了高精度和穩定性，無需溫度控制設備。

超過幾kHz，功率放大器不再對其輸出電流進行主動控制，而只是形成短路。零磁通 CT 仍用作 0 寬帶電流測量設備，但現在將測量頭用作無源電流互感器。外部帶寬僅受頭部和互連電纜中的雜散電抗和電容限制。

如果是帶電流輸出的零磁通 CT，則次級電流是輸出，在這種情況下省略了負載電阻和精密放大器。

如果鐵芯由于初級過載而飽和，則零磁通條件丟失，并自動開始一個搜索周期，這意味著次級電流以 o 慢三角形在負電流限制和正電流限制之間掃描，直到檢測到零磁通，并且正常跟蹤繼續。

在存在初級電流的情況下打開輔助電源時也會發生同樣的情況。
