正確連接負載并設置系統后，必須通過示波器的設置菜單配置激勵掃描。這個過程很簡單，但是有幾種方法可以自定義掃描和測量。

4、5 或 6 系列 MSO 上的控制環路分析可以利用 Spectrum View 功能，該功能使用示波器每個通道中內置的數字下變頻器。這種方法提供了對頻率分辨率的精細控制。傳統的 FFT 方法仍然可以作為替代方法，因此如果您對它更滿意，可以使用它。

自動 RBW 設置可用于告訴儀器在整個掃描過程中自動調整關鍵參數，例如分辨率帶寬、中心頻率和跨度，以獲得穩定和可重復的結果。

4/5/6-PWR 軟件還支持恒定幅度和輪廓幅度掃描。輪廓掃描可讓您為不同的頻帶指定不同的幅度，從而優化信噪比 (SNR) 以獲得更好的結果。

解釋結果

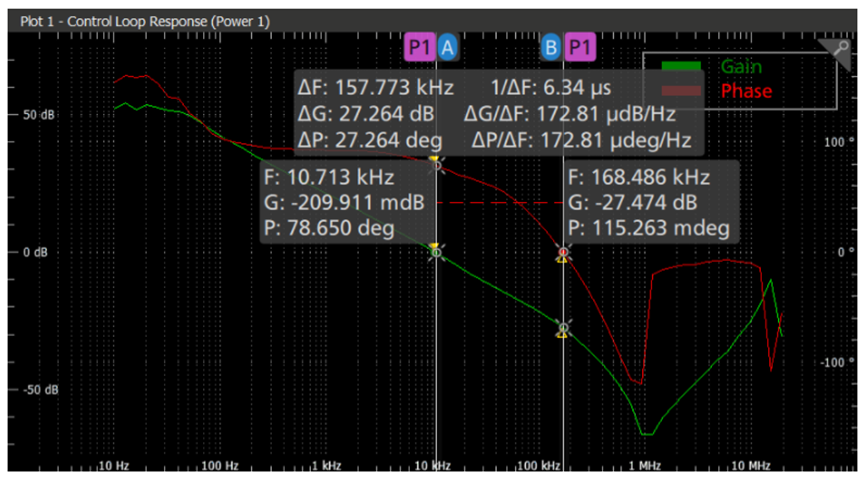

按下前面板上的 Run 按鈕開始測試。測量開始，相位和增益曲線繪制在顯示屏上。生成的波特圖顯示：

頻率，在 x 軸上以對數刻度繪制

增益（綠色跡線），在 y 軸上，刻度在左側，單位為 dB

刺激和響應之間的相位（紅色跡線），在 y 軸上，刻度在右側，繪制在線性刻度上，以度為單位。

可以在圖表上使用光標來指示特定頻率下的增益和相位。兩個光標之間的差異也會顯示在屏幕上。
