有幾種主要類型的電流鉗。

電流互感器鉗形電流探頭

無源變壓器

這些無源變壓器通常被電工用來繞過舊方法，即切割電線并將儀表測試引線插入電路以進行在線電流測量。鉗形表的鉗口無需接觸導體即可獲得讀數。變壓器只能測量交流電流，通常精度最低。

柔性電流探頭

夾具測量交流電流

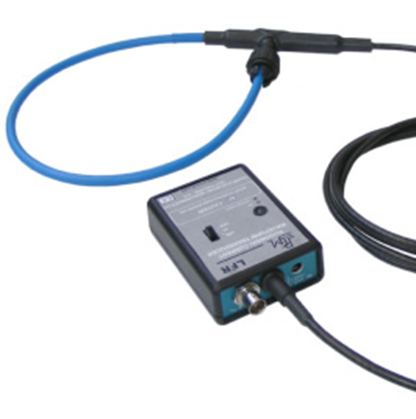

這些鉗位僅測量交流電流。靈活輕便的測量頭利用 Rogowski 原理，可輕松安裝在難以觸及的區域。Rogowski 電流鉗是一個沒有任何磁芯的線圈。導體產生的磁場感應出與電流變化率成比例的電壓。然后將該電壓集成到模擬電路中，以產生與電流幅度成正比的電壓，適用于萬用表、示波器和記錄儀。

開環電流鉗探頭

開環電流探頭

大多數開環電流探頭可測量高達 1000 赫茲的直流和交流電流。

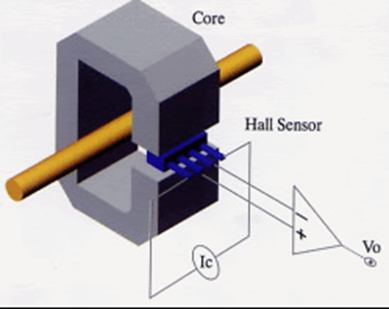

與電流互感器類似，開環電流鉗具有磁芯，但不是連續的，而是在磁芯中切入一個小間隙或“狹縫”。導體產生的磁場集中在磁芯的間隙中。當磁場（通量）到達磁芯中的那個小氣隙時，位于間隙中的小磁場傳感器（通常是霍爾效應傳感器）會產生與間隙中的磁通量成比例的電壓并將其轉換為電流讀。由于傳感器的磁芯中存在間隙，因此有時將其稱為間隙磁芯電流傳感器。

閉環電流鉗探頭

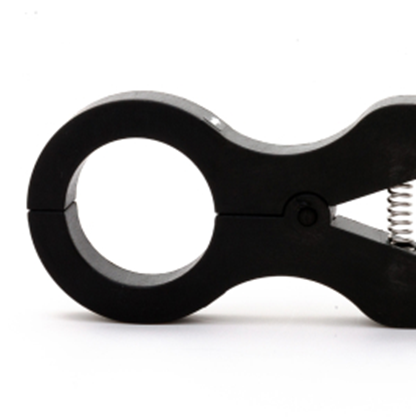

電流鉗

雖然電流鉗不太常見，但另一種類型的電流傳感器稱為閉環。這些在具有固定孔徑且不打開的電流傳感器中更為常見。

閉環電流傳感器具有纏繞在磁芯上的次級反饋繞組。該反饋繞組使用磁芯內磁通量的測量值，有時使用霍爾效應傳感器，通常使用其他類型的傳感器，以抵消來自初級導體的磁通量，因此磁芯中的磁通量為零。與開環電流傳感器相比，閉環電流傳感器通常具有更高的穩定性、更高的線性度和更高的精度。

無芯電流鉗探頭

無芯電流傳感器

無芯電流傳感器，類似于上面提到的柔性 Rogowski 線圈，根本不使用內核。取而代之的是，電流鉗中的傳感器陣列對通過導體的電流在各個點產生的磁場進行采樣，計算總磁場，并輸出與電流成比例的信號。因?yàn)樗菬o芯的，所以無芯電流鉗具有柔性 Rogowski 線圈的許多優點，包括重量更輕、橫截面更薄、從過載中立即恢復、無磁滯以及對惡劣環境的耐受性。
