基本原則

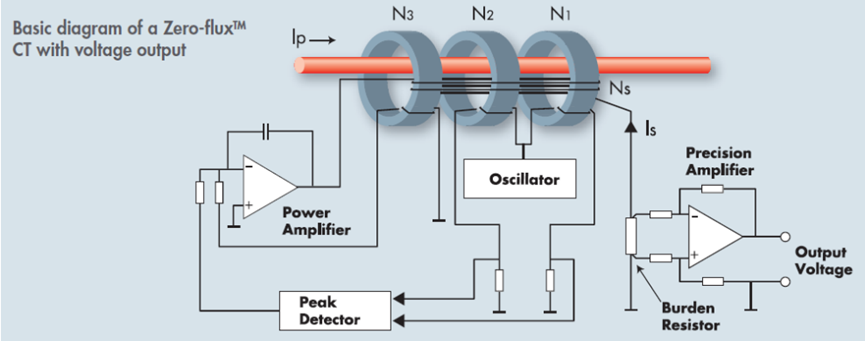

初級電流 lp 產生的磁通量將被次級繞組中的電流抵消（測量頭的 Ns）。任何剩余的磁通量由位于次級繞組體積內的三個環形繞組磁芯感應。

其中兩個（N1N2）用于感測剩余磁通的直流部分。N3 感測交流部分。

振蕩器驅動兩個直流磁通感應磁芯在相反方向上飽和。如果剩余直流磁通為零，則產生的電流峰值在兩個方向上相等。如果不為零，則差異與剩余直流磁通成正比。零磁通 CT 具有一個雙峰 delectlor 來找到這個直流通量。添加交流分量（N3）后，建立控制回路以產生使磁通為零的次級電流。功率放大器將此電流 ls 提供給次級繞組 Ns。次級電流，即縮放圖像（1 /Ns) 的初級電流，被饋送到負載電阻器以將信號轉換為電壓。負載兩端的信號被放大，以使信號可供進一步使用。Zero-fluxmCT 系統的獨特設計提供了高精度和穩定性，無需溫度控制裝置。

在幾kHz以上，功率放大器不再對其輸出電流進行主動控制，而只是形成短路。ZerofluxMCT仍然可以作為寬帶電流測量設備，但現在將測量頭作為無源電流互感器。最終帶寬僅受磁頭和互連電纜中的雜散電抗和電容的限制 對于具有電流輸出的零磁通 CT，次級電流是輸出，在這種情況下省略了負載電阻器和精密放大器。

如果鐵芯由于初級過載而飽和，則零磁通條件丟失，并自動啟動搜索周期. 當輔助電源在初級電流存在的情況下打開時，也會發生同樣的情況。

負擔電阻

鑒于所需的測量精度，四線電阻器是最好的。由于電阻兩端的電壓降（通常為 0.5Vatrated 電流）很低，因此功耗保持非常低。負載電阻在額定負載條件下的熱穩定性即使在很長一段時間內也能得到保證。

精密放大器

精密放大器是一種非常穩定的差分放大器，可提供高精度的輸出

電壓，與通過負載電阻的次級電流成正比。為確保增益系數保持恒定，增益 5 設置電阻器的溫度系數要匹配（TC trackingl。通過仔細選擇運算放大器并在調整過程中進行微調，將偏移誤差降至最低。增益通常為 20 倍，可手動調整為了補償負載和增益設置電阻的容差，輸出通常在額定電流下提供 10V 的電壓，并且可以加載高達 5mA 的電流。
