在校準我們的電流監視器時，我們使用低電感精密電阻器，其電阻值已根據 NIST 可追溯標準進行校準。電阻器由徑向錳銅線構成，將中心導體連接到同軸結構的外環。使用的電阻值取決于被測電流監視器的靈敏度。提供 1、0.1 和 0.01 歐姆的電阻器，對于中等靈敏度的監視器，使用多匝測試導體。

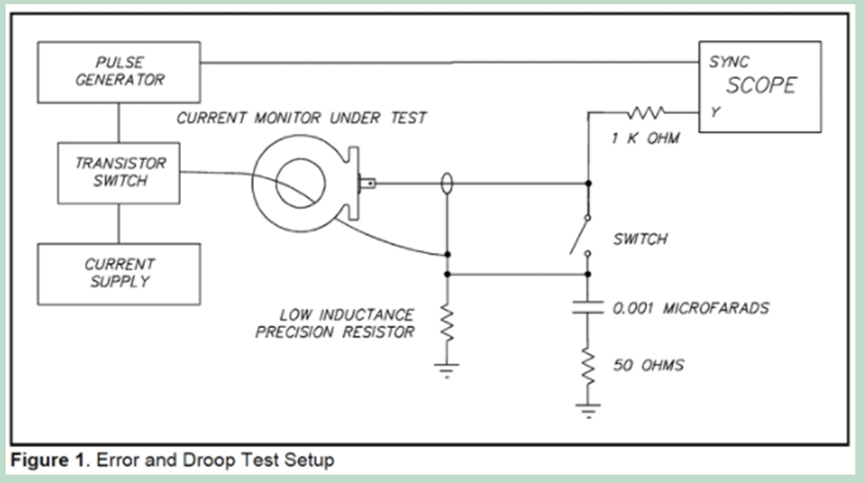

電流脈沖由在脈沖發生器控制下由晶體管開關切換的電流電源產生。脈沖電流通過電流監視器并通過校準的低電感電阻器接地。從電流監視器產生的電壓中減去電阻兩端的電壓降，然后在示波器上觀察到差值信號（圖 1）。該顯示用于測量誤差和下降。

由于電流監視器是線性的，因此沒有必要使用大電流脈沖。我們使用的脈沖源設置為 8.0 和 0.8 安培，脈沖寬度高達 1 毫秒，占空比低。

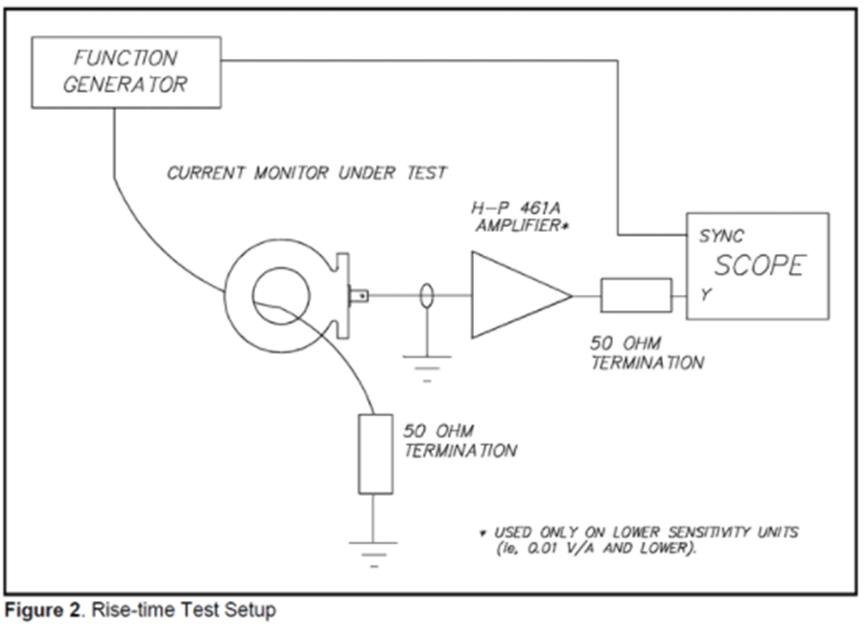

所有電流監視器都在制造周期的兩個時間點進行上升時間性能測試。測試設置如附圖所示（圖 2）。

函數發生器是 Tektronix FG 504 插入式單元。它設置為方波輸出，頻率約為 10 kHz。來自正常輸出插孔的電流通過被測單元饋送到 50 歐姆終端。電流監視器連接到示波器輸入端的第二個串聯終端。函數發生器上的同步輸出插孔連接到示波器的觸發輸入。使用泰克 2213 示波器。對于低靈敏度型號，HP 461A 放大器用于電流監視器和終端之間。通常使用 40 dB 的設置。

函數發生器上的可變上升時間特性用于測試。此控件的范圍設置以及示波器的設置是根據正在測試的型號進行的。

測試包括設置可變上升時間控制，以便方波的前沿顯示被測試特定型號的規格表中給出的上升時間。過沖和振鈴必須小于方波轉換幅度的 10%。

然后通過在電流監視器孔中移動測試線來檢查測試線位置的影響。如果波形變化超出 10% 的過沖和振鈴限制，則該裝置需要進行糾正工作。
