高分辨率模式是一種新的泰克專利采集過程，可產生非常高的垂直分辨率。在高層次上，它類似于先前的技術，通過計算和顯示連續樣本的箱車平均值來權衡時間分辨率以提高垂直分辨率。除了 Boxcar 平均時固有的低通濾波之外，一個獨特的 FIR 平滑濾波器適用于每個采樣率的信號，以塑造頻率響應并優化垂直分辨率改進。

與現有技術不同，5 系列 MSO 從 12 位、6.25 GS/s ADC 的輸出開始，并在 ASIC 上實現數字信號處理。此外，為了改善用戶體驗，采集標記指示分辨率的垂直位數，活動通道的垂直標記指示 -3 dB 帶寬。

5 系列 MSO 中的高分辨率采集模式提供表 1 中所示的性能。請注意，表 1 中所示的帶寬會因示波器通道和任何連接的探頭所施加的模擬帶寬限制而進一步降低

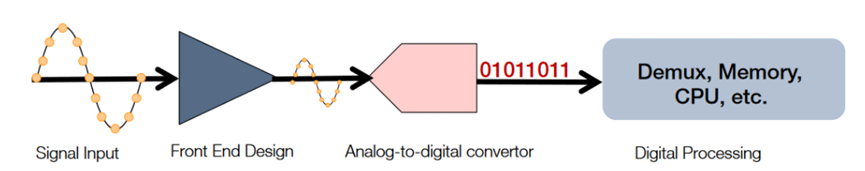

圖 1. 應優化所有采集階段以獲得最佳分辨率和噪聲性能。

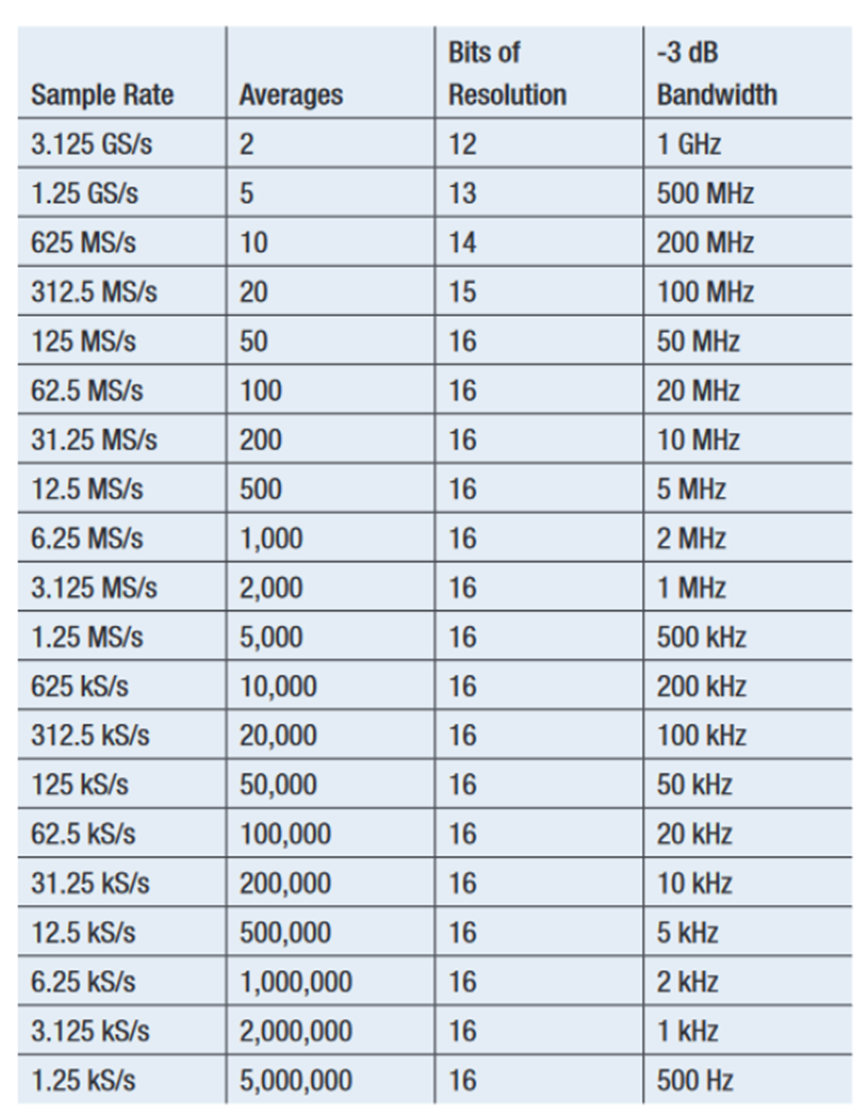

表 1. 5 系列 MSO 的高分辨率提高了垂直分辨率。
