因標準無源探頭主要用于可視化信號，多數用戶將長探頭接地線連接到接地連接。較長的接地引線可以更輕松地將探頭在電路板上移動到各個測試點，而無需連接和重新連接接地連接。

短接地彈簧提供最佳性能，但接地可能并不總是在彈簧的范圍內。6" 或更長的長接地引線使接地連接更容易，但長接地引線會由于增加電感而降低性能。

隨著接地線長度的增加，添加到測量中的電感也會增加。電感和電容與頻率有關，隨著探頭電感和電容的增加，探頭的性能會下降。例如，帶有 6" 接地線的探頭比帶有 12" 接地線的相同探頭具有更高的性能和精度。

為了解決由接地引線引起的性能問題，可以選擇通過使用較短的接地引線來降低電感或尋找具有較低輸入電容的探頭。TPP1000、TPP0500B 和 TPP0250 在探頭尖端提供 < 4 pF 輸入電容，而其他標準無源探頭產品提供 9.5 pF 輸入電容。

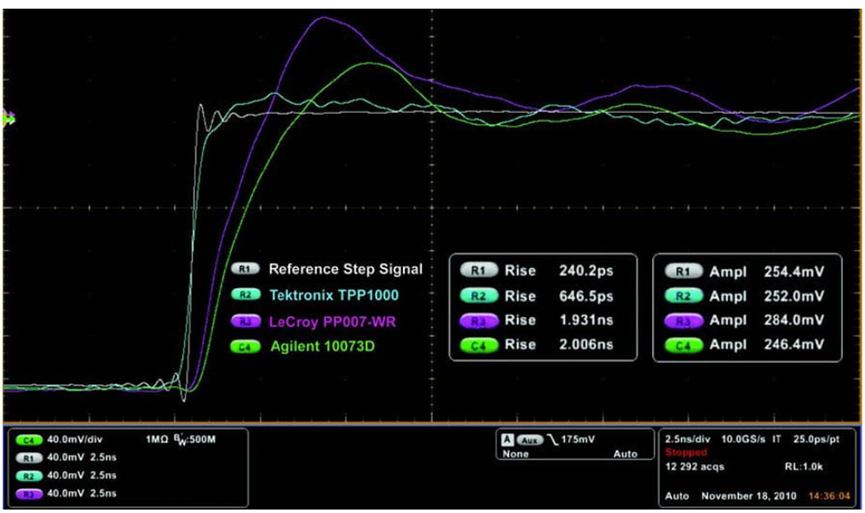

使用這些泰克無源探頭，用戶可以連接更長的接地線，而不會因具有較高輸入電容的探頭而導致信號衰減。圖 1顯示了連接長探頭接地引線的無源探頭的階躍響應。

添加長探頭接地引線對性能的影響是巨大的。探頭的上升時間減少，輸出信號出現振鈴、過沖增加和幅度不準確的情況。TPP1000、TPP0500B 和 TPP0250 為用戶提供了在可視化信號時使用更長的探頭接地的便利，而不會顯著降低性能和精度。

圖1

圖 2標準 無源電壓探頭 的探頭負載影響
