介紹
隨著對提高電源效率和延長電池供電設備工作時間的需求，分析功率損耗和優化電源效率的能力比以往任何時候都更加關鍵。效率的關鍵因素之一是開關器件的損耗。
本應用筆記將提供這些測量的快速概述，以及使用示波器和探頭進行更好、更可重復的測量的一些技巧。
典型的開關模式電源的效率可能約為 87%，這意味著 13% 的輸入功率在電源內耗散，主要作為廢熱。在這種損耗中，很大一部分耗散在開關器件中，通常是 MOSFET 或 IGBT。
理想情況下，開關器件像電燈開關一樣，要么是“開”，要么是“關”，并在這些狀態之間瞬間切換。在“開”狀態下，開關的阻抗為零，開關中沒有功率耗散，沒有不管有多少電流流過它。在“關”狀態下，開關的阻抗是無窮大的，零電流流過，所以沒有功率耗散。

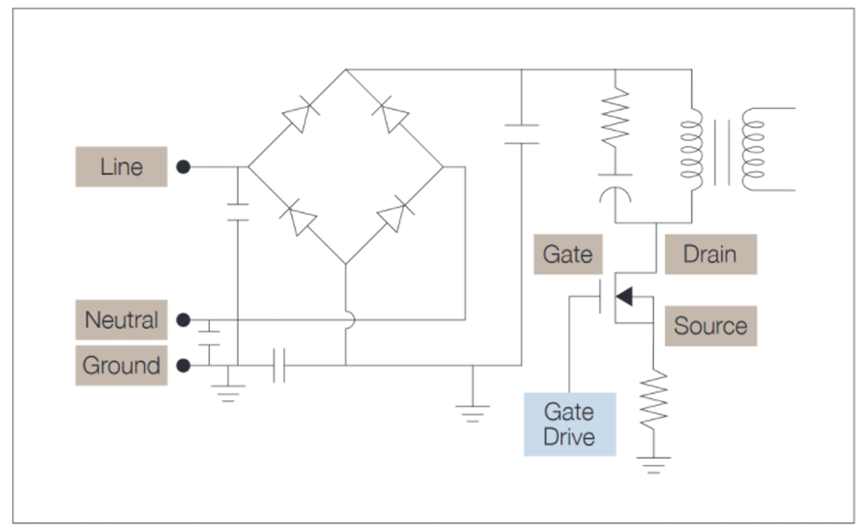

圖 1. 簡化的開關模式電源開關電路。
實際上，在“開”（導通）狀態期間會消耗一些功率，并且通常在“開”和“關”（關斷）之間以及“關”和“開”之間的轉換期間會消耗更多的功率“ （打開）。

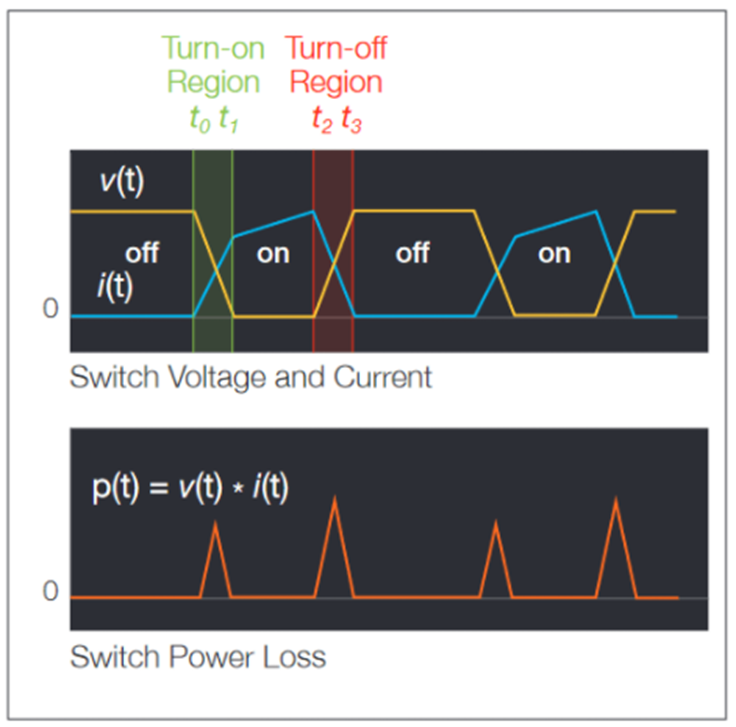

圖 2. 將開關器件上的瞬時電壓乘以通過開關器件的電流可在整個開關周期內提供瞬時功率。
這些非交易行為是由于電路中的寄生元件而發生的。如圖 3b 所示，柵極上的寄生電容減慢了器件的開關速度，延長了開啟和關閉時間。只要漏極電流流動，MOSFET 漏極和源極之間的寄生電阻就會消耗功率。

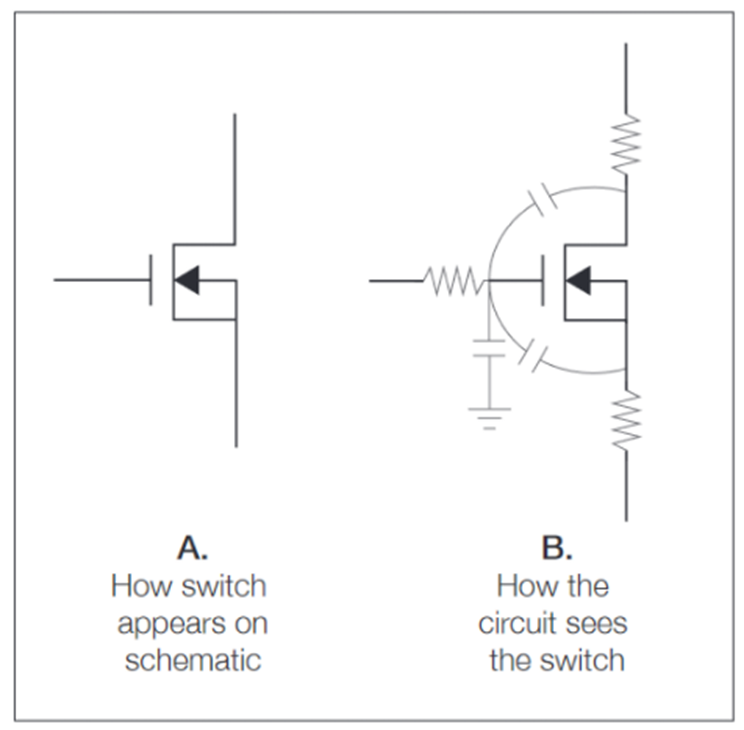

圖 3. A：開關在原理圖中的顯示方式，B：電路如何看到開關。
傳導損耗
在導通狀態下，開關確實具有很小的電阻和電壓降，并且開關消耗的功率是流過它的電流的函數。
對于 MOSFET，此功率通常建模為：
P = I D 2 * R DSon = I D * V DS
- 其中 ID 是漏極電流，
- R DSon是漏極和源極之間的動態導通電阻，通常 < 1 W，并且
- V DS是漏極和源極之間的飽和電壓，通常 < 1 V
對于 IGBT 或 BJT，此功率通常建模為：
P = I C * V CEsat
- 其中 I C是集電極電流和
- V CEsat是集電極和發射極之間的飽和電壓，通常 < 1 V
開啟損耗
在開啟期間，通過開關的電流迅速增加，器件兩端的電壓降迅速降低。但是，寄生元件（例如 MOSFET 中的柵極到漏極電容）會阻止開關瞬時開啟。當器件開啟時，有大量電流流過器件，器件兩端有大量電壓，并且會發生大量功率損耗。
對于 MOSFET，在開啟期間，該功率通常建模為：
P = I D * V DS
- 其中 I D是漏極電流和
- V DS是漏極和源極之間的電壓
對于 IGBT 或 BJT，在開啟期間，此功率通常建模為：
P = I C * V CE
- 其中 I C是集電極電流和
- V CE是集電極到發射極的電壓
關斷損耗
以類似的方式，在關斷期間，通過開關的電流迅速減小，器件兩端的電壓降迅速增加，但電路寄生效應阻止了開關瞬間關斷。當器件關閉時，有大量電流流過器件，器件兩端有大量電壓，并且會發生大量功率損耗。上述等式也適用。
測量開關損耗
測量開關損耗有兩種方法：可以使用手動設置和內置示波器測量來測量，但某些示波器上也有自動測量系統。自動測量具有易于設置和提供易于重復的結果的優點。無論使用哪種技術，仔細的探測和優化都將幫助您獲得良好的結果。
探測和測量設置
在討論具體的功率測量之前，有六個關鍵步驟可以進行準確且可重復的測量：
1. 消除電壓偏移誤差：差分探頭中的放大器可能會有輕微的直流電壓偏移，這會影響測量精度。在輸入短路且未施加信號的情況下，自動或手動將探頭中的直流偏移調整為零。
2. 消除電流偏置誤差：電流探頭也可能由于探頭中的剩磁以及放大器偏置而出現直流偏置誤差。在鉗口閉合且未施加信號的情況下，自動或手動消除探頭中的直流偏移。
3. 消除時序誤差：由于瞬時功率測量是基于多個信號計算的，因此信號的時間正確對齊非常重要。用于測量電壓和電流的技術不同，通過這些設備的傳播延遲可能會有很大差異，從而導致測量誤差。通常可以通過調整通道間時序來考慮去偏移菜單中標稱傳播延遲的差異，從而獲得良好的結果。為獲得最準確的結果，請將高轉換率信號應用于所有輸入，并仔細消除所有通道之間的任何相對時序偏移（偏斜）。
4. 優化信噪比：在所有測量系統中，尤其是在現代示波器等數字設備中，良好的測量技術要求保持信號盡可能大（無削波），以最大限度地減少噪聲影響并最大限度地提高垂直分辨率. 這包括在探測信號時使用最低必要衰減和使用示波器的全動態范圍。
5. 信號調理：也可以通過調理輸入信號來提高測量質量。帶寬限制可用于有選擇地降低高于感興趣頻率的噪聲，平均可用于降低信號上的不相關或隨機噪聲。高分辨率采集模式提供帶寬限制和降噪，提高垂直分辨率，甚至適用于單次模式采集的信號。
6. 準確性和安全性：為獲得最佳準確性，請務必在正常工作范圍內且低于峰值額定值使用設備。而且，為了您的安全，請始終保持在設備的絕對最大規格范圍內，并遵循制造商的使用說明。
測量開關損耗 - 手動設置和內置測量
測量關斷損耗的一種方法是使用門控測量。目的是測量關斷階段的平均功耗。在本例中，MOSFET 的 V DS是使用差分電壓探頭采集的，在圖 4 中以黃色顯示。漏極電流是使用 AC/DC 電流探頭采集的，以青色顯示。調整每個通道的垂直靈敏度和偏移量，使信號占據垂直范圍的一半以上，但不會超出標線的頂部和底部。
圖 4. 使用波形乘法和對整個采集過程中的功率數據進行平均測量的開關功率損耗測量。該技術依賴于手動設置，使用該示波器的標準功能。
穩定的顯示對于視覺分析很重要，因此示波器的邊沿觸發設置為電壓波形上的 50% 點。然后設置采樣率以確保信號邊沿上有足夠的時序分辨率。在這種情況下，6.25 GS/s 的采樣率會在開關波形的每個邊沿上產生許多采樣點。最后，啟用高分辨率采集模式以將垂直分辨率提高到 16 位。
然后使用波形數學將電流乘以電壓以創建橙色瞬時功率波形。使用自動測量來測量功率波形的平均值或平均值。
在本例中，工程師手動調整示波器以優化開關損耗測量的質量。稍后，該工程師或其他工程師可能會稍微不同地設置測量，從而導致不同的測量結果。通過功率分析軟件自動執行測量可以消除許多變化源。
測量開關損耗 - 使用功率分析軟件自動測量

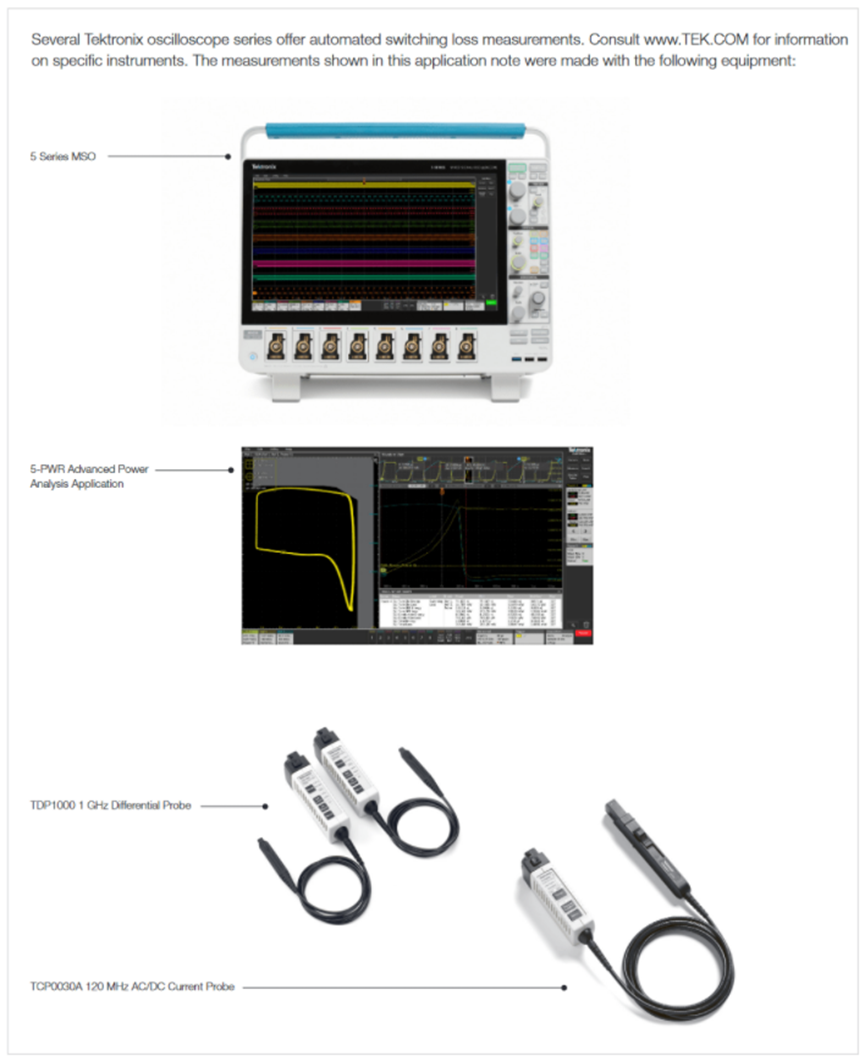

為了持續優化設置并提高測量可重復性，功率測量應用程序可能很有用。在這種情況下，PWR 高級功率分析應用程序為開關損耗測量提供自定義自動設置，然后只需按下按鈕，即可進行全套開關損耗功率和能量測量。
轉換速率和開關損耗

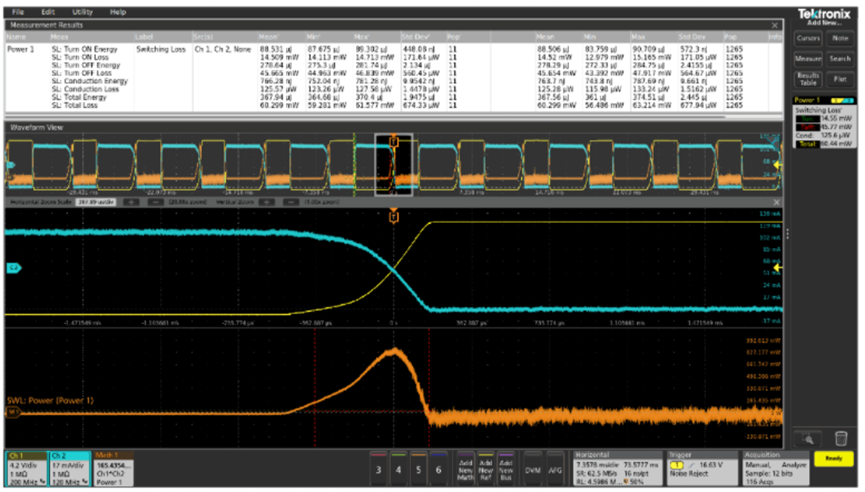

正如檢查瞬時功率波形所預期的那樣，并且如圖 5 中的開關損耗測量值所示，關斷損耗是總開關損耗中的主要損耗機制。這種高損耗的一個潛在原因是開關驅動電路的性能。如果驅動信號的轉換時間或壓擺率比預期慢，則開關在開啟和關閉狀態之間的停留時間將比預期更長，并且開關損耗將高于預期。
壓擺率測量是給定時間間隔內的電壓變化（通常在邊緣的 10% 和 90% 點之間），單位為伏特/秒。因為數學導數本質上是一個高通濾波器，因此會加重噪聲，建議您使用平均來減少隨機噪聲對這些測量的影響。
通過將一個波形光標放在信號邊沿的 10% 點，將另一個光標放在波形邊沿的 90% 處，可以使用光標手動進行轉換速率測量。然后通過將電壓測量值之間的差異除以光標之間的時間差來計算壓擺率。該技術要求用戶估計波形上的 10% 和 90% 點并計算結果。

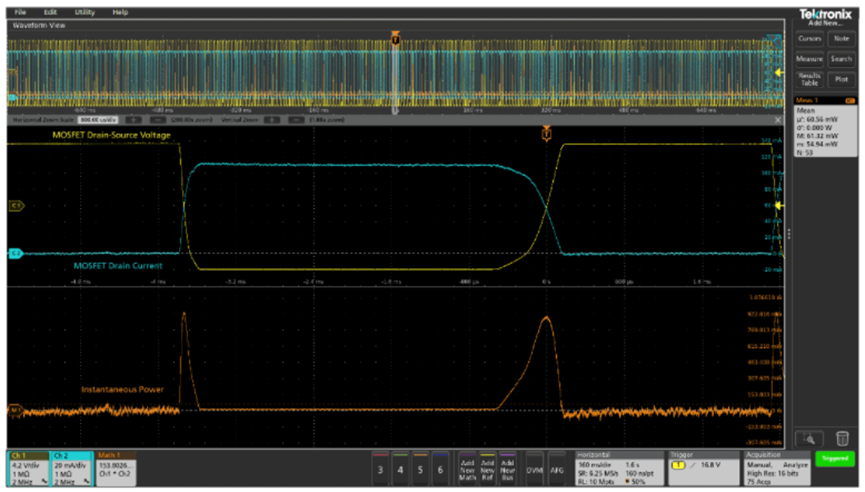

圖 6. 軌跡圖顯示了多個周期的開啟（綠色跡線）和關閉（紅色跡線）期間的電壓與電流關系，顯示了開關如何隨時間變化。在這個測試電路中，漏極電流受到電阻器的限制，所以曲線是線性的。
許多示波器可以通過自動測量改進這一過程。自動幅度和上升時間測量可用于確定信號幅度，將測量閾值設置為該幅度的 10% 和 90%，然后測量信號的上升時間。而且，在復雜信號的情況下，光標選通可用于將測量集中在波形的特定部分。然后通過將幅度乘以 80% 并除以上升時間測量值來計算壓擺率。
然而，功率分析軟件使壓擺率測量設置變得容易，并且隨著設計工程師調整電路中的元件值，它減少了測量結果的變化。

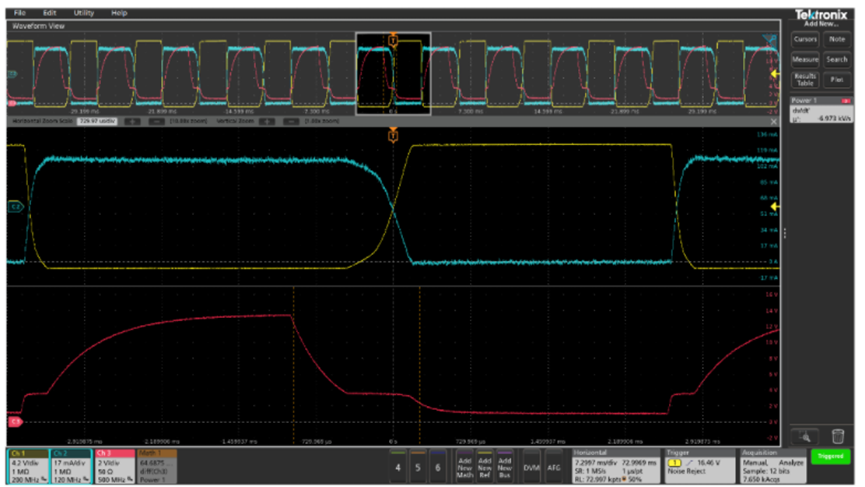

圖 7. MOSFET 柵極信號的自動轉換速率測量。
對 MOSFET 柵極（VGS，在圖 7 中的通道 3 上以紅色顯示）上的光標門控壓擺率測量表明，開關信號比設計規范慢得多，因為柵極處的電容高于預期。開關裝置。

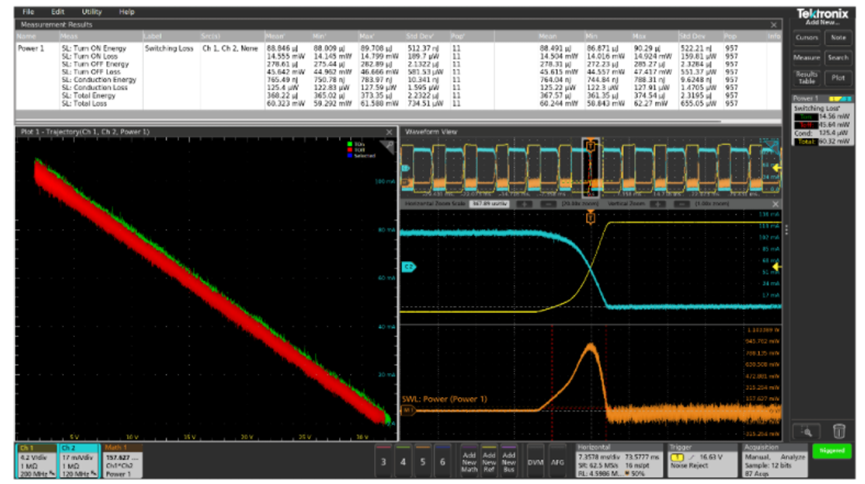

圖 7 中垂直光標之間顯示的指數衰減是柵極驅動電路的輸出阻抗、開關 MOSFET 器件內的寄生柵極電容和柵極處的電路板電容的函數。當驅動信號的速度增加時，通過降低柵極驅動輸出阻抗和柵極節點處的電容，開關損耗改善了近 30%，如圖 8 所示。
開關損耗測量是優化開關模式電源效率的關鍵部分。通過使用良好的測量技術和自動化功率測量，可以輕松快速且可重復地進行一系列復雜的開關損耗測量
