要測量接地信號部分的細節，可以放大波形，使信號的較高部分離開屏幕。這是一種很好的方法，但您必須注意，除非小心，否則過度驅動探頭或示波器輸入放大器會導致失真。有源探頭和示波器前端中的放大器設計為在其線性范圍內工作。在線性范圍之外，輸入信號可能會失真。（有源探頭的線性動態范圍通常在數據表中指定。示波器的線性范圍大約是全屏。）當信號超出線性范圍時，放大器會過度驅動并且可能需要大量時間恢復。這也稱為階躍響應建立時間。例如，泰克 MSO/DPO70000 系列示波器指定了三個參數：增益穩定（滿量程）、穩定誤差 (%) 和時間。這些指示特定的滿量程電壓范圍、屏幕上允許的該范圍的百分比以及波形恢復到正常操作的典型時間。

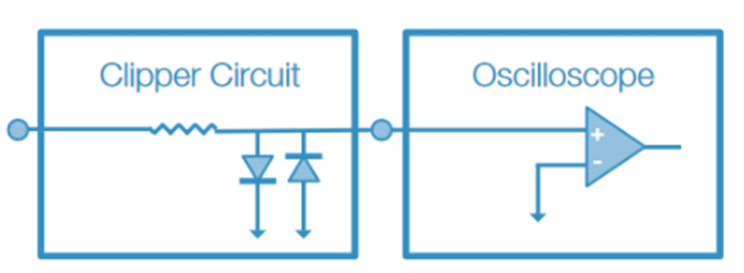

圖 9. 將輸入信號限制在 0V（接地）附近的感興趣區域的簡化限幅器電路。

為了進行高分辨率測量，通常不建議過度驅動放大器并超出動態范圍。但是，如果您測量在過驅動條件之前或之后發生的部分信號，您可能能夠獲得良好的測量結果，從而使放大器完全恢復。您不應過度驅動示波器或探頭放大器，而應考慮使用教科書和行業文獻中的眾多標準信號削波電路之一。限幅器電路（如圖 9 所示）通常用于限制示波器的電壓輸入。圖 9 中的電路將用于將輸入鉗位到接地上方或下方的一個二極管壓降，以便在感興趣點周圍獲得更高的分辨率（在這種情況下，地周圍的小信號），而不會過度驅動 ADC 的線性范圍。類似的電路可用于抵消地面以上或地下的感興趣區域。
