示波器測量電信號的電壓，然后用波形圖形表示。然而，示波器可用于對許多不同的應用進行測量——其中之一就是頻率。但是示波器究竟是如何測量頻率的呢？嗯，有一個簡單的答案，然后有一個稍微復雜的答案。

在大多數（如果不是全部）現代數字示波器 上，計算已為您完成，因此您可以在測量電壓時獲得頻率讀數。只需按幾個按鈕即可查看您要檢查的信號頻率，以及標準偏差和平均頻率等其他統計數據。但是，有一些方法可以在沒有技術幫助的情況下計算頻率。

如何計算頻率

您可以使用示波器上的水平刻度輕松測量時間和頻率。如果您想在進行頻率測量時確保準確性，它有助于增加示波器顯示屏上的信號區域——使其更大，以便您可以更輕松地轉換波形。

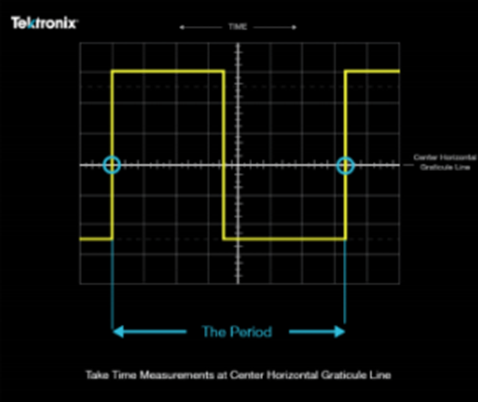

首先，您需要使用示波器上的水平刻度來測量時間，并計算從波形一端到另一端與中心水平刻度線相交的水平格數。然后，您可以將水平格數乘以時間/格數以找到信號的周期。一旦你有了這個，你可以執行頻率計算：一除以周期。從數學上講，這可以表示為frequency=1/period。

數字示波器上的自動測量

如前所述，大多數高質量數字示波器會自動進行測量，這意味著您不必進行計算。在泰克示波器上，您可以在顯示屏上的“測量”標記下找到時間測量。這將為您提供準確的實時頻率讀數，該頻率將根據傳輸的信號而變化。

您還可以訪問所有統計數據。通過這種方式，您可以查看頻率的標準偏差、平均值、最大值和最小值，從而更好地了解信號的反應方式。

用示波器測量頻率

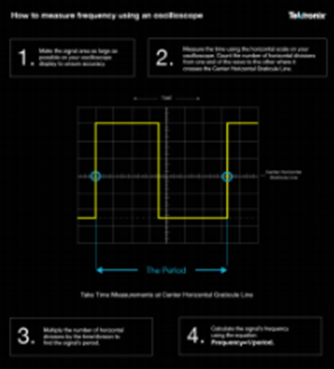

如何使用示波器測量頻率
