傳感器概述

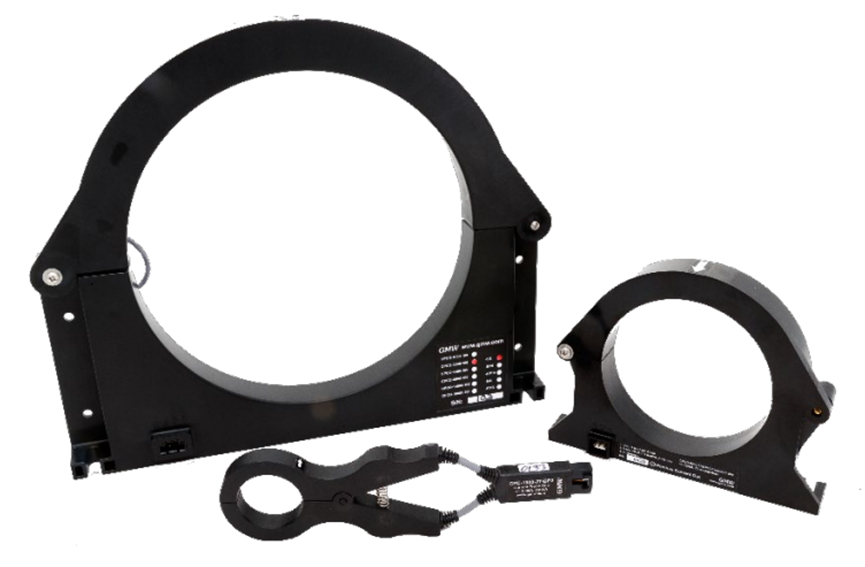

與開環或閉環霍爾效應或類似電流傳感器不同，GMW CPC 和 CPCO 電流探頭沒有磁芯。相反，電流周圍的磁場由“點”場傳感器陣列“采樣”。求和算法用于生成一個輸出信號，該信號很好地近似于沿著包圍電流的線的安培線積分。

安培定律的一個重要結果是，對于未被線路包圍的電流，線路積分為零。 GMW 求和算法在抑制來自探測器外部（未封閉）的電流或磁場源的磁場方面非常有效。

從過流中恢復

CPC 和 CPCO 探頭中使用的場傳感器在標稱場范圍內對場具有線性響應。在場范圍之外，傳感器以與場相同的極性電飽和。因此，輸出信號準確地給出了過載電流的符號。當傳感器飽和時，無論施加場的時間有多長，都不會損壞傳感器。當字段返回到

傳感器場范圍 傳感器在 <10us 內跟蹤場，沒有電滯后，也沒有損壞。

即使峰值電流非常高，例如斷路器測試中的 200kA，CPC 和 CPCO 的這種行為也能使其應用。 Rogowski 線圈交流電流探頭可用于測量非常高的峰值電流，但由于它是交流探頭，因此無法準確顯示電流歸零。 GMW DC/AC CPC 或 CPCO 可與 AC 探頭并聯使用，以顯示初級電流在范圍內時的電流行為。輸出信號在大約 10us 的延遲內是準確的。

典型的基于霍爾或 MR 的電流傳感器具有帶間隙的磁芯，而霍爾或 MR 傳感器位于間隙中。使用開環電流傳感器，磁芯會朝著高電流方向磁飽和，并且在電流恢復后，磁芯中會出現剩磁，這實際上是零偏移。閉環電流傳感器具有補償線圈，伺服電路驅動補償電流通過線圈，以保持與初級電流產生的通量相反的通量。這將磁芯保持在大約“零凈通量”并且磁芯間隙中的場傳感器保持在大約零場。在補償電流達到標稱極限之前，閉環傳感器具有非常好的性能。在該電流之上，核心飽和。在這種情況下，一些零磁通電流傳感器會振蕩，輸出信號與初級電流無關。某些傳感器在這種狀態下運行且持續電流過載可能會導致永久性損壞。通常很難在已發布的規范中找到電流過載的后果。閉環/零磁通電流傳感器的一個優點是它們可以具有高靈敏度、良好的線性度和大動態范圍（最大電流/等效噪聲電流）。
