在最基本的層面上,示波器的電信號圖顯示了信號如何隨時間變化(圖 2):

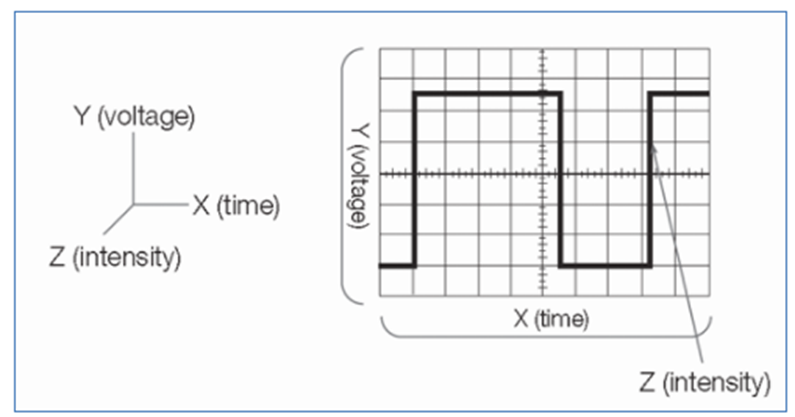

圖 2:顯示波形的 X、Y 和 Z 分量。
顯示器的強度或亮度有時稱為 Z 軸。在數字熒光示波器 (DPO) 中,Z 軸可以通過顯示器的顏色分級來表示(圖 3)。
圖 3:具有 Z 軸強度分級的兩個偏移時鐘模式。
