DASYLab 2016 和 Omega Engineering 高速模擬和數字輸出設備——建議的輸出塊大小

用于 DASYLab 2016 的 Omega Engineering OMB-DRV 驅動程序使用通用庫與支持的設備進行通信。

支持硬件定速模擬輸出的設備需要大緩沖區以防止數據欠載錯誤。UL 幫助和設備規范通常不夠具體，無法確定正確和最佳的輸出緩沖器。本文提供了支持設備的推薦緩沖區大小表。DASYLab 驅動程序使用塊大小設置來確定分配給模擬和數字輸出的緩沖區。

請注意，模擬輸出和模擬輸入在支持的設備上使用不同的硬件時鐘進行高速輸入和輸出。您可以為每個子系統配置不同的采樣率。如果要將來自模擬輸入的數據連接到模擬或數字輸出，則需要將采樣率和塊大小設置為相同，或者需要使用信號分析數據窗口增加輸出模塊的塊大小模塊。

當 Omega Engineering DAQ 設備和DASYLab 輸出控制模塊使用彼此不同步的不同時基時，會發生數據欠載 。要解決此問題，請對兩個輸出模塊使用相同的時基：

將 Omega 輸出模塊上的同步時基選項設置為“時基”

并將 DASYLab 輸出控件上的同步時基設置選項設置為 “<Omega 設備> - 輸出硬件”。

使用 DASYLab 2016 創建新工作表時，Omega 設備默認選擇輸出硬件時基 。您必須為 DASYLab 輸出控制模塊選擇相同的輸出硬件 時基：

1、雙擊DASYLab輸出控制模塊，點擊“選項”。

2. 單擊時基設置下的下拉列表并選擇    “<Omega Device> - Output HW”時基。

在 DASYLab 版本 14 中打開版本 13 工作表時，您必須為 Omega 硬件設備和DASYLab 輸出控制模塊選擇 輸出時基硬件 ：

1、雙擊Omega輸出模塊，點擊“Hardware”。

2. 將同步時序選項設置為“時基”。

3. 單擊確定兩次并返回工作表。

4. 雙擊 DASYLab 輸出控制模塊并選擇選項。

5. 將同步“時基設置”選項設置為    “<Omega 設備> - 輸出硬件”時基。”

6. 單擊確定兩次并返回工作表。

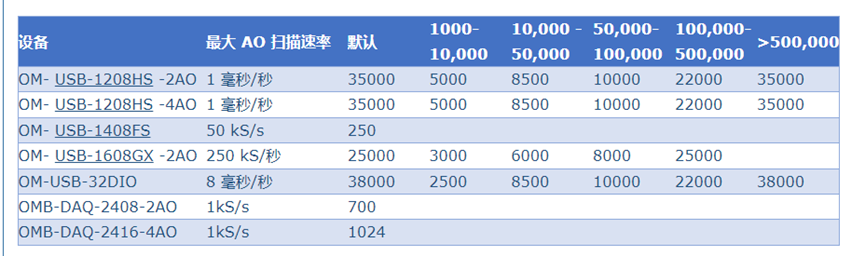

使用下表中建議的塊大小以避免模擬輸出上的數據不足。

如果此表對您沒有幫助，請聯系客服人員。您將需要 DASYLab 許可證的詳細信息（版本、類型、序列號）、OMB-DRV 驅動程序的版本、通用庫/InstaCal 的版本以及您正在使用的設備的確切型號。
