Rocoil? 1000 型柔性 Rogowski 線圈可提供各種長度和橫截面直徑以及屏蔽和非屏蔽版本。通過合適的電子積分器，這些線圈可用于測量分辨率低至 1mA 的小電流和大于 1MA 的大電流。Rogowski 線圈傳感器與被測電路完全隔離，即使對于非常低阻抗的電路也不會影響被測電流。

1000 系列特點

靈活的 Rogowski 線圈，末端位置易于推到一起

堅固的結構

也可用于永久性安裝的“螺釘擰緊”末端位置

兩層絕緣

內部補償線圈最大限度地減少來自相鄰導體的干擾

黃色內層絕緣表示絕緣是否損壞

準確度 1%

提供屏蔽或非屏蔽版本

良好的外部磁場抑制

低橫截面的“自由端”有助于在有限空間內安裝圓形導體

對導體內線圈位置的敏感性低

長度可達數米

線圈截面可小至6mm

可用于測量從小于 1Hz 到大于 100kHz 的頻率

還有其他設備可以在不與導體電接觸的情況下測量電流。其中許多（包括傳統的電流互感器）使用鐵磁芯并受到磁飽和效應的影響，從而限制了它們可以測量的電流范圍。另一方面，Rogowski 線圈是“線性的”；它不飽和，線圈和導體之間的互感與電流無關。Rogowski 線圈系統的許多有用特性源于它們的線性度。

它們具有很寬的動態范圍，因此可以使用同一個線圈來測量非常小的和非常大的電流

校準更容易，因為可以在任何方便的電流水平校準線圈，并且校準對于所有電流都是準確的，包括非常大的電流

可以建造非常緊湊的線圈，可以安裝在狹窄的空間中。因此，它們對于改造應用非常有用。

產品選項

/PUSH 推入式末端

/SCR 螺旋式末端

/HIGH 更高輸出版本（僅限 1012、1022 線圈）

線圈規格必須包括線圈長度和輸出電纜長度。

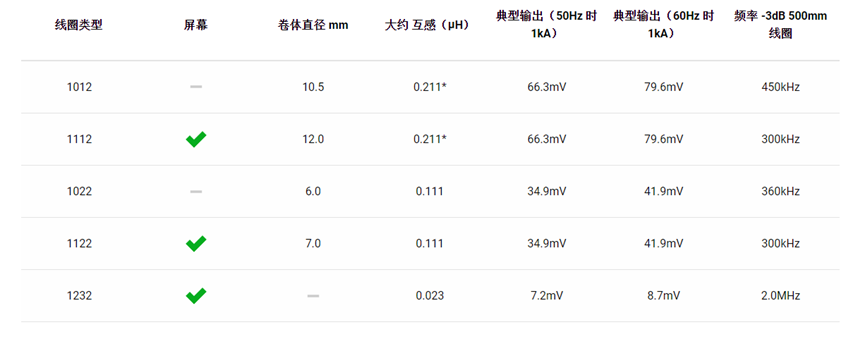

線圈類型由 4 位代碼指定：

第一：1 - 與內部補償線圈對接在一起

第二：0 - 無屏蔽，1 - 編織屏蔽，2 - 箔屏蔽

第三：1 - 標準橫截面，2 - 小橫截面，3 - 低輸出

第四：0 - 無絕緣，1 - 單層絕緣，2 - 雙重絕緣
