Bergoz Instrumentation TechNote 將在真實梁上獲得的數據與使用儀器模擬梁在發貨前在實驗室中獲得的數據進行比較，以預測 In-flange.FCT 在梁上安裝后的性能。

Bergoz Instrumentation In-flange.FCT 是一種寬帶電流互感器，旨在作為加速器真空室的一部分用螺栓固定到位。其目的是在電流互感器帶寬允許的最高頻率范圍內觀察梁的縱向輪廓或波形。

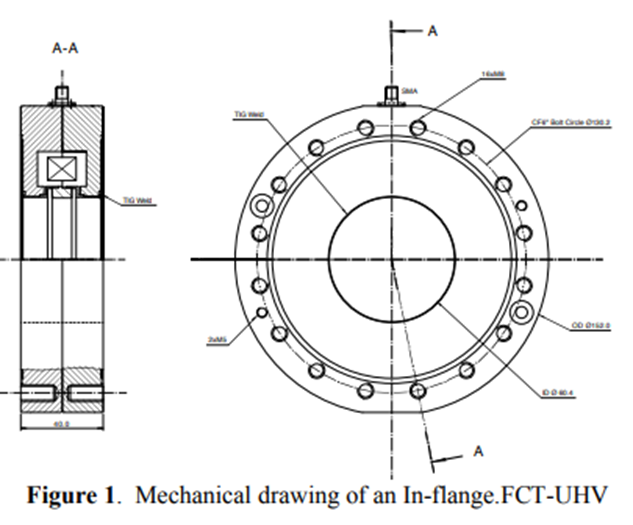

陶瓷環中斷真空室的電氣連續性；這可以防止壁電流——在壁室表面循環的電子束電流的相反極性圖像——通過電流互感器孔，防止它干擾電子束電流讀數。

可伐管真空釬焊在通常稱為“間隙”的陶瓷環兩側，并通過 TIG 焊接到不銹鋼法蘭上。

Bergoz Instrumentation In-flange.FCT 在裝運前的特征如下：- 使用 RGA 殘余氣體分析儀分析真空污染物濃度- 使用快速脈沖發生器（典型值上升 150ps）模擬射束電流以進行時域測量和 VNA Vector 用于頻域測量的網絡分析儀。

這兩種模擬技術只是對真實光束的較差近似：

- 它們的源阻抗為 50 歐姆，而梁——作為真正的電流源——具有無限阻抗

- 光束脈沖上升時間可以明顯快于脈沖發生器或 VNA 獲得的上升時間。

因此，將 In-flange.FCT 對模擬梁的響應與真實梁的響應進行比較是很有趣的。

交付給 DESY 的 In-flange.FCT 在 Petra-II 環上以單束模式進行測試。

下文給出了臺上結果和梁上結果之間的比較。

在比較結果之前，必須注意：

- 使用短同軸電纜讀取臺架測試信號

- 光束測試信號是用 30 米長的 1/2" RFS 型電纜測量的。

- 陶瓷間隙寬度約為。 4mm 和間隙電容約。 12pf。

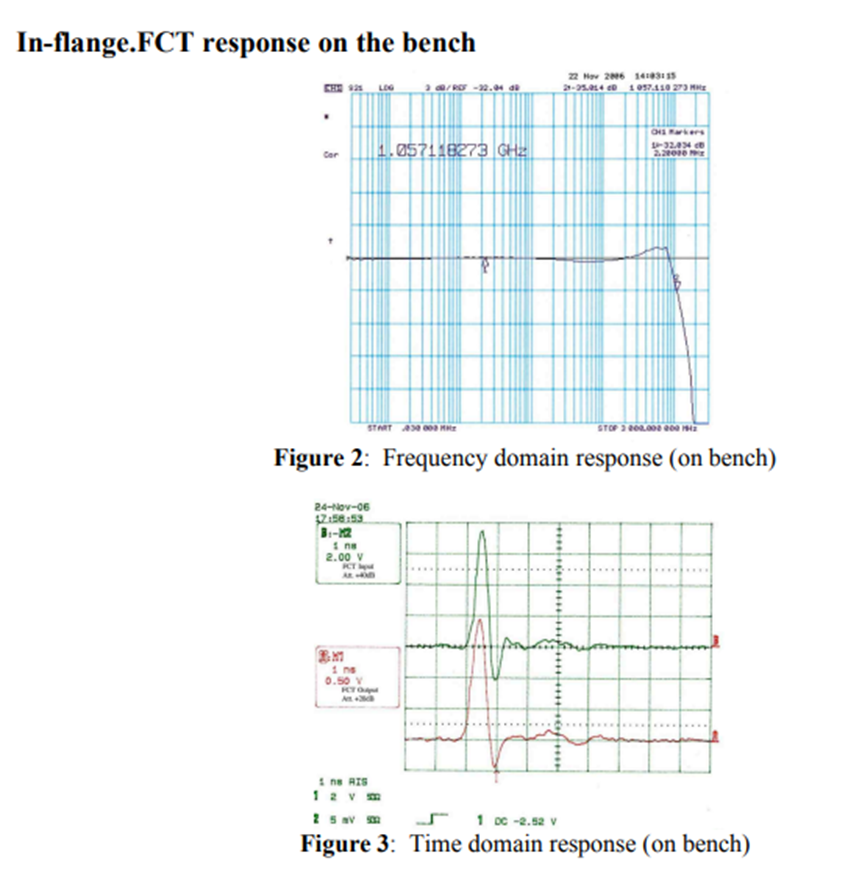

下面的軌跡是 In-flange.FCT 的脈沖輸入。

上面的跡線是 50 歐姆終端的 In-flange.FCT 輸出。

上截止頻率 1.06 GHz (-3dB) 和上升時間之間的良好一致性。 300ps清晰可見。

FCT 響應光束

Petra-II 填充有寬度 << In-flange.FCT 上升時間的單電子束。

該束在 FCT 上截止點上方的法蘭內裝配方式中具有激發共振的潛力。

輸出電纜為 1/2" RFS 型，30 米長 未添加濾波器。

上升時間 374ps 下降時間 356ps 可以清楚地看到輸出波形的快速衰減。
