使用基于示波器的解決方案測試電源和信號完整性有一些固有的挑戰，需要考慮和解決以獲得最佳性能。我們將在這里討論其中的五個，但首先讓我們退后一步，定義我們所說的電源和信號完整性的含義。
信號完整性 (SI) 分析側重于發送器、參考時鐘、通道和接收器在誤碼率 (BER) 方面的性能。電源完整性 (PI) 側重于配電網絡 (PDN)提供恒定、清潔電源軌 和低阻抗返回路徑的能力。SI 和 PI 具有廣泛的相互依賴性。PDN 會導致噪聲和抖動。電路設計和組件——芯片封裝、引腳、走線、過孔、連接器——影響 PDN 的阻抗，從而影響供電的質量。
我們知道，從電源軌引入噪聲和抖動會導致高速串行網絡中的誤碼率，這至少會降低這些嵌入式系統的效率。但在最壞的情況下，可能會導致位損壞或數據線損壞，從而在關鍵任務環境中發生故障。
電源完整性不僅僅是將電壓保持在適當?shù)姆秶鷥?nèi)。PI 是保證施加到電路或設備的電源適合電路或設備所需的性能。其目的是保持從發電到消費的電力質量。實現可接受的電源完整性意味著噪聲水平在定義的容限范圍內。
這變得越來越重要，因?yàn)橐箅娮釉诟〉恼嫉孛娣e內執行更多的功能。隨著占用空間的不斷縮小和復雜性的增加，嵌入式系統越來越接近供電路徑或電源完整性組件。
解決在測試和分析電源完整性和信號完整性時需要解決的一些關鍵問題非常重要。在這里，我們將討論其中五個：
過濾掉 AC-DC 電源轉換中的紋波。在這里，設計人員需要保持最佳電源質量，確保所包含的任何類型的開關紋波都不會流入下游——同時保持高效率。設計人員必須確保為整個配電網絡 (PDN) 供電的高效/低噪聲直流轉換，確保將電源噪聲 (PSN) 保持在最低水平。
DC-DC 電源轉換。在電源的這個階段，設計人員正在向最后階段或負載點 (POL) 組件供電。這些電源軌中最敏感的包括那些用于高速數據轉換器、FPGA 內核軌和數字信號處理器 (DSP) 的電源軌。嵌入式設計可能有 1000 個電壓和接地平面，用于跨組件傳輸電源。處理不同電壓水平的不同負載也是一個挑戰。
測量系統對結果的影響。這包括正在使用的示波器、 不同的測量方法、探頭以及在探頭尖端前使用的任何適配器。所有這些都非常重要， 因此您可以了解它們對您的測量的影響。

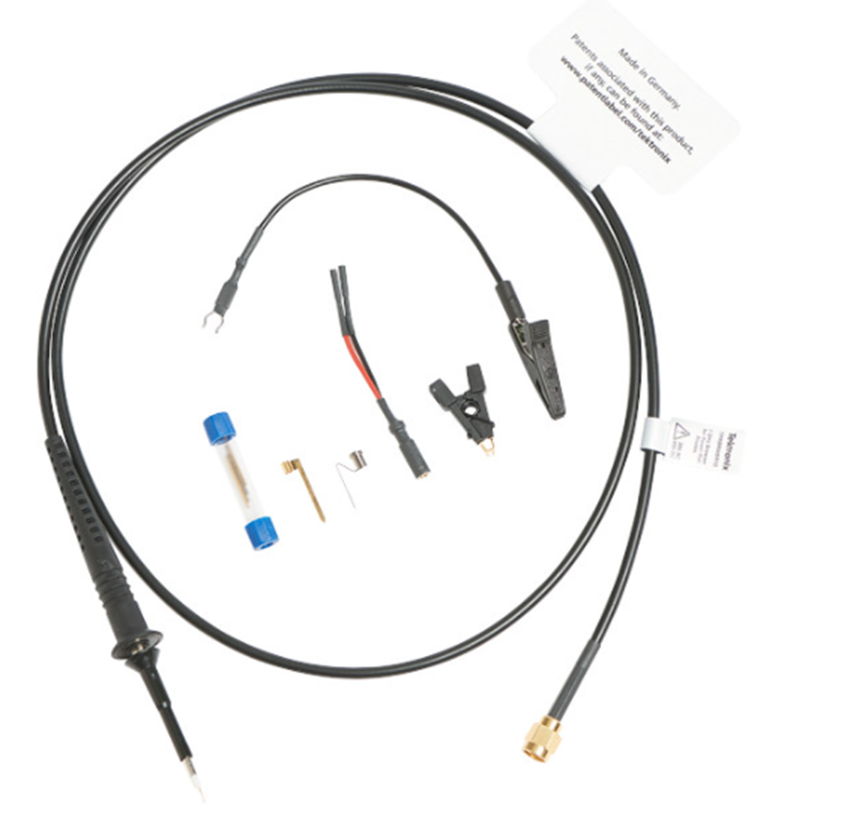

將探頭連接到您的系統有多種選擇，它們都有不同的用途
這方面的一個例子是添加任何探頭引線，這會降低測量系統的總帶寬。探頭連接便利性與性能之間存在共同的權衡，因此了解您分配的任何連接器的帶寬和共模抑制非常重要。
信號完整性與電源完整性。由于電源完整性和信號完整性 相互影響，因此了解它們各自如何影響測量至關重要。來自一個的噪聲會影響另一個，您需要了解這些測量之間的差異，以確定噪聲源的根本原因。設計人員需要在時域和頻域中關聯敏感電源軌上的紋波。
整個頻率范圍內的設備響應。所有設備都在一個頻率范圍內變化，了解阻抗以及電源下的組件如何在該頻率范圍內變化非常重要。這用于確定控制電源所需的基本諧振頻率。

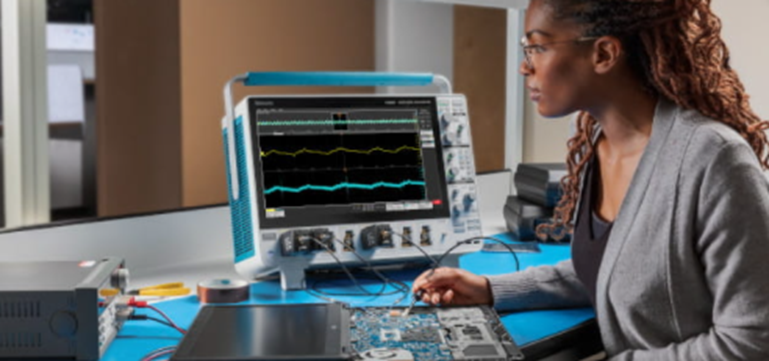

6 系列 MSO 等示波器提供了許多電源完整性分析功能
信號完整性和電源完整性通常被視為獨立的學科，但我們已經看到您需要很好地了解它們的差異才能解決這五個關鍵挑戰。幸運的是，像6 系列 B 混合信號示波器 (MSO)這樣的泰克示波器 擁有必要的工具，可以在一個易于使用的觸摸屏環境中將這兩個學科結合起來。
