為什么你應該關心抖動

抖動是一個常見問題。信號相對于預期時間位置的量化錯位，抖動最終是串行鏈路性能的關鍵定義的退化，即誤碼率。配電網絡 (PDN) 會引起噪聲和抖動；兩者都會導致傳輸錯誤并增加串行鏈路的誤碼率。

工程師需要根據誤碼率明確表征他們的設備。他們想知道他們的設備是否達到了目標誤碼率，是否具有前向糾錯功能，以及他們需要達到的目標誤碼率是多少。不同元素的行為與設備的總體行為和損傷非常相關。

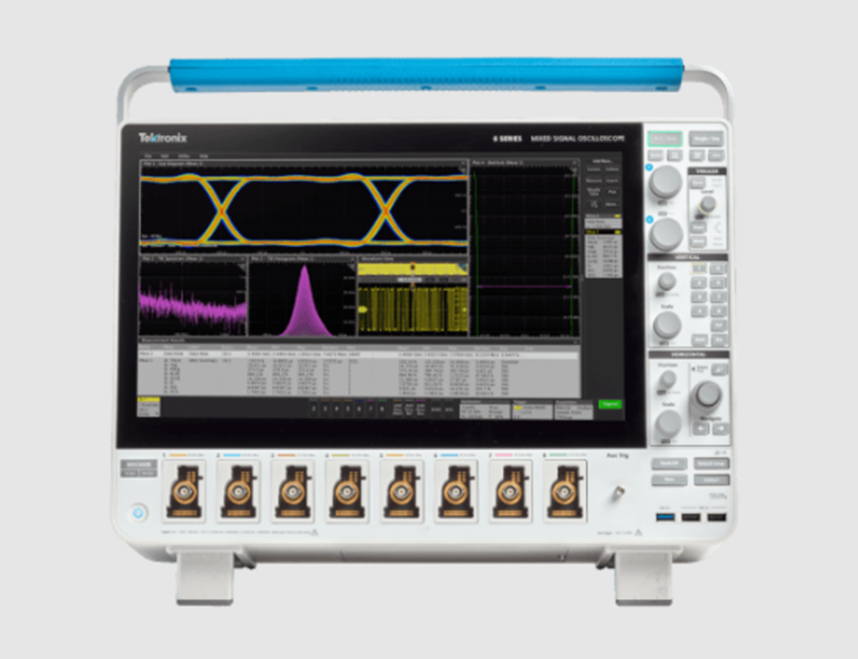

傳統上，誤碼率測試儀（BERT）被用作直接測量誤碼率的儀器，這是實際的測量目標，但這些設備非常昂貴，并且它們并不能真正幫助人們識別造成損害的根本原因鏈接。因此，業界開發了使用示波器和高級定制分析工具的替代方法，這些方法更專注于錯誤原因，更具成本效益并具有更快的吞吐量。誤碼要求已轉化為抖動和噪聲預算。

考慮帶有發送器、通道和接收器的串行鏈路。從接收端的角度，我們可以看到決策閾值受到系統噪聲的影響，時間參考受到抖動的影響。通過提取抖動和噪聲并在串行鏈路中清楚地識別它們，我們可以推斷它們的影響以預測誤碼率并了解系統的性能。抖動分析基于波形何時穿過水平參考線評估水平維度中的波形，而噪聲分析基于垂直參考線的交叉沿垂直維度評估，通常在眼圖的中心；結合抖動和噪聲分析可以更好地預測誤碼率性能。

抖動類型

抖動是由多種原因引起的，包括：

寬帶噪聲密度抖動：與功率損耗阻抗相關的寬帶噪聲，在敏感電路中表現為電壓，產生抖動。

電源軌諧振抖動：阻抗諧振，具有在敏感電路的電源軌中轉換為 AM 的噪聲峰值。

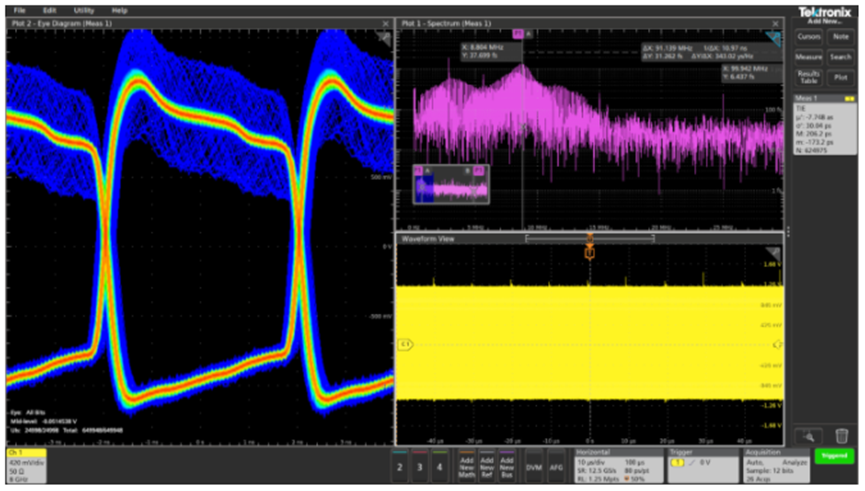

一種圖像顯示電力軌諧振抖動的圖形用戶界面

圖 1：電源軌諧振抖動示例

事件驅動的抖動：由于系統中發生的其他事情而發生的抖動。

調制引起的抖動：在電源軌上轉換為 AM 的 FM 或相位調制。

熱噪聲：通常是高斯分布，熱（或固有）噪聲是無界的，由載流子的隨機熱運動引起。這很像背景對話……隨機且不斷變化。

注入噪聲：來自電磁干擾 (EMI) 的抖動或來自相鄰布線的串擾，注入噪聲有界但與設備處理的數據流無關。它通常有一個固定的、可識別的來源，如振蕩器或電源。

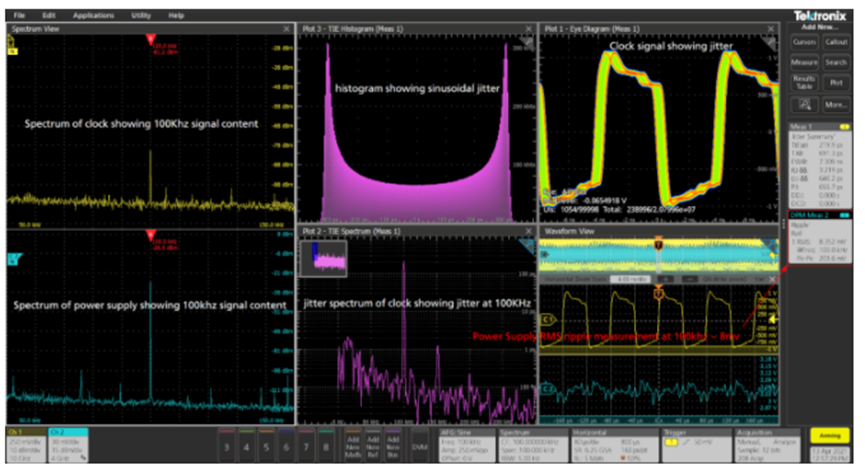

圖形用戶界面顯示來自電源的時鐘抖動

圖 2：電源時鐘抖動示例

傳輸損耗：由于帶寬限制、趨膚效應損耗、介電吸收、光纖中的色散或反射、阻抗和失配引起的抖動。

如何分析抖動和噪聲

目標是使用有限的采集數據預測設備在目標誤碼率規范下的行為。這些方法很復雜，需要測試人員對噪聲和抖動進行分解、協調和建模。它包括五個步驟：

1、獲取統計相關數據。如何做到這一點取決于所 使用的 示波器是實時儀器還是 采樣儀器。

2、分解并分離各種抖動和噪聲成分。

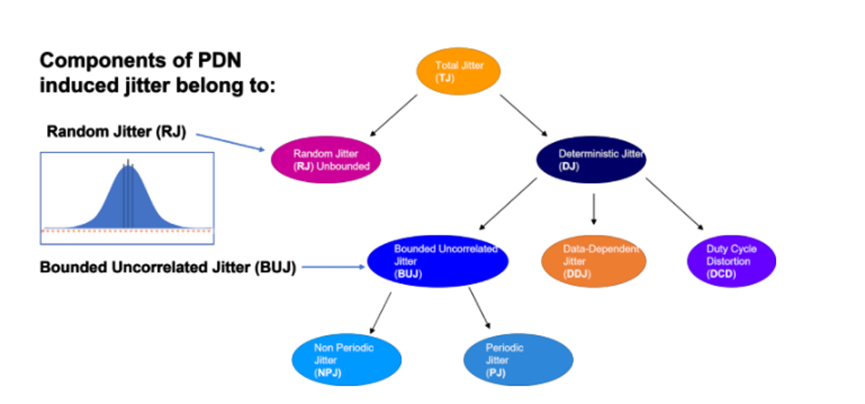

抖動分析模型及其對配電網絡 (PDN) 的影響

3、協調抖動和噪聲的影響。什么是抖動？什么是噪音？噪聲總是抖動，但抖動并不總是噪聲。

4、構建允許將行為外推到更高 BER 目標的統計模型。

5、對模型進行總抖動作為指定誤碼率 ( TJ@BER ) 和指定誤碼率下的總噪聲 ( TN@BER ) 的測量。
