使用時檢查電壓和紋波，以確保符合規格。

原型制作是設計周期中更令人興奮的步驟之一。這是您理想地看到您的設計愿景煥發生機的階段——也就是說，如果一切都按計劃進行。電路板布線、焊點、元件放置和寄生可能會出現很多問題，因此在測試原型電源時，謹慎進行是明智之舉。

這是常見的做法，但仍然值得一提的是，應使用數字萬用表檢查所有輸入和輸出級是否短路。對電路板上的所有關鍵電源點執行相同操作，以確保沒有任何電路意外短路。將低壓模擬和數字電路隔離成盡可能多的子電路。如果出現問題，這將有助于調試問題和損壞控制。

您的設計很有可能在板上至少有一個輔助電源。下一步是隔離該電源并測試帶負載和不帶負載的輸出。這將有助于表征電源本身并有助于隔離問題（如果有）。使用精密萬用表（如 DMM 7510（如上圖））檢查電壓和紋波，并確保一切都在規格范圍內。DMM 7510 的圖形界面還可以幫助您直接在屏幕上查看高頻紋波。如果您有興趣了解有關紋波測量的更多信息， 這里有一個應用筆記 ，可引導您完成詳細過程。

在電源隔離的情況下，檢查車載電源供電的所有低壓電路。使用隔離式直流電源（例如 Keithley 的 2280S）為各個低壓子電路供電，而不是板載電源。這將有助于隔離子電路的個別問題。

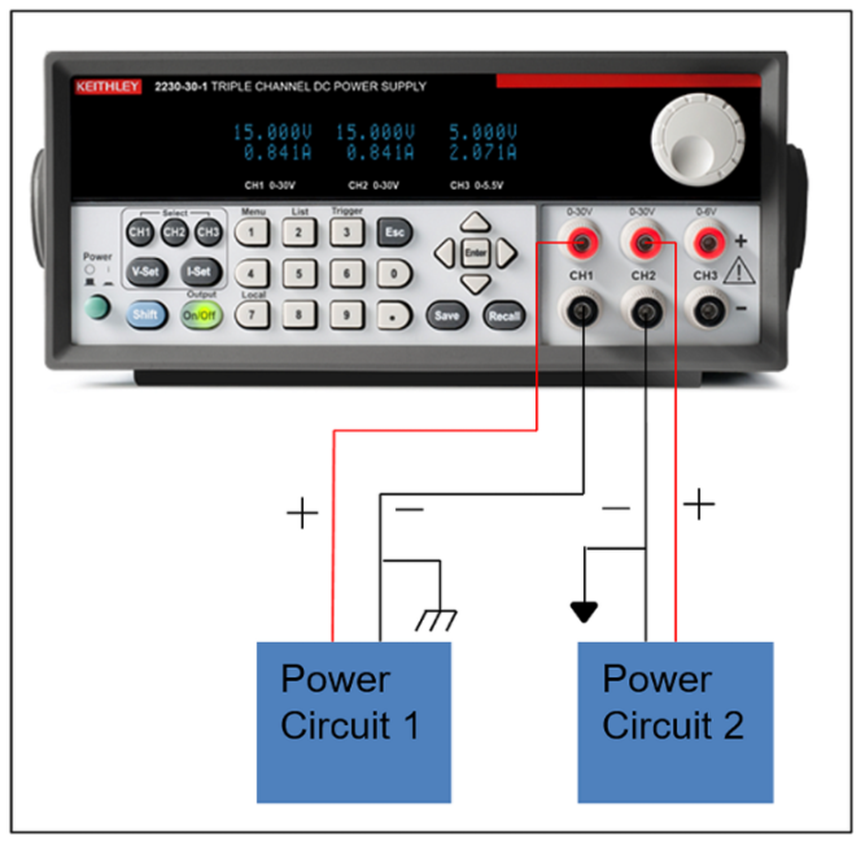

如果板載電源有多個輸出，您可以使用具有多個隔離通道的直流電源。使用可同時顯示編程設置和實際測量輸出的直流電源。這將使您能夠查看直流級是否消耗過多電流。您的另一個選擇是在電源和被測設備之間連接DMM，例如 DMM 7510，以密切監控電流消耗和功耗。在這個階段，如果需要，您還應該測試每個子電路的待機和狀態電流。吉時利 2280S 精密測量電源具有 10 nA 的分辨率和 0.05% 的準確度，有助于進行現代高效設計中常見的極低電流測試。
