大多數數據采集系統都提供單端和差分輸入連接。兩種類型的配置之間的一個區別是公共連接(低電平接地)。

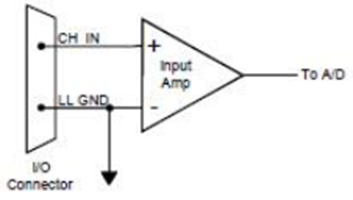

a)單端輸入測量所有輸入端共用的輸入通道高電平和低電平接地之間的電壓。這種類型的配置允許 DAQ 系統支持更多通道,但容易受到來自公共接地連接的噪聲的影響。

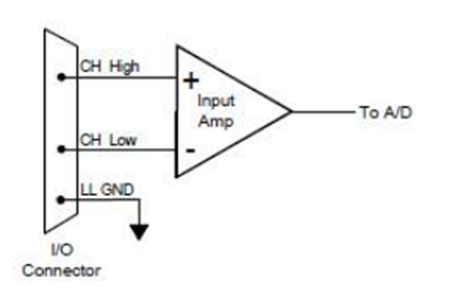

b)差分輸入測量共模范圍內兩個單獨輸入之間的電壓。測量獨立于低電平接地,這使其更不受噪聲影響。其原因是噪聲源存在于兩條信號引線上,而在差分模式下,僅測量兩條引線之間的差異。
