用于高壓用途的 Pearson 電流監視器具有大孔徑和圓角邊緣，以保持低電壓梯度。兩種標準表殼尺寸是內徑分別為 3 1?2 英寸和 10 3?4 英寸的表殼尺寸。如前所述，這些尺寸是雙重屏蔽的。額外的屏蔽提供了出色的電場穿透保護。由于安裝螺釘將外屏蔽接地，因此為從高壓導體到外殼的可能電弧提供了直接接地路徑。這種直接接地路徑將高壓進入儀表電路的危險降至最低。內屏蔽和同軸連接器是“浮動的”，因此可以在示波器、油箱隔板或任何方便的地方接地，以最大限度地減少接地回路并提高安全性。

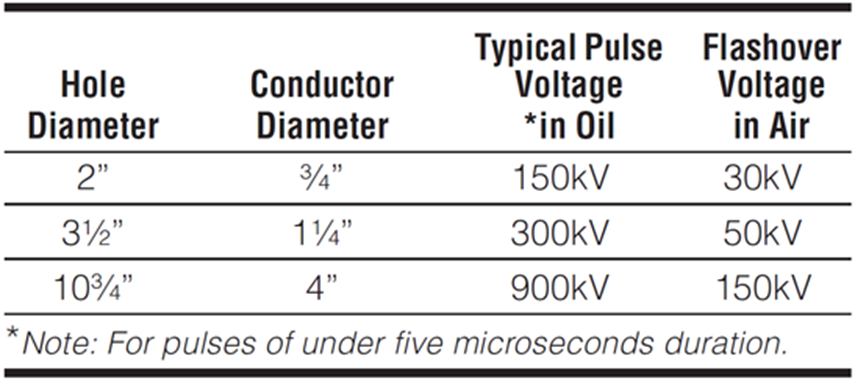

以 Pearson 電流監測器孔為中心的高電位圓形導體形成同軸幾何形狀。對于這種布置，當導體半徑與孔半徑之比為 1/e 時，導體表面出現最小電壓梯度。偏離最佳導體半徑的任一方向都會增加梯度并降低允許的工作電壓。表中列出了三種 Pearson 外殼尺寸的電壓和推薦的導體尺寸。當地環境的清潔對于實現可靠的高壓運行是必要的。

所有 Pearson 電流監測器均由與變壓器油兼容的材料制成。有關變壓器油的保養和處理、變壓器油中脈沖變壓器的使用等的詳細信息，請參閱 Pearson“高壓脈沖變壓器絕緣油保養和意外變壓器過電壓注意事項”（可向 Pearson 索取工廠）。

當 Pearson 電流監測器孔中的導體在變壓器油中以高直流電勢運行時，建議在導體和電流監測器之間放置由固體絕緣材料組成的屏障，以防止因異物而產生電弧在直流領域“排隊”。

典型的阻隔材料包括聚四氟乙烯管、層壓紙酚醛管和油浸（真空）牛皮紙。如果屏障材料用作定心裝置，同時接觸導體和電流監視器，則應在最短的表面路徑上留出足夠的爬電距離以防止擊穿。

在空氣中幾千伏的電壓水平下，普通的高壓絕緣電線就足以作為中心導體。在空氣中電壓高于 10 千伏時，建議使用大直徑的中心導體。隨著電壓水平接近孔尺寸的額定電壓，使用最佳導體尺寸變得更加必要。
