對 PCB 式羅氏線圈行波傳感器的結構參數進行確定后,還需要選取合適的采樣電阻。對于自積分的工作狀態而言,選擇合適的采樣電阻尤其重要。采樣電阻既影響線圈的高頻特性,也影響線圈的低頻特性,采樣電阻越小,線圈頻率特性越好。但在實際測量中,采樣電阻越小,線圈的增益也會越小,從而造成羅氏線圈輸出電壓的幅值較小,信噪比隨之降低。因此在選擇采樣電阻時,既要考慮線圈的通頻帶,也要兼顧降低負載帶來的負面影響。

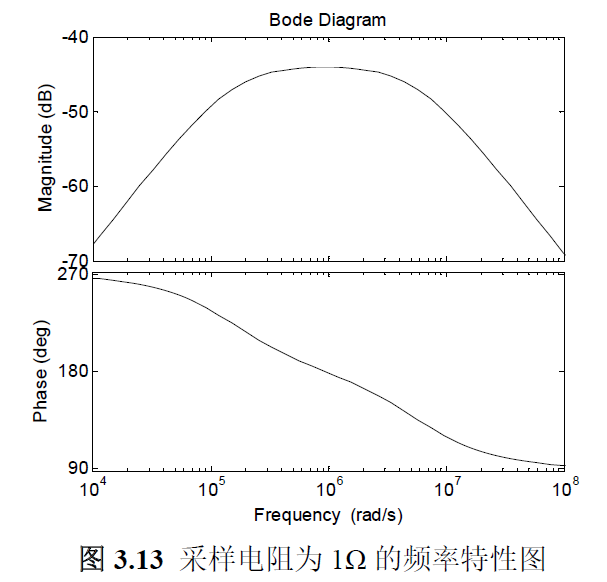

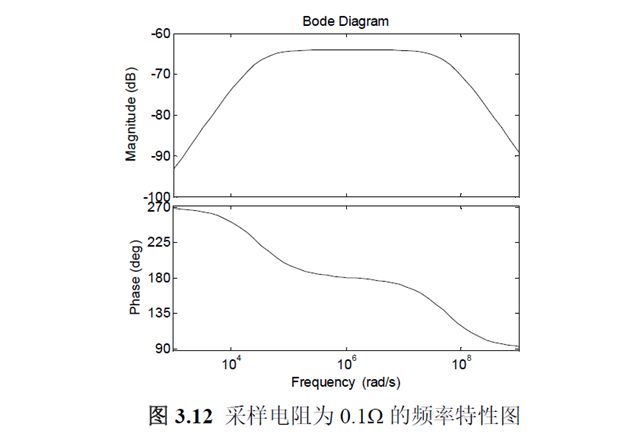

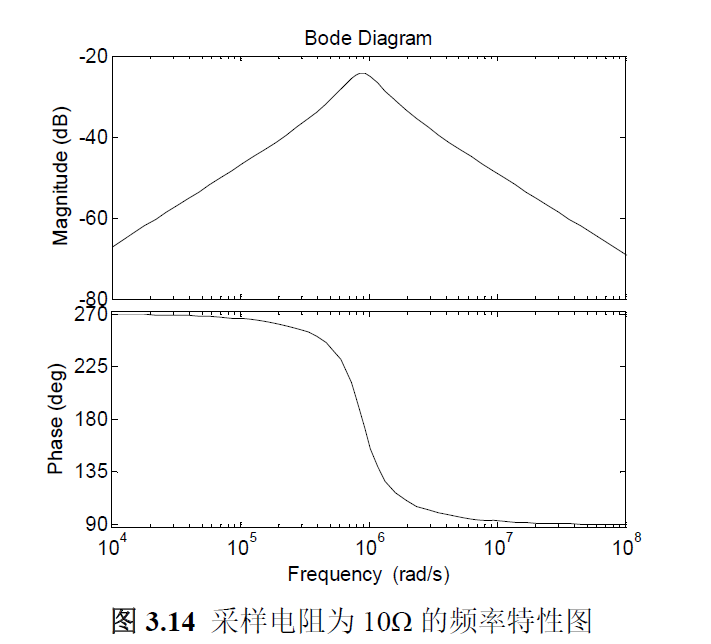

下面是在Matlab 中對不同層數的傳感器選擇不同的采樣電阻分別進行的仿真實驗。當用一塊PCB 板時,采樣電阻分別取0.1Ω,1Ω,10Ω 時繪制出的頻率特性曲線如圖3.12-3.14 所示。很明顯看出,采樣電阻對頻率特性影響也很大,0.1Ω 的頻帶最寬,但是幅值太小,1Ω 的情況頻帶又寬,幅值又比0.1Ω 的大。在這種情況下取1Ω的采樣電阻效果最好。
