簡介

4-20 mA 電流回路接口的出現是因?yàn)樾枰L距離傳輸信息。系統設計人員發現，與其改變電壓信號（易受噪聲和沿線電壓降的影響），他們還可以傳輸變化的電流而幾乎沒有缺點。在大多數情況下，信息只是控制某些事物的度量或值。例如，工廠過程可能需要將壓力值傳輸?shù)綌?shù)百英尺外的控制室。同樣，控制室我需要通過將 4-20 mA 信號發送回?cái)?shù)百英尺外的壓力控制器來調整壓力。

監測電流水平的儀器使用電阻將電流轉換為電壓。最常見的值為 250 歐姆精密電阻器，用于 1 至 5 VDC 電壓降。理想情況下，用于此類用途的電阻器應具有 0.1%（或更好）的容差，最小額定功率為 0.25 W，溫度系數至少為 25 ppm/°C。較低的電阻值，例如 62.5 歐姆 [對于 0.25 至 1.25 VDC 環路內的較低電壓降] 將要求儀器能夠充分測量如此低的值。例如，具有固定 5 伏輸入的儀器將使用 250 歐姆電阻器產生最佳精度，因?yàn)殡妷嚎缍认拇蟛糠址秶?/p>

歐姆定律：電流乘以電阻等于電壓。

為回路供電：

4-20 mA 傳感器通常指定 9 到 30 伏之間的激勵電壓。激勵電壓必須大于回路中所有電壓降的總和 - 包括沿電線的電壓降。例如如果有兩個監控過程，電壓需要大于10伏，否則會出現在上限范圍內的錯誤。而是選擇具有更大值的電源，18 到 24 伏似乎很受歡迎。

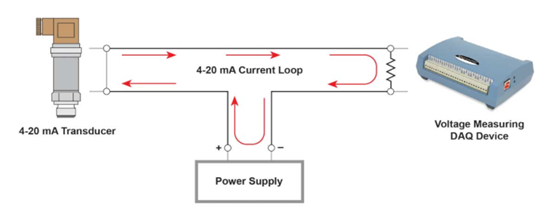

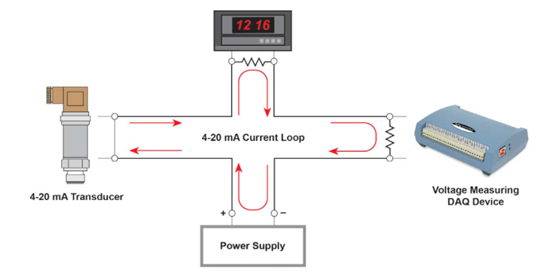

最好在電阻兩端使用差分端輸入，但如果注意避免接地環路，也可以使用單端輸入。下圖中，如果電源負極是系統地，DAQ和儀表是隔離的，則單端工作。但是，如果 DAQ 設備未隔離，它將從計算機接地，并且它與電源負極之間可能存在電壓差。在這種情況下，最好使用差分連接。如果負極和計算機接地之間存在很大差異，最好使用具有隔離功能的 DAQ 設備。

還應注意在回路中進行測量的位置。如果 DAQ 輸入對共模電壓敏感，則盡可能將其接地。在環路的其他地方，輸入將具有 5 伏或更多伏特的共模電壓。在這種情況下，隔離輸入效果最好。
