一個示波器探頭是一個設備，使一個測試點或信號源和之間的物理連接和電連接的示波器。根據您的測量需要，這種連接可以通過一根電線這樣簡單的東西或像有源差分探頭這樣復雜的東西來實現。從本質上講，探頭是將信號源連接到示波器輸入端的某種設備或網絡。

示波器探頭的工作原理

示波器探頭在信號源或被測設備 (DUT) 與示波器之間提供了高質量的連接。在選擇和使用示波器探頭時，有許多重要的考慮因素，包括物理連接、對電路操作的影響和信號傳輸。

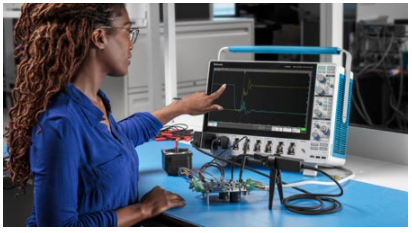

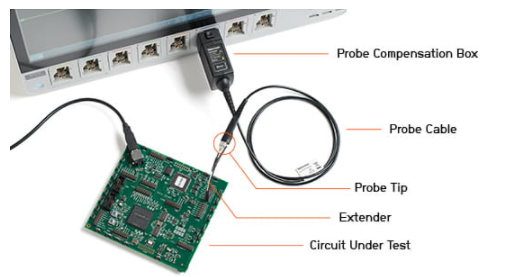

示波器探頭的解剖結構

大多數探頭至少有一米或兩米的電纜與之相關。探頭電纜允許將示波器留在手推車或工作臺上的固定位置，同時探頭在被測電路中從測試點移動到測試點。但是，在某些情況下，

探頭電纜可能會降低探頭的帶寬。因此，電纜越長，減少量越大。 示波器探頭的解剖結構

大多數探頭還具有探頭頭部或手柄，帶有探頭尖端。該探頭可以讓你當你操縱尖端測試點存放探頭。通常，該探頭尖端采用彈簧加載鉤的形式，可讓您將探頭連接到測試點。

連接探頭

將探頭連接到測試點可在探頭尖端和示波器輸入之間建立電氣連接。因此，探頭對被探測電路的影響（通常稱為“負載”）必須最小，并且它必須為所需的測量保持足夠的信號保真度。如果探頭不能保持信號保真度，或者它以任何方式改變了信號或改變了電路的工作方式，示波器就會看到并報告實際信號的失真版本。結果可能是不準確的測量。

好的示波器探頭

理想的示波器探頭具有以下關鍵屬性：

連接簡單方便

沒有適用于所有應用的單一理想探頭尺寸或配置。因此，設計了各種探頭尺寸和配置以滿足各種應用的物理連接要求。

絕對信號保真度

出現在探頭尖端的信號應在示波器輸入端忠實地復制。

零信號源負載

無法實現零信號源負載的探頭。它必須至少吸收少量信號電流才能在示波器輸入端產生信號電壓。因此，在使用探頭時會出現一些信號源負載。然而，目標應該始終是通過適當的探頭選擇來最小化加載量。

完全抗噪性

示波器探頭并非不受所有噪聲源的影響。屏蔽的使用允許探頭對最常見的信號電平實現高水平的抗擾度。但是，對于某些低電平信號，噪聲仍然是一個問題。
