以下 Python for Windows 示例演示了設備發現以及USB-CTR04以與計數器通道相同的速率對數字端口進行采樣的能力。
這是使用 ul.daq_in_scan() 而不是 ul.c_in_scan() 的一次性采集，不連續。使用一次性或有限模式（默認），ul.daq_in_scan() 函數將阻塞，直到數據被捕獲到緩沖區。
程序配置了兩個計數器通道，第一個計數器設置為范圍計數。輸出線被啟用并由輸出寄存器控制。第二計數器被配置為測量周期。這個想法是第一個計數器將輸入頻率除以 100，第二個計數器對其進行測量。對于測試信號，使用 TMR0 線（頻率脈沖輸出）。推薦連接方式為 TMR0-->C0IN 和 C0O-->C1IN
要安裝 Python for Windows 支持，請將以下 URL 復制到瀏覽器中并按照提供的說明進行操作。
此示例是使用 Python 3.8.5 和 PyCharm 構建的。代碼模塊通過本文末尾的下載鏈接提供。
"""
文件：daq_in_scan_usb_1800.py
展示的庫調用：mcculw.ul.daq_in_scan()
目的：同步掃描數字端口和計數器
在前臺使用USB-CTR04 64 位支持。
演示：從數字端口和兩個計數器輸入收集數據。
其他庫調用：mcculw.ul.ignore_instacal()
mcculw.ul.get_daq_device_inventory()
mcculw.ul.create_daq_device()
mcculw.ul.win_buf_alloc_64()
mcculw.ul.c_config_scan()
mcculw.ul.pulse_out_start()
mcculw.ul.daq_in_scan()
mcculw.ul.pulse_out_stop()
mcculw.ul.win_buf_free()
mcculw.ul.release_daq_device()
特殊要求：此示例過濾器適用于 USB-1808 系列。
"""
from __future__ import absolute_import、除法、print_function
from builtins import * # @UnusedWildImport
從 ctypes 導入轉換、指針、c_double、c_ulonglong、c_ubyte、c_ushort
從 mcculw 進口 ul
從 mcculw.enums 導入 ScanOptions、ChannelType、ULRange、DigitalPortType
從 mcculw.enums 導入 InterfaceType、FunctionType
從 mcculw.enums 導入 CounterMode、CounterDebounceMode、CounterDebounceTime
從 mcculw.enums 導入 CounterEdgeDetection、CounterTickSize、CounterRegister
導入 ctypes
def run_example():
use_device_detection = True
內存句柄 = 無
嘗試：
# **********開始設備發現************
board_num = 0
board_index = 0
find_device = " USB-CTR04 "
如果使用設備檢測：
board_num = -1
ul.ignore_instacal()
dev_list = ul.get_daq_device_inventory(InterfaceType.USB)
如果 len(dev_list) > 0：
對于 dev_list 中的設備：
如果 str(device) == find_device:
打印（f“找到{find_device}板號= {board_index}”）
打印（f“序列號：{device.unique_id}”）
打印（f“產品類型：{hex（device.product_id）}”）
board_num = board_index
ul.create_daq_device(board_num, device)
休息
board_index = board_index + 1
如果 board_num == -1：
打印（f“設備{find_device}未找到”）
別的：
print("未檢測到設備")
# **********設備發現結束************
# 將計數器配置為從 x 計數到 x+n 并帶有活動輸出
ctr0_mode = CounterMode.TOTALIZE | CounterMode.RANGE_LIMIT_ON | CounterMode.OUTPUT_ON
如果 board_num > -1：
ul.c_config_scan(board_num,
0,
ctr0_mode,
CounterDebounceTime.DEBOUNCE_NONE,
CounterDebounceMode.TRIGGER_AFTER_STABLE，
CounterEdgeDetection.RISING_EDGE，
CounterTickSize.TICK20PT83ns,
0)
# 除以 100
ul.c_load_32(board_num, CounterRegister.MINLIMITREG0, 0)
ul.c_load_32(board_num, CounterRegister.MAXLIMITREG0, 99)
# 輸出將在零時切換為高電平，在 49 50% 占空比時切換為低電平
ul.c_load_32(board_num, CounterRegister.OUTPUTVAL0REG0, 0)
ul.c_load_32(board_num, CounterRegister.OUTPUTVAL1REG0, 49)
# 測量計數器 0 輸出的周期；將 C0O 連接到 C1IN。
ul.c_config_scan(board_num,
1、
CounterMode.PERIOD,
CounterDebounceTime.DEBOUNCE500ns,
CounterDebounceMode.TRIGGER_AFTER_STABLE，
CounterEdgeDetection.RISING_EDGE，
CounterTickSize.TICK20PT83ns,
0)
# tick_size 是分配給單次計數的時間量
刻度尺寸 = 0.000000020830
# 創建 daq_in_scan 通道配置列表
chan_list = []
chan_type_list = []
增益列表 = []
chan_list.append(0)
chan_type_list.append(ChannelType.CTRBANK0)
gain_list.append(ULRange.NOTUSED)
chan_list.append(0)
chan_type_list.append(ChannelType.CTRBANK1)
gain_list.append(ULRange.NOTUSED)
chan_list.append(0)
chan_type_list.append(ChannelType.CTRBANK2)
gain_list.append(ULRange.NOTUSED)
chan_list.append(0)
chan_type_list.append(ChannelType.CTRBANK3)
gain_list.append(ULRange.NOTUSED)
chan_list.append(1)
chan_type_list.append(ChannelType.CTRBANK0)
gain_list.append(ULRange.NOTUSED)
chan_list.append(1)
chan_type_list.append(ChannelType.CTRBANK1)
gain_list.append(ULRange.NOTUSED)
chan_list.append(1)
chan_type_list.append(ChannelType.CTRBANK2)
gain_list.append(ULRange.NOTUSED)
chan_list.append(1)
chan_type_list.append(ChannelType.CTRBANK3)
gain_list.append(ULRange.NOTUSED)
# 數字端口是 8 位，但它是
# 作為一個 16 位寄存器處理；使用 PADZERO 作為
# 其他 48 位的虛擬占位符
chan_list.append(DigitalPortType.AUXPORT)
chan_type_list.append(ChannelType.DIGITAL8)
gain_list.append(ULRange.NOTUSED)
chan_list.append(DigitalPortType.AUXPORT)
chan_type_list.append(ChannelType.PADZERO)
gain_list.append(ULRange.NOTUSED)
chan_list.append(DigitalPortType.AUXPORT)
chan_type_list.append(ChannelType.PADZERO)
gain_list.append(ULRange.NOTUSED)
chan_list.append(DigitalPortType.AUXPORT)
chan_type_list.append(ChannelType.PADZERO)
gain_list.append(ULRange.NOTUSED)
timer_num0 = 0
頻率 = 20000
占空比 = 0.5
# 啟動脈沖定時器輸出（可選參數省略）
# 用作測試信號
# 將 TMR0 連接到 C0IN
# 計數器 0 將除以它的范圍限制量
實際頻率，實際占空比，_ = ul.pulse_out_start(
board_num、timer_num0、頻率、占空比）
num_channels = len(chan_list) # 16 位位置的數量
num_64_bit_channels = 3 # 64 位通道數
比率 = 2000
num_rows = 384 # 掃描次數，必須是 num_64_bit_channels 的倍數
total_count = num_channels * num_rows # 12 * 96
# 為掃描分配內存并將其轉換為 ctypes 數組指針
# 默認寄存器大小為 64 位
memhandle = ul.win_buf_alloc_64(total_count)
# 檢查緩沖區是否分配成功
如果不是內存句柄：
raise Exception('錯誤：分配內存失敗')
緩沖區 = 演員表（內存句柄，指針（c_ulonglong））
嘗試：
# 開始掃描
ul.daq_in_scan(board_num,
chan_list，
chan_type_list，
增益列表，
num_channels,
速度，
0,
總數，
內存句柄，
ScanOptions.DEFAULTIO)
除了作為 e 的例外：
print('daq_in_scan 錯誤 >>>', e)
print('掃描成功完成。')
# 開始更新顯示的值
狀態，curr_count，curr_index = ul.get_status(
board_num, FunctionType.DAQIFUNCTION)
打印（f“狀態{狀態}計數{curr_count}索引{curr_index}”）
# 停止 TMR0 和 TMR1
ul.pulse_out_stop(board_num, timer_num0)

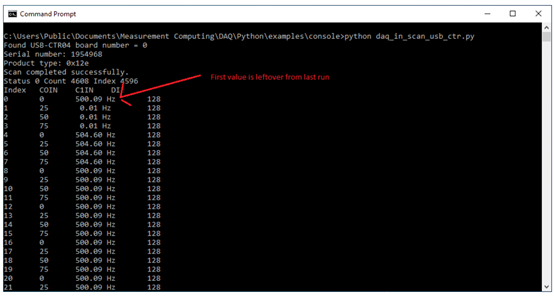

打印（“指數\tCOIN\tC1IN\tDI”）
# 打印數據循環 - 數字端口只有 8 位所以使用掩碼歸零
# 高位
指數 = 0
掩碼 = 0xFF
對于我在范圍內（num_rows）：
如果緩沖區[索引 + 1] > 0：
# 如果計數不為零，則計算頻率
f = 1 / (buffer[index + 1] * tick_size)
別的：
f = 0.01
打印(f"{i:d}\t{buffer[index]:d}\t{f:5.2f} Hz \t{(buffer[index+2] & mask):d}")
索引 += num_64_bit_channels
除了作為 e 的例外：
打印（'\n'，e）
最后：
如果內存句柄：
# 在 finally 塊中釋放緩沖區以防止內存泄漏。
ul.win_buf_free(memhandle)
如果使用設備檢測：
ul.release_daq_device(board_num)
如果 __name__ == '__main__'：
運行示例（）
