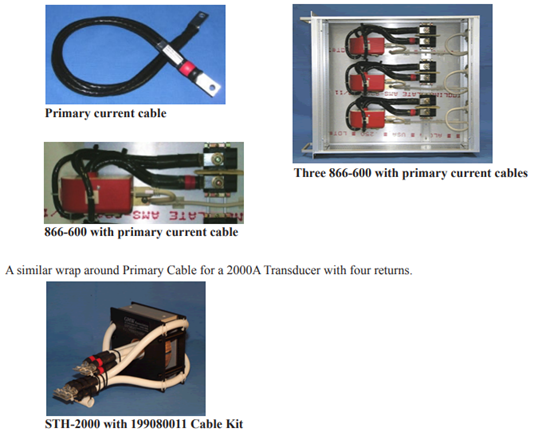

GMW 為 600A 換能器提供具有三個回程的“環繞式”初級電纜

這種環繞式布置對于高精度、寬頻率范圍測量的優點是：

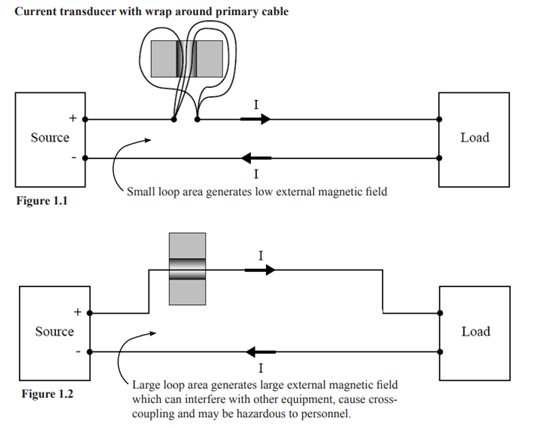

1.一次電流電纜形成的回路面積可以最小化。 比較圖 1.1 和圖 1.2。 一次電纜可以從電源到負載一起運行，要測量的電纜是切以插入換能器/主電纜組件。 或者，可以在源端插入換能器，避免切斷主電纜。 如果初級電路有高電流切換電平和電流之間形成一個大回路，將從回路中輻射出高頻磁場。 這些會干擾其他設備并對人員有潛在危險。

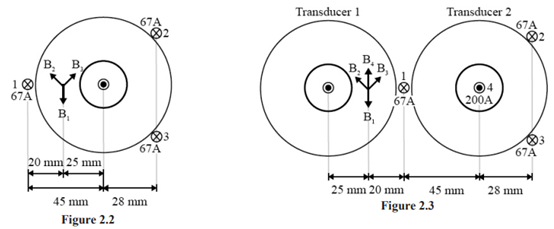

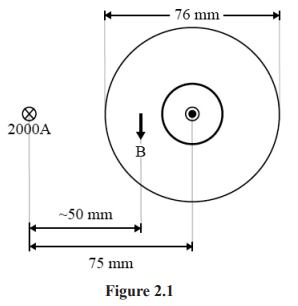

2. 根據回路的數量，每個外部回路的峰值電流比總初級電流減少 3 或 4 倍。在多相系統中，這使換能器可以更靠近地放置在一起（通常并排），因?yàn)閬碜匀魏我粋€(gè)回路導體的磁場降低了 3 或 4 倍。如果使用單個回路導體，它們必須與換能器相隔一定距離（母線清潔區）。請參閱圖 2.1、2.2 和 2.3，其中為標稱最大初級電流為 200A 的 867-200IHF 傳感器的尺寸建模。對于 867-200IHF，規格要求使用單個返回導體，其距離換能器中心至少 75 毫米。參見圖 2.1。環形磁芯中距返回電流約 50mm 的一點處的磁通密度 B 約為 B~μ0I/2πR，即距載有電流 I 的長直導線距離為 R 處的磁場。在 MKS 單位中，μ0=4π x 10-7。注意當換能器在零通量模式下正確運行，磁芯的相對磁導率 μr 約為 1。（如果換能器未運行，則不適用。）對于 I~200 和 R~75mm，B~0.8mT。對于分布在 867-200IHF 周圍的三個導體，距離攜帶 67A 的導體 1 距離約 20mm 的場 B1 為 0.54mT。參見圖 2.2。來自導體 2 和導體 3 在大約 58mm 距離處攜帶 67A 的場為 0.23mT。這兩個場的矢量和在 B1 的相反方向上約為 0.42mT。因此，總磁場約為 0.12mT，而距離更遠的單個導體為 0.8mT。有關換能器 2 布線對換能器 1 的影響，請參見圖 2.3。我們可以矢量地添加來自導體 1、2、3 和 4 的場。對于導體 1，在大約 20mm 的距離處，場約為 0.54mT。對于導體 2 和 3，距離約為 96mm，B2 和 B3 的合成場為 0.27mT。對于在約 65mm 處具有 200A 電流的導體 4，磁場為 0.62mT。四個場的矢量和在 B1 方向約為 0.19mT。因此，來自具有環繞初級的相鄰換能器的大約 0.19mT 的總場遠小于來自位于距中心約 75mm 處的單個返回導體的大約 0.8mT 的總場。

3. 換能器的頻率響應通常也因與初級電路的耦合得到改善而得到改善。
