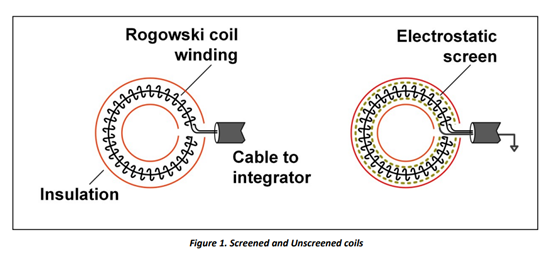

圖 1. 顯示了屏蔽和未屏蔽的 Rogowski 線圈。屏蔽線圈通常也稱為“屏蔽”、“電場屏蔽”或“靜電屏蔽”Rogowski 線圈。

圖 1. 屏蔽和未屏蔽線圈

屏蔽通常采用金屬編織物、箔或帶的形式，位于線圈繞組的頂部，但位于線圈絕緣體的下方。

Rogowski 線圈靈敏度 (Vs/A) 決定了給定 Rogowski 電流探頭的固有信噪比 (SNR)。 Rogowski 線圈靈敏度與線圈的厚度和線圈繞組的匝數密度成正比。

高頻性能由線圈繞組的電感和繞組與屏蔽之間的電容以及中心回路導體（如果存在）決定。

未屏蔽 Rogowski 線圈的主要優點是對于給定的線圈靈敏度

? 對于給定的線圈靈敏度，它們通常具有較低的電容，因此具有較高的帶寬。

? 對于給定的 SNR，它們可以比屏蔽等效物更小、更靈活。

Screened Rogowski 線圈的主要優點是

? 它們可以顯著減弱由于靠近 Rogowski 線圈的電壓瞬變而引起的干擾，該線圈電容耦合到線圈繞組。近年來，隨著新型 GaN/SiC 開關器件的推出，dV/dt > 20V/ns 很常見，使得屏幕成為必需品。

? 在頻率>3MHz 時屏蔽線圈產生最可預測的頻率響應。這是因為線圈電容受到嚴格控制，線圈阻抗不受測量環境的影響。
