對于頻率接近指定帶寬的正弦電流，測量增益 (mV/A) 會降低并且相位延遲會增加。

PEM Ltd 對線圈電纜積分器系統進行了詳細的計算機模擬，可以預測任何類型的脈沖或波形的測量性能，例如 給定頻率的相移。 如果您對特定換能器的高頻特性有任何疑問，請聯系我們。

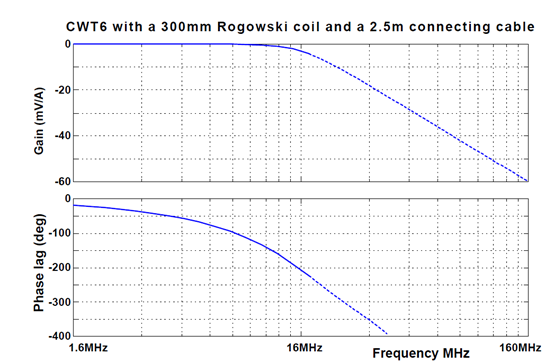

下圖是對 PEM 的 CWT 系列的新增產品 CWT6 的高頻性能的模擬，該 CWT6 具有300mm 線圈和 2.5m 電纜。

虛線顯示了 –3dB 限值以上的理想響應，這只是典型值，因?yàn)殡S著頻率的增加，性能變得更加依賴于當前位置。 2.5m 電纜提供了很大比例的相位延遲（4.5 度/MHz）。

作為示例，下圖和下一頁的圖片顯示了 - fH(-3dB) = 16MHz 的 CWT6、fH(-3dB) = 6.5MHz 的 CWT6LF 和 50 MHz 同軸分流器之間的比較。 CWT6LF 的高頻帶寬較低，與 CWT6 相比，顯示出一些輕微的失真和延遲增加。

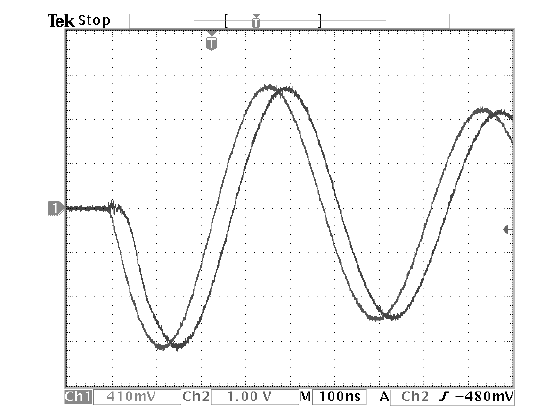

測量 2MHz 阻尼正弦時基 = 100ns /div – CWT6 與 300mm 線圈和 2.5m 連接電纜與同軸分流器

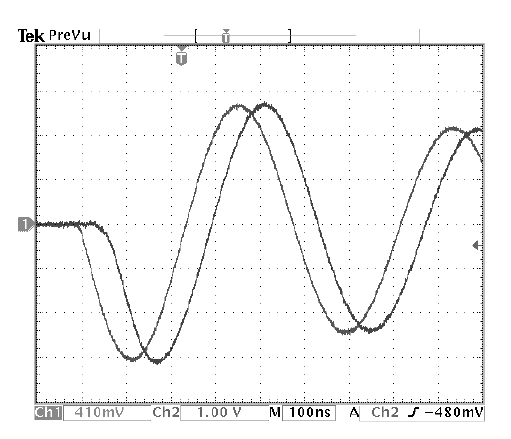

測量 2MHz 阻尼正弦時基 = 100ns/div – CWT6LF 使用 300mm 線圈和 2.5m 連接電纜與同軸分流器在需要非常高的頻率帶寬和可以犧牲低頻性能的情況下，PEM 可以生產定制設計的 Rogowski 電流傳感器。
