本文適用于IOtech DaqBoard3000 PCI系列、DaqBoard3000 USB系列和PersonalDaq3000系列。

計數器/編碼器數據的作用與模擬數據非常相似，因為可以將數據縮放到不同級別，將數據與模擬文件數據一起保存，甚至可以根據計數級別觸發或開始采集。出于這個原因，IOtech DASYLab 驅動程序支持的開發人員認為將計數器輸入模塊放在模擬輸入選擇中是合適的。當然，這會導致混淆，因為傳統上輸入/輸出部分有一個計數器輸入模塊。

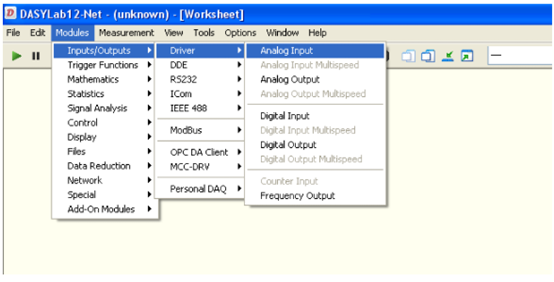

如前所述，計數器輸入可以在模擬輸入選擇下找到，因此傳統的計數器輸入是灰色的。要將計數器模塊放置到工作表上，請選擇Modules->Input/Output->Driver->Analog Input。

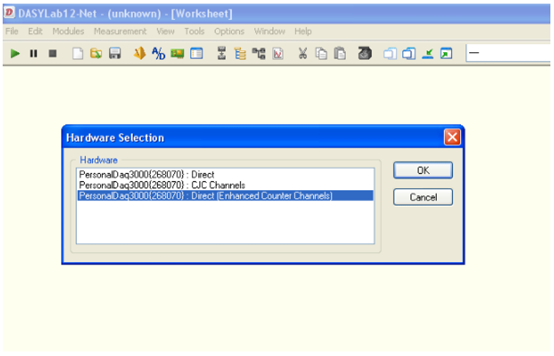

單擊鼠標將模塊放到屏幕上時，將打開一個對話框，其中包含三個或更多選項 - 選擇直接增強計數器輸入。

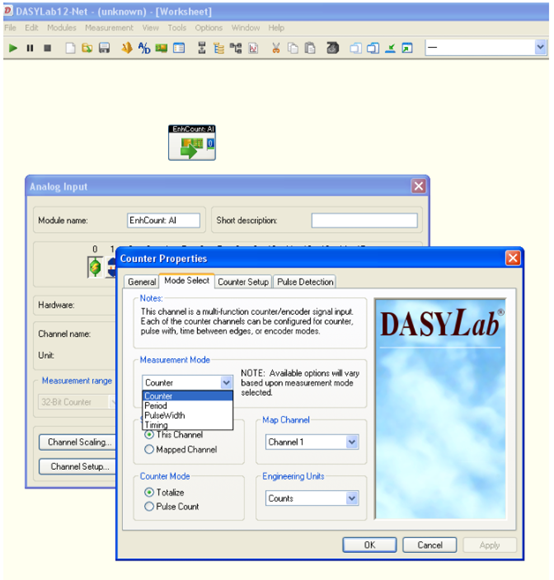

該選擇將提供基本的計數功能，例如累計、每次掃描的計數、頻率等。

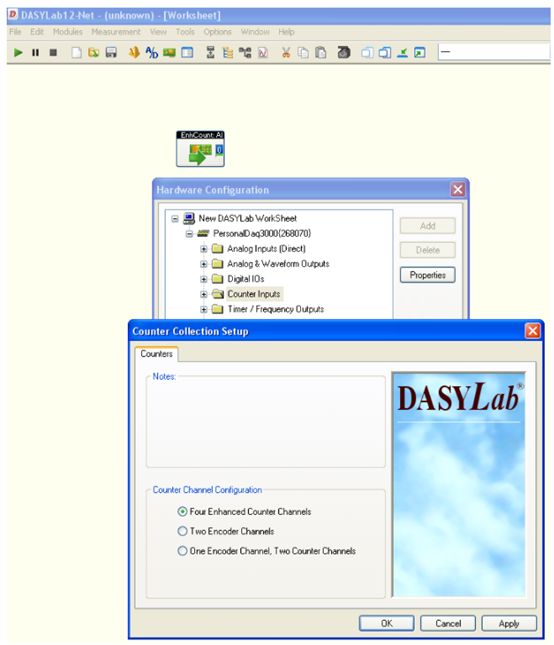

如果您有四路編碼器，則必須更改計數器功能以處理使用兩個或更多通道的編碼器。為此，請訪問硬件設置->驅動程序對話框，選擇計數器節點和屬性按鈕 - 選擇一個編碼器選項。

更改為新的通道配置后，在工作表上找到的現有計數器輸入模塊無效，需要更換為能夠處理編碼器的新模塊。
