在低端輸入和模擬地之間連接有參考電阻的差分輸入稱為偽差分。當傳感器本身與地面隔離時使用偽差分輸入，例如懸掛在自由空氣中的熱電偶 (TC) 的情況。需要參考電阻器，因?yàn)闆](méi)有它，系統將沒有參考來衡量幅度。幸運的是，當輸入切換到 TC 類型時，大多數數據采集設備 (DAQ) 都會使用參考電阻。然而，對于非 TC 差分輸入，用戶可能必須添加一個。如果您無法理解為什么需要參考，請考慮在站在海灘上和站在船背上時測量海浪的高度。在海灘上，您可以使用牢牢固定在地面上的量尺來估計波浪高度，因此海灘是參考。船上的情況并非如此，因?yàn)樗c海灘隔離，并且上下浮動，因此無法測量波浪高度。您可以測量船尾的高度，但它們與陸地上的高度不匹配。如果可以將碼頭運行到船上以將其牢固地錨定，那么這將類似于參考電阻器。

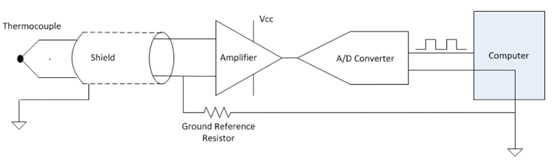

圖1

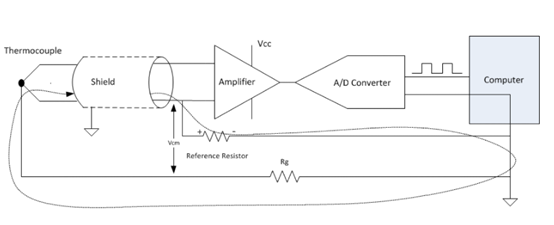

當裸露的 TC 端（傳感端）與本身接地的導電表面接觸時，就會出現問題，從而形成第二個參考點。因?yàn)閮蓚€(gè)參考電壓很少會在 DAQ 模擬地中流動電流（圖 2），因此每個輸入端都會出現電壓。該電壓稱為共模電壓（Vcm）。理想的差分輸入將拒絕兩個引腳共有的信號，因?yàn)楦鶕?jù)定義，它測量?jī)蓚€(gè)端子之間的差異。實際上，有一個規范調用共模抑制比 (CMRR)，它是輸入可以拒絕的 Vcm 量。可以通過從范圍中減去測量值來確定實際數量。例如，如果輸入范圍為 78.5 mV 且 TC 輸出為 8mV，則輸入可能拒絕的最大 Vcm 為 78.5 - 8 = 70.5mV。對于此示例，兩個參考點的差異在 8mV 輸出時不能超過 70.5 mV。這并不多，因此建議使用隔離熱電偶或電流（隔離）隔離差分輸入。

圖2

可能存在 Vcm 問題的一個跡象是噪聲。這是因?yàn)?span> Vcm 超過了它溢出到讀數中的限制，從而導致讀數嘈雜和不準確。
