FCC電流監測探頭

品牌FCC

產地美國

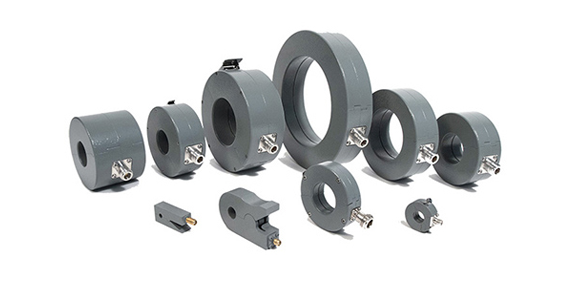

電流檢測探頭

電流監測探頭可用于射頻電流測量。其測量的方法是將載流導體放置在探頭的“感應”窗口內，并使用射頻檢波器測量探頭的輸出電壓。電流監測探頭校準后，可以將測得的電壓轉換為電流。電流測量可以在每個探頭的轉移阻抗曲線所示的頻率范圍內進行。該非接觸式測量方法不會對現有電路產生任何影響，被測設備在測量過程中可以正常運行。

FCC電流監測探頭
FCC電流監測探頭夾具

產品	頻率	dBΩ (標稱)	ZtΩ (標稱)	接口	內徑 (mm)	外徑 (mm)	高度 (mm)	最大電流 DC-400Hz	射頻 (CW)	峰值脈沖電流	校準夾具
F-110305-1005-1	10kHz-1GHz	-	1	Type-N	32	71	19	100	5	100	FCC-MPCF-3-32-40/71/19
F-14	10Hz-500kHz	-18	0.12	Type-N	32	94	64	400	5	500	FCC-MPCF-1-32/94/64
F-14A	10Hz-500kHz	-18.5	0.12	Type-N	67	142	53	400	25	500	FCC-MPCF-2-67/142/53
F-170302-1005-1	10Hz-50MHz	-60	0.001	Type-N	40	80	19	20	2	2000A (8x20μs)	FCC-MPCF-2-32-40/71/19
F-170308-1005-1	10Hz-50MHz	-3	0.7	Type-N	67	142	53	50	10	100	FCC-MPCF-2-67/142/53
F-170317-1005-1	100kHz-300MHz	11	3.5	Type-N	305	395	51	1000	5	100	FCC-MPCF-2-305/394/51
F-170329-1005-1	10kHz-30MHz	3	1.4	Type-N	67	142	53	1000	2	100	FCC-MPCF-2-67/142/53
F-170705-1005-1	100kHz-30MHz	6	2	Type-N	67	142	53	750	10	100	FCC-MPCF-2-67/142/53
F-170710-1005-1	10kHz-400MHz	-9	0.35	Type-N	32	71	19	50	2	100	FCC-MPCF-2-32-40/71/19
F-170804-1005-1	10kHz-400MHz	14	5	Type-N	65	104	19	150	2	100	F-080902-1005-2
F-170804-1005-2	10kHz-250MHz	11	3.5	Type-N	65	104	19	750	2	100	-
F-180907-1005-1	10kHz-108MHz	14	5.0	Type-N	127	197	41	500	10	100	FCC-MPCF-1-127/197/41
F-180907-1005-2	10kHz-108MHz	?	1	Type-N	127	97	41	500	10	100	FCC-MPCF-1-127/197/41
F-180907-1005-3	10Hz-1MHz	-20	0.1	Type-N	127	97	41	1000	10	100	FCC-MPCF-1-127/197/41
F-190717-1005-1	100Hz-750MHz	-47	0.0045	Type-N	40	98	38	200	2	3000/5000	-
F-2000-12mm	10MHz-3GHz	23	14	SMA	12	37	17	100	1	10	FCC-MPCF-2K Rev B
F-2000-32mm-1	10MHz-2.1GHz	25	18	Type-N	32	71	19	350	3	100	FCC-MPCF-4-32-40/71/19
F-2000-32mm-2	10MHz-3.0GHz	25	18	Type-N	32	71	19	350	3	510	FCC-MPCF-4-32-40/71/19
F-2000-40mm-1	10MHz-2.1GHz	22	12.5	Type-N	40	80	19	350	3	100	FCC-MPCF-4-32-40/71/19
F-200921-1005-1	1kHz-750MHz	-	-	Type-N	40	98	38	500	3	100	FCC-MPCF-3-32-40/98/38
F-200921-1005-2	10kHz-400MHz	-	-	Type-N	40	98	38	500	3	100	FCC-MPCF-3-32-40/98/38
F-200921-1005-4	10kHz–500MHz	-	-	Type-N	40	98	38	600	3	100	-
F-201015-1005-1	10kHz-400MHz	-	-	Type-N	40	125	19	240	3	100	-
F-210602-1005-1	10kHz-400MHz	-	-	Type-N	70	125	38	400	40	100	FCC-MPCF-2-70/125/38
F-210602-1005-2	10kHz-400MHz	-	-	Type-N	70	125	38	400A	40	100	FCC-MPCF-2-70/125/38
F-210930-1005-1	10Hz-250MHz	-	-	Type-N	65	142	54	1000	100/5000	100	-
F-220114-1005-1	10kHZ-1GHz	-	-	-	32	71	19	400	3	100	FCC-MPCF-3-32-40/71/19
F-220121-1005-1	10kHZ-1GHz	-20	-	Type-N	32	71	19	400	3	100	FCC-MPCF-3-32-40/71/19
F-220124-1005-1	10kHZ-1GHz	-9	.35	Type-N	32	71	19	50	2	100	FCC-MPCF-3-32-40/71/19
F-220126-1005-1	10kHz–400MHz	-	-	Type-N	40	125	21	600	2	100	FCC-MPCF-2-40/125/21
F-220126-1005-2	10kHz–400MHz	-	-	Type-N	70	125	38	600	2	100	FCC-MPCF-2-70/125/38
F-220815-1005-1	10Hz-400MHz	-	-	Type-N	69	142	53	1200	50/200	200/2000	-
F-230309-1005-1	10kHz-1GHz	24	16	Type-N	32	71	19	400	5	100	-
F-230824-1005-1	10kHz-30MHz	-	-	Type-N	32	71	19	250	3	100	-
F-230912-1005-1	10kHz-400MHz	-	-	Type-N	70	125	38	500	3	100	-
F-33-2	1kHz-250MHz	?	1	Type-N	32	71	19	100	2	50	FCC-MPCF-2-32-40/71/19
F-35A-L	10Hz-108MHz	?	1	Type-N	32	98	38	200	3	100	FCC-MPCF-2-32-40/98/38
F-37-2 Clip-On	10kHz-1GHz	?	1	SMA	12	44	18	100	2	100	FCC-MPCF-37-2
F-38-1 Clip-On	10kHz-200MHz	9	2.8	SMA	5	54	10	20	1	10	FCC-MPCF-F-38
F-38-2 Clip-On	1kHz-200MHz	?	1	SMA	5	54	10	20	1	10	FCC-MPCF-F-38
F-38-4 Clip-On	1MHz-1GHz	14	5.0	SMA	5	54	10	20	1	10	FCC-MPCF-F-38
F-39-1	10kHz-200MHz	9	2.8	SMA	18	85	6	20	1	10	FCC-MPCF-39
F-39-2	1kHz-200MHz	?	1	SMA	18	85	6	20	1	10	FCC-MPCF-39
F-39-4	1MHz-1GHz	6	2.0	SMA	18	85	6	20	1	10	FCC-MPCF-39
F-40-5	10Hz-50MHz	-20	0.1	Type-N	67	142	53	1000	60	5000	FCC-MPCF-2-67/142/53
F-42A	1kHz-100MHz	12	4	Type-N	32	71	19	50	2	100	FCC-MPCF-2-32-40/71/19
F-52B	10kHz-400MHz	13	4.5	Type-N	40	80	19	200	2	100	FCC-MPCF-2-32-40/71/19
F-57	1kHz-500MHz	?	1	Type-N	40	98	38	200	2	100	FCC-MPCFc-2-32-40/98/38
F-61D	1MHz-1GHz	24	16	Type-N	32	71	19	200	10	50	-
F-75B	1kHz-500MHz	?	1	Type-N	70	125	38	200	3	100	FCC-MPCF-2-70/125/38
