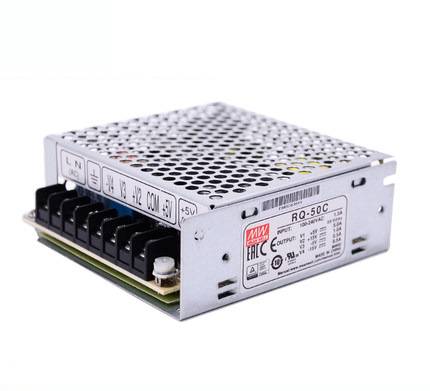

| 型號 | RQ-50C
|
|---|
輸出
| 輸出通道
| CH1
| CH2
| CH3
| CH4
|
直流電壓
| 5V
| 15V
| -5V
| -15V
|
額定電流
| 5A
| 1A
| 0.5A
| 0.5A
|
電流范圍
| 0.5~6A
| 0.2~1.5A
| 0~1A
| 0~1A
|
額定功率
| 50W
|
波紋與噪聲（最大）備注2
| 80MVp-p | 120MVp-p | 100MVp-p | 80MVp-p |
電壓調整范圍
| CH1:4.75~5.5V
|
電壓精度 備注3
| ±2.0%
| ±6.0% | ±3.0% | ±3.0% |
線性調整率備注4 | ±0.5% | ±1.5% | ±0.5% | ±0.5% |
負載調整率備注5
| ±0.5% | ±3.0% | ±1.0% | ±1.0% |
啟動、上升時間
| 500ms，20ms/230VAC 1200ms，30ms/115VAC（滿載時）
|
保持時間（Typ.）
| 60ms/230VAC 10ms/115VAC（滿載時） |
輸入
| 電壓范圍
| 88~264VAC或125~373VAC（承受300VAC浪涌輸入5秒，不損壞） |
效率范圍
| 47~63Hz
|
| 效率（Typ.） | 75%
|
| 交流電流（Typ.） | 1.3A/115VAC 0.8A/230VAC
|
| 浪涌電流（Typ.） | 冷啟動：36A/230VAC
|
漏電流
| ＜2mA/240VAC
|
保護
| 過負載
| 額定輸出的100%~150%
|
保護模式：打嗝模式，負載異常條件移除后可自動恢復
|
過電壓
| CH1:5.75~6.75V
|
| 保護模式：打嗝模式，電壓異常條件移除后可自動恢復
|
環境
| 工作溫度
| -25~+70℃（請參考“減額曲線”）
|
工作濕度
| 20-90%RH，無冷凝
|
存儲溫度、濕度
| -40~+85℃，10~95%RH
|
溫度系數
| ±0.03%/℃(0~50℃）（+5V）
|
時振動
| 10~500HZ，5G10分鐘/周期，X,Y,Z軸各60分鐘
|
安規和電磁兼容 （備注4） | 安全規范
| UL60950-1,TUVEN60950-1認證通過
|
耐壓
| I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
|
絕緣阻抗
| O/P-O/P:3KVAC O/P-FG:100M Ohms/500VDC/25℃/70%RH
|
電磁兼容發射
| 符合 EN55022(CISRP22)Class B,EN61000-3-2,-3 |
電磁兼容抗擾度
| 符合 EN61000-4-2,3,4,5,6,8,11,EN61000-6-2(EN50082-2),A級重工業標準
|
其它
| MTBF
| ≥162.9Khrs. MIL-HDBK-217F(25℃）
|
尺寸
| 99*97*36mm（L*W*H）
|
包裝
| 0.41Kg；45pcs/19.5Kg/0.9CUFT
|
備注
| 1、如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。 2、紋波和噪聲測量方法:使用一條12"雙絞線，同時終端要并聯0.1uf & 47uf 的電容，在20MHZ帶寬下進行量測。 3、精度：包含投定誤差、線性調整率和負載調整率。 4、線性調整率測量方法:在額定負載下，從低電壓到高電壓測試。 5、負載調整率測量方法：從0%到100%額定負載。 6、電源被視為系統內元件的一部分，寄給終端設備進行電磁兼容相關確認。 |
